Montageplatte - Einsatz und Anwendung:
Die Montageplatte ist optionales Zubehör zu den Türschließern GEZE TS 4000 und GEZE TS 5000. Die Montageplatte ist für die Montage an Feuer- und Rauchschutztüren notwendig und entspricht EN 1145. Die Montageplatte ist in den Farben silber, braun und weiß erhältlich.
Bitte beachten Sie: Bei der Farbe "braun" handelt es sich um eine Sonderanfertigung in RAL-Farbe. Bestellungen von braunen Produkten sind von der Stornierung und vom Umtausch ausgeschlossen.

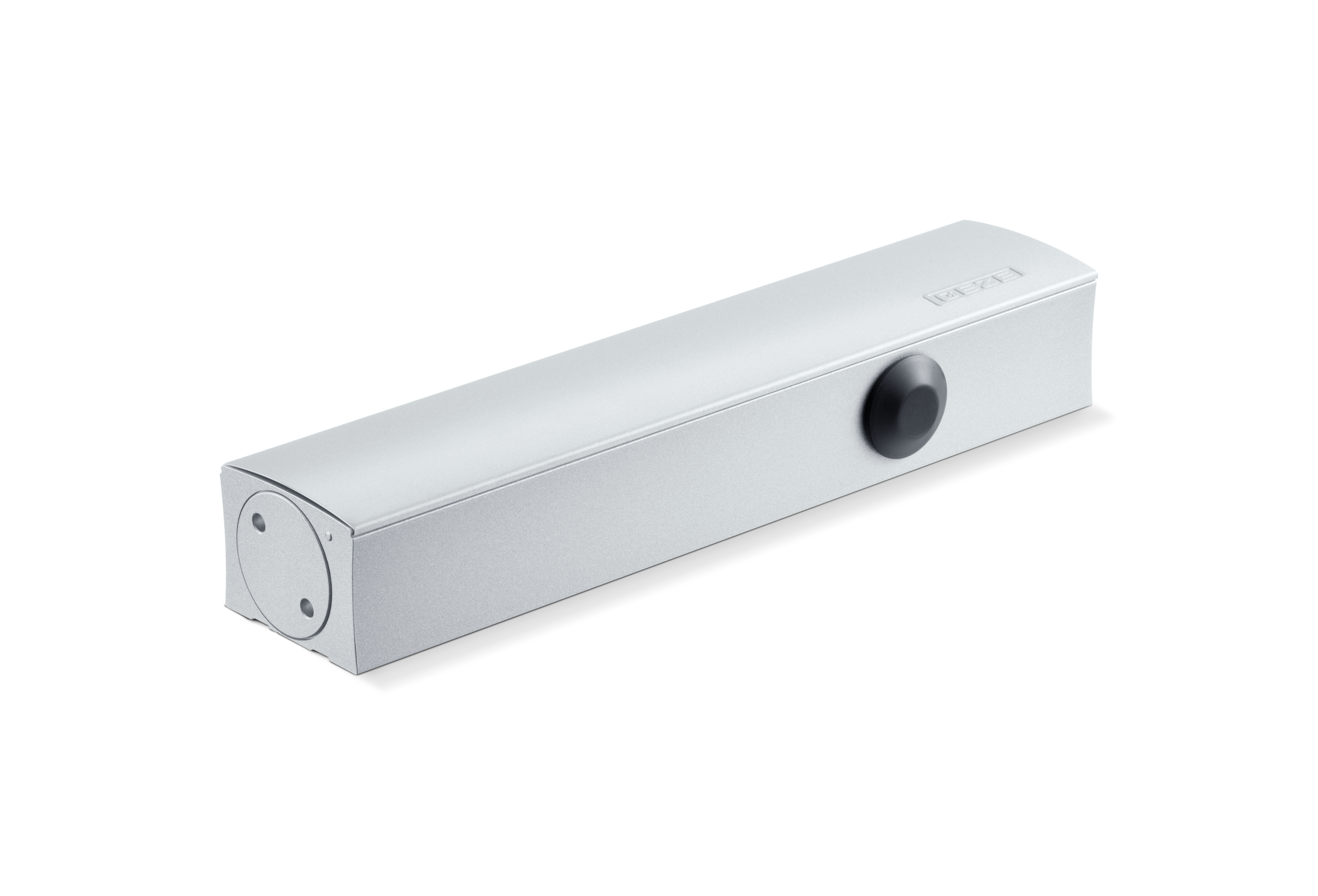

Der GEZE TS 5000 ist ein obenliegender Türschließer mit Gleitschiene für Türen mit bis zu 1400 mm Türbreite. Das klare Design eröffnet vielfältige Einsatzmöglichkeiten im gewerblichen und privaten Bereich.
GEZE TS 5000 - Einsatz & Anwendung:
Der Gleitschienentürschließer GEZE TS 5000 von Geze kann für Türen mit einer Flügenbreite bis zu 1400 mm eingesetzt werden. Er ist für rechte und linke Anschlagtüren ohne Umstellung verwendbar und kann auch an Feuer- und Rauchschutztüren (bei Türblattmontage mit Montageplatte) montiert werden.
Das Modell für die Normalmontage auf der Bandseite (TS 5000) kann auch auf der Bandgegenseite in Kopf-/Sturzmontage genutzt werden. Folgerichtig ist auch das Modell für die Normalmontage auf der Bandgegenseite (TS 5000 L) für die Kopf-/Sturzmontage auf der Bandseite geeignet.Für beide Modell gibt es eine eigene Gleitschiene. Dies haben wir bereits in unserem Konfigurator berücksichtigt. Bitte beachten Sie dies beim eventuellen Nachkauf der Gleitschiene.Besonderheit: Bei Kopfmontage des TS 5000 auf der Bandgegenseite ist die Öffnungsdämpfung nicht wirksam.
Schließgeschwindigkeit und hydraulischer Endschlag sind am Türschließer einstellbar. Der GEZE TS 5000 verfügt über eine integrierte Öffnungsdämpfung und eine optische Schließkraftanzeige und in der Schließkraft EN 2-6 verfügbar. Alle genannten Funktionen sind leicht und komfortabel von vorne einstellbar. Der GEZE TS 5000 kann mit oder ohne Gleitschiene bestellt werden.
Der GEZE TS 5000 kann für DIN rechts und DIN links montiert werden. Die Kopfmontage ist nur mit entsprechender Montageplatte für die Gleitschiene und Sturzfutterwinkel möglich. Auch für die Montage an Rauch- und Brandschutztüren wird die Montageplatte (separat erhältlich) benötigt.
Mit der Feststelleinheit für den GEZE TS 5000 können Sie Ihre Türe zwischen 80° und 130° einstellen. Die Feststelleinheit können Sie ebenfalls bei uns bestellen.
Wie Sie Türschließer von GEZE richtig einstellen, können Sie zusätzlich in unserem Blog-Artikel nachlesen oder der Bedienungs- und Montageanleitung (siehe Downloads) entnehmen.
Bitte beachten Sie: Sollten Sie einen bereits in Verwendung befindlichen GEZE-Türschließer ersetzen wollen, der VOR dem Jahr 2000-2002 produziert wurde, empfehlen wir, neben dem Türschließer auch ein neues Gestänge/Gleitschiene sowie eine Montageplatte mit zu bestellen, da hier einige Änderungen vorgenommen worden sind und die alten Aufnahmen nicht mehr passend sind!
GEZE TS 5000 - Technische Daten:
für Türen bis 1400 mm Flügelbreite
Schließkraft einstellbar zwischen EN 2-6
für rechte und linke Anschlagtüren ohne Umstellung verwendbar
für Feuer- und Rauchschutztüren geeignet
einstellbarer, hydraulischer Endschlag
einstellbare Schließgeschwindigkeit
Öffnungsdämpfung integriert
optische Schließkraftanzeige
von vorn einstellbar
zwei unterschiedliche Modelle für Bandseitenmontage (TS 5000) und Bandgegenseitenmontage (TS 5000 L)
Farben: weiß, braun, silber
Abmessungen (BxHxT): 226 x 60 x 46 mm
Die hier gezeigte Version mit den zur Verfügung stehenden Ausstattungen ist für die Montage an 1-flügeligen Türen geeignet. Sollten Sie diesen Türschließer für erweiterte Anwendungen (2-flügelige Türen oder elektromagnetischer Verschluß mit und ohne Rauchmeldezentrale) benötigen, schreiben Sie uns bitte über unser Kontaktformular. Gerne helfen wir Ihnen das richtige Produkt für Sie zu finden und erstellen Ihnen hierfür ein individuelles Angebot.
GEZE TS 5000 - im Vergleich:
Anbei finden Sie einen Vergleich verschiedener Türschließer von GEZE:
GEZE TS 2000
GEZE TS 3000 V
GEZE TS 4000
GEZE TS 5000
Schließkraft (Größe)
EN 2, 4 und 5
EN 1-4
EN 1-6 / 5-7
EN 2-6
Max Türbreite in mm
1250 mm
1100 mm
1400 mm / 1600 mm
1400 mm
Feuer- und Rauchschutztüre Zulassung
-
ja
ja
ja
Gleich Ausführung für DIN links und DIN recht
ja
ja
ja
ja
Standard-Gestänge
ja
-
ja
-
Gleitschiene
-
ja
-
ja
Funktion und Einstellung
Schließkraft einstellbar
ja (2, 4 und 5)
ja, stufenlos
ja, stufenlos
ja, stufenlos
Öffnungsdämpfung
-
optional (BC Ausführung)
ja
ja
Endschlag
ja
ja
ja
ja
Schließgeschwindigkeit einstellbar
ja
ja
ja
ja
optische Größenanzeige
-
-
ja
ja
Festestellung überfahrbar
optional mechan.
mechan.
optional mechan.
optional mechan.
Rauchschalterzentrale integriert
-
-
-
-
Freilauffunktion
-
-
-
-
GEZE TS 5000 - weitere Informationen:
Der GEZE TS 5000 kann optional mit oder ohne Gleitschiene bestellt werden. Sollten Sie eine Gleitschiene nachträglich oder zusätzlich benötigen, ist diese einzeln erhältlich. Für den Türschließer TS 5000 von GEZE sind eine optionale Montageplatte erhältlich.
Bummsinchen Türstopper zur Wandmontage:
Der Bummsinchen Türstopper wurde aus hochwertigen Kunstoff gefertigt. Der Türstopper ist nur zur Wandmontage geeignet und lässt sich dank der Selbsklebefläche kinderleicht montieren.
Der Bummsinchen Türstopper in braun oder weiß erhältlich und hat einen Durchmesser von 40 mm.
Der TS 4000 von GEZE ist ein obenliegender Gestänge-Türschließer, der in zwei verschiedenen Schließkraft-Stärken verfügbar ist.GEZE TS 4000 - Einsatz & Anwendung:Der GEZE TS 4000 ist mit stufenlos von vorne einstellbarer Schließkraft und thermostabilisierter Schließgeschwindigkeit und durch seine optische Größenanzeige einsteigerfreundlich zu bedienen. Der Türschließer ist für Ausrichtungen mit DIN rechts und DIN links an Türen bis zu einer Türgröße von 1400 mm verwendbar. Durch das universell anwendbare Design des Türschließers kann eine Befestigung sowohl an Bandseite, als auch an Bandgegenseite durchgeführt werden.GEZE TS 4000 - Maße & Montage:Mögliche Montagearten sind Türblattmontage auf der Bandseite / Kopfmontage auf der Bandgegenseite / Türblattmontage auf der Bandgegenseite (in Parallelarm-Montage). Die präzise Endschlag-Einstellung erfolgt über das Gestänge. Die Montage an Brandschutztüren ist mit dem Einsatz der optionalen Montageplatte (separat erhältlich) möglich. Auch auf die DIN-Richtung muss nicht geachtet werden, da der Türschließer an beiden Richtungen verwendet werden kann. Wie Sie Türschließer von GEZE einstellen können Sie in unserem endlich-sicher-Blog nachlesen.Um die richtige Türschließerstärke zu ermitteln müssen Sie zuerst die Türbreite messen. Ist diese kleiner oder gleich 1400 mm empfehlen wir eine Schließkraft von EN 1-6. Ist am Montageort mit starkem Winddurchzug zu rechnen, raten wir zu einer Schließkraft von EN 5-7. Bei einer Türbreite zwischen 1400 mm und 1600 mm ist ein GEZE TS 4000 in der Stärke EN 5-7 anzubringen.Bitte beachten Sie: Sollten Sie einen bereits in Verwendung befindlichen GEZE-Türschließer ersetzen wollen, der VOR dem Jahr 2000-2002 produziert wurde, empfehlen wir, neben dem Türschließer auch ein neues Gestänge/Gleitschiene sowie eine Montageplatte mit zu bestellen, da hier einige Änderungen vorgenommen worden sind und die alten Aufnahmen nicht mehr passend sind! GEZE TS 4000 - technische Daten:justierbare Schließkraft in den Stärken EN 1-6 und EN 5-7 verfügbarSchablone für Bohrlöcher ist enthaltenkonstante Leistung selbst bei Sonneneinstrahlung oder Kälteeinheitliche Schließerbaugrößeoptische Schließkraftanzeigejustierbare Öffnungsdämpfungalle Optimierungen sind bequem von vorne einzustellenSicherheitsventil in Auf- und Zu-Richtungentspricht EN 1154Farben: weiß, braun, silberAbmessungen (BxHxT): 287 x 60 x 46 mm Die hier gezeigte Version mit den zur Verfügung stehenden Ausstattungen ist für die Montage an 1-flügeligen Türen geeignet. Sollten Sie diesen Türschließer für erweiterte Anwendungen (2-flügelige Türen oder elektromagnetischer Verschluß mit und ohne Rauchmeldezentrale) benötigen, schreiben Sie uns bitte über unser Kontaktformular. Gerne helfen wir Ihnen das richtige Produkt für Sie zu finden und erstellen Ihnen hierfür ein individuelles Angebot. GEZE TS 4000 - weitere Informationen:Der GEZE TS 4000 kann mit einer separat erhältlichen Montageplatte genutzt werden. Der Feststellarm ist einzeln erhältlich. Der GEZE TS 4000 ist mit Schließverzögerung als GEZE TS 4000S erhältlich.Der GEZE TS 4000 im Vergleich:Anbei finden Sie einen Vergleich verschiedener Türschließer von GEZE: GEZE TS 2000GEZE TS 3000 VGEZE TS 4000GEZE TS 5000Schließkraft (Größe)EN 2, 4 und 5EN 1-4EN 1-6 / 5-7EN 2-6Max Türbreite in mm1250 mm1100 mm1400 mm / 1600 mm1400 mmFeuer- und Rauchschutztüre Zulassung-jajajaGleich Ausführung für DIN links und DIN rechtjajajajaStandard-Gestängeja-ja-Gleitschiene-ja-jaFunktion und Einstellung Schließkraft einstellbarja (2, 4 und 5)ja, stufenlosja, stufenlosja, stufenlosÖffnungsdämpfung-optional (BC Ausführung)jajaEndschlagjajajajaSchließgeschwindigkeit einstellbarjajajajaoptische Größenanzeige --jajaFestestellung überfahrbaroptional mechan.mechan.optional mechan.optional mechan.Rauchschalterzentrale integriert- ---Freilauffunktion----
GEZE Normalgestänge für TS 2000 und TS 4000
GEZE Normalgestänge Anwendung
Das Normalgestänge, auch Scherengestänge genannt, ist das einfachste und günstigste Gestänge für Türschließer für die GEZE Türschließermodelle TS 2000 und TS 4000.
Achtung: Das Normalgestänge ist ohne Feststellung. Benötigen Sie eine Festellmöglichkeit, dann könnte Sie das GEZE Feststellgestänge für TS 2000 und TS 4000 interessieren.
GEZE Normalgestänge Varianten
Farbe: silber, weiß, braun
Bitte beachten Sie: Bei der Farbe "braun" handelt es sich um eine Sonderanfertigung in RAL-Farbe. Bestellungen von braunen Produkten sind von der Stornierung und vom Umtausch ausgeschlossen.
Rosetten-Türgriff-Garnitur HOPPE Amsterdam mit Schlüsselrosetten für Innentüren
Dieses Modell ist ein Türgriff für Innentüren der wahlweise aus Aluminium oder Edelstahl gefertigt wurde. Er besitzt ein sehr hohe Korrosionsbeständigkeit (Klasse 4 / EN 1670) und entspricht der Gebrauchs-Kategorie 3 (DIN EN 1906). Die Rückholfedern sind sowohl rechts wie auch links verwendbar und durch den Hoppe-Schnellstift ist die Montage kinderleicht. Die Garnitur ist für Türdicken von 37 - 42 mm geeignet und der verwendete Vierkantstift ist 8 mm dick.
SecuSan – Der neue Hygiene-Standard
SecuSan ist eine spezielle Oberfläche, die mikrobielles Wachstum auf Tür-/Fenstergriffen sofort und dauerhaft unterdrückt. Das Interessante daran ist, dass diese neue Technologie völlig wartungs- und verschleißfrei ist. Ihre Wirksamkeit wurde in unabhängigen Labor- und Praxistest bewiesen. SecuSan steht ihnen als Wahloption zur Verfügung.
Die HOPPE-Schnellstift-Verbindung
Das Kernstück dieser Technik ist der Klemm-Mechanismus im Türgriff-Lochteil. Dieser nimmt den Vollvierkantstift des Türgriff-Stiftteils auf und klemmt ihn dauerhaft und spielfrei fest. Durch den Vollvierkantstift wird der komplette Vierkant-Querschnitt zur maximalen Drehmoment-Übertragung genutzt. Es werden keine weiteren Innensechskantschrauben oder Querstifte mehr benötigt und die Montage erfolgt Werkzeugfrei!
Bumms Türstopper zur Wandmontage:
Der Bumms Türstopper wurde aus hochwertigen Kunstoff gefertigt. Der Türstopper ist nur zur Wandmontage geeignet und lässt sich dank der Selbsklebefläche kinderleicht montieren.
Der Bumms Türstopper ist in braun oder weiß erhältlich und hat einen Durchmesser von 60 mm.
Blindzylinder Titalium TI Serie - EinsatzgebieteDer ABUS Blindzylinder TI eignet sich für Haus-Eingangstüren und Wohnungs-Abschlusstüren und ist einfach ein- und auszubauen.Der Aufteilung für der TI-Serie macht es möglich, den Zylinder in unterschiedlichen Aufteilung zu verwenden. Die genaue Größenaufteilung entnehmen Sie bitte der Tabelle am Ende dieser Seite.Wie vermesse ich die Türzylinder-Länge?Die richtige Zylinderlänge ist von der Türstärke + Beschlagdicke abhängig.1. Tür VermessenGemessen wird von der Mitte der Befestigungsschraube bis zum jeweiligen Zylinderende - Maß a und Maß b wie links auf der Skizze angegeben.2. Profil-Zylinder Länge aussuchenDie Zylinderlänge entspricht dem ausgemessenem Maß a und Maß b. Der Türzylinder darf über den Türbeschlag überstehen - nach außen jedoch max 3. mm.Bei mehr als 3 mm bietet der Zylinder eine Angriffsfläche für Sägen und sonstige Werkzeuge.ABUS Blindzlyinder TI-Serie - Technische Zeichnung mit MaßDas Maß a, b und c ändert sich je nach Zylinder-Größe. Bitte Tabelle unten anschauen. Alle anderen Maße sind wie in der Grafik links angegeben und passen für alle deutschen Standard PZ gelochten Türen (PZ heißt Schlösser mit Profil-Zylindern).
Rosetten-Türgriff-Garnitur HOPPE Amsterdam mit Schlüsselrosetten für Innentüren
Dieses Modell ist ein Türgriff für Innentüren der wahlweise aus Aluminium oder Edelstahl gefertigt wurde. Er besitzt ein sehr hohe Korrosionsbeständigkeit (Klasse 4 / EN 1670) und entspricht der Gebrauchs-Kategorie 3 (DIN EN 1906). Die Rückholfedern sind sowohl rechts wie auch links verwendbar und durch den Hoppe-Schnellstift ist die Montage kinderleicht. Die Garnitur ist für Türdicken von 37 - 42 mm geeignet und der verwendete Vierkantstift ist 8 mm dick.
SecuSan – Der neue Hygiene-Standard
SecuSan ist eine spezielle Oberfläche, die mikrobielles Wachstum auf Tür-/Fenstergriffen sofort und dauerhaft unterdrückt. Das Interessante daran ist, dass diese neue Technologie völlig wartungs- und verschleißfrei ist. Ihre Wirksamkeit wurde in unabhängigen Labor- und Praxistest bewiesen. SecuSan steht ihnen als Wahloption zur Verfügung.
Die HOPPE-Schnellstift-Verbindung
Das Kernstück dieser Technik ist der Klemm-Mechanismus im Türgriff-Lochteil. Dieser nimmt den Vollvierkantstift des Türgriff-Stiftteils auf und klemmt ihn dauerhaft und spielfrei fest. Durch den Vollvierkantstift wird der komplette Vierkant-Querschnitt zur maximalen Drehmoment-Übertragung genutzt. Es werden keine weiteren Innensechskantschrauben oder Querstifte mehr benötigt und die Montage erfolgt Werkzeugfrei!
Bumms Türstopper zur Wandmontage:
Der Bumms Türstopper wurde aus hochwertigen Kunstoff gefertigt. Der Türstopper ist nur zur Wandmontage geeignet und lässt sich dank der Selbsklebefläche kinderleicht montieren.
Der Bumms Türstopper ist in braun oder weiß erhältlich und hat einen Durchmesser von 60 mm.
Bummsinchen Türstopper zur Wandmontage:
Der Bummsinchen Türstopper wurde aus hochwertigen Kunstoff gefertigt. Der Türstopper ist nur zur Wandmontage geeignet und lässt sich dank der Selbsklebefläche kinderleicht montieren.
Der Bummsinchen Türstopper in braun oder weiß erhältlich und hat einen Durchmesser von 40 mm.
Der TS 4000 von GEZE ist ein obenliegender Gestänge-Türschließer, der in zwei verschiedenen Schließkraft-Stärken verfügbar ist.GEZE TS 4000 - Einsatz & Anwendung:Der GEZE TS 4000 ist mit stufenlos von vorne einstellbarer Schließkraft und thermostabilisierter Schließgeschwindigkeit und durch seine optische Größenanzeige einsteigerfreundlich zu bedienen. Der Türschließer ist für Ausrichtungen mit DIN rechts und DIN links an Türen bis zu einer Türgröße von 1400 mm verwendbar. Durch das universell anwendbare Design des Türschließers kann eine Befestigung sowohl an Bandseite, als auch an Bandgegenseite durchgeführt werden.GEZE TS 4000 - Maße & Montage:Mögliche Montagearten sind Türblattmontage auf der Bandseite / Kopfmontage auf der Bandgegenseite / Türblattmontage auf der Bandgegenseite (in Parallelarm-Montage). Die präzise Endschlag-Einstellung erfolgt über das Gestänge. Die Montage an Brandschutztüren ist mit dem Einsatz der optionalen Montageplatte (separat erhältlich) möglich. Auch auf die DIN-Richtung muss nicht geachtet werden, da der Türschließer an beiden Richtungen verwendet werden kann. Wie Sie Türschließer von GEZE einstellen können Sie in unserem endlich-sicher-Blog nachlesen.Um die richtige Türschließerstärke zu ermitteln müssen Sie zuerst die Türbreite messen. Ist diese kleiner oder gleich 1400 mm empfehlen wir eine Schließkraft von EN 1-6. Ist am Montageort mit starkem Winddurchzug zu rechnen, raten wir zu einer Schließkraft von EN 5-7. Bei einer Türbreite zwischen 1400 mm und 1600 mm ist ein GEZE TS 4000 in der Stärke EN 5-7 anzubringen.Bitte beachten Sie: Sollten Sie einen bereits in Verwendung befindlichen GEZE-Türschließer ersetzen wollen, der VOR dem Jahr 2000-2002 produziert wurde, empfehlen wir, neben dem Türschließer auch ein neues Gestänge/Gleitschiene sowie eine Montageplatte mit zu bestellen, da hier einige Änderungen vorgenommen worden sind und die alten Aufnahmen nicht mehr passend sind! GEZE TS 4000 - technische Daten:justierbare Schließkraft in den Stärken EN 1-6 und EN 5-7 verfügbarSchablone für Bohrlöcher ist enthaltenkonstante Leistung selbst bei Sonneneinstrahlung oder Kälteeinheitliche Schließerbaugrößeoptische Schließkraftanzeigejustierbare Öffnungsdämpfungalle Optimierungen sind bequem von vorne einzustellenSicherheitsventil in Auf- und Zu-Richtungentspricht EN 1154Farben: weiß, braun, silberAbmessungen (BxHxT): 287 x 60 x 46 mm Die hier gezeigte Version mit den zur Verfügung stehenden Ausstattungen ist für die Montage an 1-flügeligen Türen geeignet. Sollten Sie diesen Türschließer für erweiterte Anwendungen (2-flügelige Türen oder elektromagnetischer Verschluß mit und ohne Rauchmeldezentrale) benötigen, schreiben Sie uns bitte über unser Kontaktformular. Gerne helfen wir Ihnen das richtige Produkt für Sie zu finden und erstellen Ihnen hierfür ein individuelles Angebot. GEZE TS 4000 - weitere Informationen:Der GEZE TS 4000 kann mit einer separat erhältlichen Montageplatte genutzt werden. Der Feststellarm ist einzeln erhältlich. Der GEZE TS 4000 ist mit Schließverzögerung als GEZE TS 4000S erhältlich.Der GEZE TS 4000 im Vergleich:Anbei finden Sie einen Vergleich verschiedener Türschließer von GEZE: GEZE TS 2000GEZE TS 3000 VGEZE TS 4000GEZE TS 5000Schließkraft (Größe)EN 2, 4 und 5EN 1-4EN 1-6 / 5-7EN 2-6Max Türbreite in mm1250 mm1100 mm1400 mm / 1600 mm1400 mmFeuer- und Rauchschutztüre Zulassung-jajajaGleich Ausführung für DIN links und DIN rechtjajajajaStandard-Gestängeja-ja-Gleitschiene-ja-jaFunktion und Einstellung Schließkraft einstellbarja (2, 4 und 5)ja, stufenlosja, stufenlosja, stufenlosÖffnungsdämpfung-optional (BC Ausführung)jajaEndschlagjajajajaSchließgeschwindigkeit einstellbarjajajajaoptische Größenanzeige --jajaFestestellung überfahrbaroptional mechan.mechan.optional mechan.optional mechan.Rauchschalterzentrale integriert- ---Freilauffunktion----
HOPPE Birmingham 1117/202SP Türgriff
Die Hoppe Birmingham 1117/202SP Langschild-Türgriff-Garnitur wurde aus Aluminium gefertigt und ist ein Türgriff für Innentüren. Dank dem wartungsfreiem Gleitlager ist die Innentür-Langschild-Garnitur besonders langlebig.
Der Hoppe Birmingham 1117/202SP Langschild Türgriff wird mit einem 8 mm Vierkantstift ausgeliefert und kann wahlweise als Buntbart-, Profilzylinder- oder WC-Ausführung bestellt werden. Der Türgriff ist für Türstärken von 37-47 mm geeignet. Die Montage erfolgt mittels Handelsüblichen Mehrzweckschrauben.
GEZE Normalgestänge für TS 2000 und TS 4000
GEZE Normalgestänge Anwendung
Das Normalgestänge, auch Scherengestänge genannt, ist das einfachste und günstigste Gestänge für Türschließer für die GEZE Türschließermodelle TS 2000 und TS 4000.
Achtung: Das Normalgestänge ist ohne Feststellung. Benötigen Sie eine Festellmöglichkeit, dann könnte Sie das GEZE Feststellgestänge für TS 2000 und TS 4000 interessieren.
GEZE Normalgestänge Varianten
Farbe: silber, weiß, braun
Bitte beachten Sie: Bei der Farbe "braun" handelt es sich um eine Sonderanfertigung in RAL-Farbe. Bestellungen von braunen Produkten sind von der Stornierung und vom Umtausch ausgeschlossen.
Blindzylinder Titalium TI Serie - EinsatzgebieteDer ABUS Blindzylinder TI eignet sich für Haus-Eingangstüren und Wohnungs-Abschlusstüren und ist einfach ein- und auszubauen.Der Aufteilung für der TI-Serie macht es möglich, den Zylinder in unterschiedlichen Aufteilung zu verwenden. Die genaue Größenaufteilung entnehmen Sie bitte der Tabelle am Ende dieser Seite.Wie vermesse ich die Türzylinder-Länge?Die richtige Zylinderlänge ist von der Türstärke + Beschlagdicke abhängig.1. Tür VermessenGemessen wird von der Mitte der Befestigungsschraube bis zum jeweiligen Zylinderende - Maß a und Maß b wie links auf der Skizze angegeben.2. Profil-Zylinder Länge aussuchenDie Zylinderlänge entspricht dem ausgemessenem Maß a und Maß b. Der Türzylinder darf über den Türbeschlag überstehen - nach außen jedoch max 3. mm.Bei mehr als 3 mm bietet der Zylinder eine Angriffsfläche für Sägen und sonstige Werkzeuge.ABUS Blindzlyinder TI-Serie - Technische Zeichnung mit MaßDas Maß a, b und c ändert sich je nach Zylinder-Größe. Bitte Tabelle unten anschauen. Alle anderen Maße sind wie in der Grafik links angegeben und passen für alle deutschen Standard PZ gelochten Türen (PZ heißt Schlösser mit Profil-Zylindern).
Der GEZE TS 5000 ist ein obenliegender Türschließer mit Gleitschiene für Türen mit bis zu 1400 mm Türbreite. Das klare Design eröffnet vielfältige Einsatzmöglichkeiten im gewerblichen und privaten Bereich.
GEZE TS 5000 - Einsatz & Anwendung:
Der Gleitschienentürschließer GEZE TS 5000 von Geze kann für Türen mit einer Flügenbreite bis zu 1400 mm eingesetzt werden. Er ist für rechte und linke Anschlagtüren ohne Umstellung verwendbar und kann auch an Feuer- und Rauchschutztüren (bei Türblattmontage mit Montageplatte) montiert werden.
Das Modell für die Normalmontage auf der Bandseite (TS 5000) kann auch auf der Bandgegenseite in Kopf-/Sturzmontage genutzt werden. Folgerichtig ist auch das Modell für die Normalmontage auf der Bandgegenseite (TS 5000 L) für die Kopf-/Sturzmontage auf der Bandseite geeignet.Für beide Modell gibt es eine eigene Gleitschiene. Dies haben wir bereits in unserem Konfigurator berücksichtigt. Bitte beachten Sie dies beim eventuellen Nachkauf der Gleitschiene.Besonderheit: Bei Kopfmontage des TS 5000 auf der Bandgegenseite ist die Öffnungsdämpfung nicht wirksam.
Schließgeschwindigkeit und hydraulischer Endschlag sind am Türschließer einstellbar. Der GEZE TS 5000 verfügt über eine integrierte Öffnungsdämpfung und eine optische Schließkraftanzeige und in der Schließkraft EN 2-6 verfügbar. Alle genannten Funktionen sind leicht und komfortabel von vorne einstellbar. Der GEZE TS 5000 kann mit oder ohne Gleitschiene bestellt werden.
Der GEZE TS 5000 kann für DIN rechts und DIN links montiert werden. Die Kopfmontage ist nur mit entsprechender Montageplatte für die Gleitschiene und Sturzfutterwinkel möglich. Auch für die Montage an Rauch- und Brandschutztüren wird die Montageplatte (separat erhältlich) benötigt.
Mit der Feststelleinheit für den GEZE TS 5000 können Sie Ihre Türe zwischen 80° und 130° einstellen. Die Feststelleinheit können Sie ebenfalls bei uns bestellen.
Wie Sie Türschließer von GEZE richtig einstellen, können Sie zusätzlich in unserem Blog-Artikel nachlesen oder der Bedienungs- und Montageanleitung (siehe Downloads) entnehmen.
Bitte beachten Sie: Sollten Sie einen bereits in Verwendung befindlichen GEZE-Türschließer ersetzen wollen, der VOR dem Jahr 2000-2002 produziert wurde, empfehlen wir, neben dem Türschließer auch ein neues Gestänge/Gleitschiene sowie eine Montageplatte mit zu bestellen, da hier einige Änderungen vorgenommen worden sind und die alten Aufnahmen nicht mehr passend sind!
GEZE TS 5000 - Technische Daten:
für Türen bis 1400 mm Flügelbreite
Schließkraft einstellbar zwischen EN 2-6
für rechte und linke Anschlagtüren ohne Umstellung verwendbar
für Feuer- und Rauchschutztüren geeignet
einstellbarer, hydraulischer Endschlag
einstellbare Schließgeschwindigkeit
Öffnungsdämpfung integriert
optische Schließkraftanzeige
von vorn einstellbar
zwei unterschiedliche Modelle für Bandseitenmontage (TS 5000) und Bandgegenseitenmontage (TS 5000 L)
Farben: weiß, braun, silber
Abmessungen (BxHxT): 226 x 60 x 46 mm
Die hier gezeigte Version mit den zur Verfügung stehenden Ausstattungen ist für die Montage an 1-flügeligen Türen geeignet. Sollten Sie diesen Türschließer für erweiterte Anwendungen (2-flügelige Türen oder elektromagnetischer Verschluß mit und ohne Rauchmeldezentrale) benötigen, schreiben Sie uns bitte über unser Kontaktformular. Gerne helfen wir Ihnen das richtige Produkt für Sie zu finden und erstellen Ihnen hierfür ein individuelles Angebot.
GEZE TS 5000 - im Vergleich:
Anbei finden Sie einen Vergleich verschiedener Türschließer von GEZE:
GEZE TS 2000
GEZE TS 3000 V
GEZE TS 4000
GEZE TS 5000
Schließkraft (Größe)
EN 2, 4 und 5
EN 1-4
EN 1-6 / 5-7
EN 2-6
Max Türbreite in mm
1250 mm
1100 mm
1400 mm / 1600 mm
1400 mm
Feuer- und Rauchschutztüre Zulassung
-
ja
ja
ja
Gleich Ausführung für DIN links und DIN recht
ja
ja
ja
ja
Standard-Gestänge
ja
-
ja
-
Gleitschiene
-
ja
-
ja
Funktion und Einstellung
Schließkraft einstellbar
ja (2, 4 und 5)
ja, stufenlos
ja, stufenlos
ja, stufenlos
Öffnungsdämpfung
-
optional (BC Ausführung)
ja
ja
Endschlag
ja
ja
ja
ja
Schließgeschwindigkeit einstellbar
ja
ja
ja
ja
optische Größenanzeige
-
-
ja
ja
Festestellung überfahrbar
optional mechan.
mechan.
optional mechan.
optional mechan.
Rauchschalterzentrale integriert
-
-
-
-
Freilauffunktion
-
-
-
-
GEZE TS 5000 - weitere Informationen:
Der GEZE TS 5000 kann optional mit oder ohne Gleitschiene bestellt werden. Sollten Sie eine Gleitschiene nachträglich oder zusätzlich benötigen, ist diese einzeln erhältlich. Für den Türschließer TS 5000 von GEZE sind eine optionale Montageplatte erhältlich.
Montageplatte - Einsatz und Anwendung:
Die Montageplatte ist optionales Zubehör zu den Türschließern GEZE TS 4000 und GEZE TS 5000. Die Montageplatte ist für die Montage an Feuer- und Rauchschutztüren notwendig und entspricht EN 1145. Die Montageplatte ist in den Farben silber, braun und weiß erhältlich.
Bitte beachten Sie: Bei der Farbe "braun" handelt es sich um eine Sonderanfertigung in RAL-Farbe. Bestellungen von braunen Produkten sind von der Stornierung und vom Umtausch ausgeschlossen.
Das ABUS PS88 ist ein praktisches Schmiermittelspray im kleinen Format. Das nichtfettende Spezialmittel wurde entwickelt, um Schlösser zu pflegen und die Lebensdauer zu verlängern.
Nur ein Spray pro Bestellung möglich! Es handelt sich um Gefahrengut wo nur ein Stück pro Paket verschickt werden darf. Benötigen Sie mehrere müssen Sie bitte getrennte Bestellungen abgeben.
ABUS PS88 - Einsatz & Anwendung:
Das Spezialspray PS88 ist das ideale Zubehör für alle Arten von Zylindern. Es eignet sich für die Pflege von Profilzylindern, Autoschlössern, Werkzeugen, Sportgeräten, Büromaschinen und vielfältige Einsätze in Heim, Hobby und Handwerk. Das Pflegespray löst angerostete Schrauben, Bolzen, Ventile und Muttern und beseitigt das Quietschen und Knarren bei Fenstern und Schubladen. Zudem beugt es dem Vereisen von Schlössern im Winter vor, bietet Korrosionsschutz gegen Wasser, Feuchtigkeit und Salzen und dient als Kontaktspray im Elektro- und Elektronikbereich.
ABUS PS88 - technische Daten:
nichtfettendes Spezialmittel
rückstandsfrei
ohne Harze
CKW-frei
Inhalt: 50 ml oder 125 ml
Bitte beachten Sie die Hinweise zu Produktsicherheit und Anwendung am Produkt.
Es handelt sich um Gefahrengut.
Nur ein Spray pro Bestellung möglich! Nur Versand innerhalb Deutschlands möglich!
Benötigen Sie mehrere müssen Sie bitte getrennte Bestellungen abgeben.
Riegelschloss mit Winkelschließblechjedes Teil rundum verzinkt. Rechts und links verwendbar. Riegel aus Zinkdruckguss. Schließung: wahlweise PZ, RZ oder B (mit 1 Schlüssel Nr. 58). Zubehör: B, PZ bzw. RZ-Rosetten. Handwerkerpackung: 10 St. - Dorn 60 mm - Tour 2-tourig
Der Türschließer "DIREKT" von Dictator schließt Gartentore, Zauntore und weitere Türen und Tore sicher - so langsam oder schnell wie Sie es wünschen. Er wirkt ohne Gestänge oder Gleitschiene direkt auf das Türblatt. Er wird auf der einen Seite am Türrahmen bzw. Türpfosten montiert und auf der anderen Seite direkt auf dem Türblatt.Der Türschließer DIREKT funktioniert ähnlich wie eine Gasdruckfeder. Wenn die Tür geöffnet ist, d.h. die Kolbenstange ist eingefahren, drückt die Gasfüllung im Türschließer die Kolbenstange wieder heraus und schließt so die Tür. Dieser Schließvorgang wird durch Hydrauliköl im Zylinder gedämpft. Die Verwendung von Stickstoff-Gas anstelle einer herkömmlichen Feder ermöglicht wesentlich höhere Schließkräfte. Dadurch ist sichergestellt, dass die Tür trotz des geringen Durchmessers des Türschließers DIREKT zuverlässig geschlossen wird.
Dictator DIREKT Türschließer - Eigenschaften
Schließgeschwindigkeit stufenlos einstellbar
Vielseitig standardmäßig einsetzbar an Türflügeln bis 1500 mm Breite und 100 kg
Einfache nachträgliche Montage mit vielen Befestigungsmöglichkeiten dank variablem Montagezubehör
Durch die kontinuierliche Dämpfung und sicheres Schließen ohne Endschlag leistet er aktiven Personenschutz
Dictator DIREKT Türschließer - Ausführungen und Zubehör
Hublängen und Schließkraft: Passend zu unterschiedlichen Einbausituationen bieten wir Varianten mit unterschiedlichen Hublängen und Schließkräften an.
Oberfläche: Kunststoff grau, anthrazit, weiß, Edelstahl V2A, V4A
Spezialausführungen mit beidseitigem Winkelgelenk für Türen mit steigenden Bändern auf abschüssigem Gelände
Optionales Zubehör: Um zu verhindern, dass Nutzer die Schließgeschwindigkeit verändern, ist eine zusätzliche Verstellsicherung erhältlich
Dictator DIREKT Türschließer - Schließkraft
Bei leichtgängigen Türen, die sich ohne Kraftaufwand ins Schloss drücken lassen bzw. die keine Schlossfalle haben, reicht die Schließkraft von 400 N aus
Ist ein erhöhter Kraftaufwand erforderlich, so sollte ein DIREKT mit 600 N gewählt werden
Mit Hilfe eines integrierten Ventils kann die Schließkraft im Bedarfsfall vor Ort durch Ablassen von Gas reduziert werden
Dictator DIREKT Türschließer - Technische Details
Schließgeschwindigkeit: stufenlos einstellbar
Schließkraft: Je nach Ausführung und Einbausituation ca. 10 - 60 Nm
Material Kolbenstange: V2A
Material Schutzrohr: Alu mit Schrumpffolie V2A
Öffnungswinkel: max. 110 °
Gewicht pro Türflügel: bis ca. 100 kg
Größe der Türflügel: Höhe bis ca. 2500 mm, Breite ca. 750 mm - 1500 mm
Der Basis Gleitschienentürschließer TS 90 Impulse verbindet technische Überlegenheit mit überzeugender Wirtschaftlichkeit. Buchstäbliches Herzstück bei diesem Gleitschienentürschließer ist die herzförmige Nockenscheibe "EASY OPEN Technologie" von dormakaba, die ein einfaches Türöffnen ermöglicht.
DORMA TS 90 Impulse - Einsatz und Anwendung:
Der Gleitschienen-Türschließer DORMA TS 90 Impulse ist im eleganten Contur-Design gestaltet. Der TS 90 Impulse eignet sich für barrierefreie Türen nach DIN 18040 für Türbreiten bis 1.100 mm. Darüber hinaus bewirkt die EASY OPEN Technologie beim Türöffnen einen hohen Begehkomfort (stark abfallendes Öffnungsmoment) und erfüllt somit sogar die Anforderungen der DIN SPEC 1104. Er eignet sich für normale Türen mit einer Türbreite von bis zu 1100 mm und kann auch für Feuer- und Rauchschutztüren verwendet werden.
Der DORMA TS 90 Impulse ist für Türen mit DIN-R und DIN-L und in allen 4 Montagearten verwendbar.
DORMA TS 90 Impulse - Maße und Montage:
Die Montage kann auf dem Türblatt oder dem Türrahmen sowohl auf der Bandseite, als auch auf der Bandgegenseite stattfinden.
DORMA TS 90 Impulse - Technische Daten:
Türschließer mit Gleitschiene
im stilvollen Contur-Design
viele Einstellungsmöglichkeiten und Zubehörteile
auch zur Kopfmontage geeignet
Montage an Band- oder Bandgegenseite
Schließstärken EN 3 oder 4
Farben: weiß, silber
Die hier gezeigte Version mit den zur Verfügung stehenden Ausstattungen ist für die Montage an 1-flügeligen Türen geeignet. Sollten Sie diesen Türschließer für erweiterte Anwendungen (2-flügelige Türen oder elektromagnetischer Verschluß mit und ohne Rauchmeldezentrale) benötigen, schreiben Sie uns bitte über unser Kontaktformular. Gerne helfen wir Ihnen das richtige Produkt für Sie zu finden und erstellen Ihnen hierfür ein individuelles Angebot.
Bitte beachten Sie: Sollten Sie einen bereits in Verwendung befindlichen DORMA-Türschließer ersetzen wollen, der VOR dem Jahr 2000 produziert wurde, empfehlen wir, neben dem Türschließer auch ein neues Gestänge/Gleitschine sowie eine Montageplatte mit zu bestellen, da hier einige Änderungen vorgenommen worden sind und die alten Aufnahmen nicht mehr passend sind!
DORMA TS 90 Impulse - im Vergleich:
TS 73 V
TS 90 Impulse
TS 93 Basic B1/G2
TS 93 System B1/G2
TS 98 XEA
Schließkraft (Größe)
EN 2-4
EN 3/4
EN 2-5
EN 2-5 / EN 5-7
EN 1-6
Allgemeine Türbreite3
max 1100 mm
max 1100 mm
max 1250 mm
max 1250 / 1600 mm
max 1400 mm
Außentüren nach außen öffnend3
-
max 1100 mm
max 1250 mm
max 1250 / 1600 mm
max 1400 mm
Feuer- und Rauchschutztüren3
max 1100 mm
max 1100 mm
max 1250 mm
max 1250 / 1600 mm
max 1400 mm
leichte Ausführung für DIN links und DIN rechts
ja
ja
ja
ja
ja
Standard-Gestänge
ja
-
-
-
-
Flachform-Gestänge
ja
-
-
-
-
Gleitschiene (Gestänge)
-
ja
ja
ja
ja
Schließkraft über Stellschraubestufenlos einstellbar
ja
nein, über Montageposition einstellbar
ja
ja
ja
Schließgeschwindigkeit :
- über Ventil einstellbar
180° - 15°
180° - 15°
ja
ja
ja
- stufenlos einstellbar
15° - 0°
ja
ja
ja
ja
Endschlag stufenlos einstellbar über:
Gestänge
Ventil
Ventil
Ventil
Ventil
Öffnungsdämpfung (BC/ÖD) - selbstregulierend
ja
-
-
-
-
Öffnungsdämpfung (BC/ÖD) - einstellbar über Ventil
ja
-
ja
ja
ja
Schließverzögerung über Ventil stufenlos einstellbar (DC/SV)
-
-
-
ja
ja
Festestellung
-
Option
Option
Option
Option
Gewicht
1,3 kg
1,7 kg
3,5 kg
3,5 / 5,2 kg
4,5 kg
Abmessung LxBxH in mm
225x40x60
245x46x57
275x53x60
275x53x60 / 285x62x71
327x59x60
Geprüft nach
EN 1154
EN 1154
EN 1154
EN 1154/EN1155
EN1154/EN1155
Gekennzeichnung
CE
CE
CE
CE
CE
Quelle: DORMA 2019. Angaben ohne Gewähr.
1) B = Ausführung Türblattmontage auf der Bandseite/ Sturzmontage auf der Bandgegenseite.
2) G = Ausführung Türblattmontage auf der Bandgegenseite/ Sturzmontage auf der Bandseite.
3) Bei Außenmontage in windigen Umgebungen sollte ein stärkerer Türschließer benutzt werden.
Der Türschließer bzw. Türanlehner ABUS 2603 eignet sich für alle leichten Innentüren bis zu einem Türgewicht von 20 kg. Die Schließkraft dieses Mini-Türschließers ist dreistufig einstellbar. Besonders praktisch ist, dass sich der Türanlehner ohne Anbohren von Türblatt oder -Rahmen montieren und jederzeit abnehmen lässt.
HOPPE Austin 1769/843KV/843KVS Rosetten-Türgriff-Garnitur für Innentüren
Dieser Türgriff für Innentüren wurde aus Aluminium und mit eckigen Rosetten gefertigt. Die Rückholfedern können sowohl rechts wie auch links verwendet werden und durch den Hoppe-Schnellstift Vierkantstift ist eine problemlose Montage gewährleistet. Die Garnitur kann für Türstärken von 37 - 42 mm verwendet werden und der integrierte Vierkantstift ist 8 mm dick. Zusätzlich liegt eine Hülse auf 8,5 mm bei. Somit entspricht diese Garnitur auch der österreichischen Normen.
Die Schnellstift-Verbindung von HOPPE
Kernstück der Technik besteht in dem Klemm-Mechanismus im Türgriff-Lochteil. Dieser Mechanismus dient der Aufnahme des Vollvierkantstifts des Türgriff-Stiftteils, welcher dann dauerhaft festgeklemmt wird. Dank des Vollvierkantstiftes kann der komplette Vierkant-Querschnitt zur Drehmoment-Übertragung genutzt werden. Dadurch sind keine weiteren Innensechskantschrauben bzw. Querstifte notwendig und es kann eine werkzeugfreie Montage erfolgen!
TS 4000 S Gestänge-Türschließer von GEZE mit Schließverzögerung.
TS 4000 S mit Schließverzögerung
Türschließer TS 4000 mit stufenlos einstellbarer Schließkraft und thermostabilisierter Schließgeschwindigkeit ist von vorne einstellbar und durch seine optische Größenanzeige auch leicht zu bedienen. Der Türschließer ist für DIN rechts und DIN links Ausrichtungen an Türen bis zu der Türbreite von 1400 mm verwendbar.
Bitte beachten Sie: Bei der Farbe "braun" handelt es sich um eine Sonderanfertigung in RAL-Farbe. Bestellungen von braunen Produkten sind von der Stornierung und vom Umtausch ausgeschlossen.
GEZE TS 4000 - Maße & Montage:
Mögliche Montagearten sind Türblattmontage auf der Bandseite / Kopfmontage auf der Bandgegenseite / Türblattmontage auf der Bandgegenseite (in Parallelarm-Montage). Die präzise Endschlag-Einstellung erfolgt über das Gestänge. Die Montage an Brandschutztüren ist mit dem Einsatz der optionalen Montageplatte (separat erhältlich) möglich. Auch auf die DIN-Richtung muss nicht geachtet werden, da der Türschließer an beiden Richtungen verwendet werden kann. Wie Sie Türschließer von GEZE einstellen können Sie in unserem endlich-sicher-Blog nachlesen.
Bitte beachten Sie: Sollten Sie einen bereits in Verwendung befindlichen GEZE-Türschließer ersetzen wollen, der VOR dem Jahr 2000-2002 produziert wurde, empfehlen wir, neben dem Türschließer auch ein neues Gestänge/Gleitschiene sowie eine Montageplatte mit zu bestellen, da hier einige Änderungen vorgenommen worden sind und die alten Aufnahmen nicht mehr passend sind!
Produktmerkmale
- Einstellbare Schließkraft in den Größen 1-6- Nur eine Schließerbaugröße - Optische Größenanzeige- integrierte Schließverzögerung- Regulierbare Öffnungsdämpfung - Regulierbare, thermostabilisierte Schließgeschwindigkeit - Alle Funktionen von vorne einstellbar - Endschlag-Einstellung über Ventil einstellbar- Sicherheitsventil in Auf- und Zu-Richtung (entspricht EN 1154)- Kopfmontage möglich (Beispiel Abbildung rechts)
Bitte beachten: Für die Montage an Feuer- und Rauchschutztüren ist eine Montageplatte (separat erhältlich) notwendig.
GEZE TS 2000
GEZE TS 3000 V
GEZE TS 4000
GEZE TS 5000
Schließkraft (Größe)
EN 2, 4 und 5
EN 1-4
EN 1-6 / 5-7
EN 2-6
Max Türbreite in mm
1250 mm
1100 mm
1400 mm / 1600 mm
1400 mm
Feuer- und Rauchschutztüre Zulassung
-
ja
ja
ja
Gleich Ausführung für DIN links und DIN recht
ja
ja
ja
ja
Standard-Gestänge
ja
-
ja
-
Gleitschiene
-
ja
-
ja
Funktion und Einstellung
Schließkraft einstellbar
ja (2, 4 und 5)
ja, stufenlos
ja, stufenlos
ja, stufenlos
Öffnungsdämpfung
-
optional (BC Ausführung)
ja
ja
Endschlag
ja
ja
ja
ja
Schließgeschwindigkeit einstellbar
ja
ja
ja
ja
optische Größenanzeige
-
-
ja
ja
Festestellung überfahrbar
optional mechan.
mechan.
optional mechan.
optional mechan.
Rauchschalterzentrale integriert
-
-
-
-
Freilauffunktion
-
-
-
-
GEZE Objekt Aufputzdose, Ausführung: für Schalterprogramm, Modell: AS 500, Befestigungsart: Zum Anschrauben, Material: Kunststoff, Farbe: weiß, Farbton: alpinweiß, Oberfläche: lackiert, Breite: 80 mm, Höhe: 80 mm, Rahmen: 1-fach
Die Distanzscheibe DS05 und DS10 als Zubehör für die Panzerriegel ABUS PR 2600, ABUS PR 2660, ABUS PR 2700 und ABUS PR 2800.
Distanzscheibe DS05 mm und DS10 mm für ABUS Panzerriegel - Einsatz & Anwendung:
Bei Türstärken über 50 mm reicht die Standard-Zylinderlänge der beiliegenden Profilzylinder nicht aus. Sie benötigen je nach Türstärke einen entsprechenden Profilzylinder und eine oder mehrere Distanzscheiben. Pro 5 mm bzw. 10 mm Verlängerung, wird eine Distanzscheibe notwendig.
Distanzscheibe DS05 und DS10 mm für ABUS Panzerriegel - Maße & Montage:
Bestellen Sie bei Türblattstärken über 50 mm den entsprechenden Panzerriegelschloss ohne Profilzylinder und fügen Sie den passenden Zylinder separat Ihrem Warenkorb hinzu. Das Distanzstück wird nach Befestigung des Profilzylinders einfach auf den Zylinder gesteckt. Die Bedienungs- und Montageanleitung liegt dem Panzerriegel bei. Anbei die benötigten Materialien für die jeweiligen Panzerriegel:
ABUS PR 2600/2660
Türstärke:
benötigte Profilzylinder-Länge:
benötigte Distanzscheiben:
benötigte Zusatz-Schrauben:
35 mm - 50 mm
30/60
-
-
51 mm - 60 mm
30/70
1 x Distanzscheibe DS10 mm
-
61 mm - 70 mm
30/80
2 x Distanzscheibe DS10 mm
-
71 mm - 80 mm
30/90
3 x Distanzscheibe DS10 mm
2 x M6x60 DIN 7984
81 mm - 90 mm
30/100
4 x Distanzscheibe DS10 mm
2 x M6x60 DIN 7984
91 mm - 100 mm
30/110
5 x Distanzscheibe DS10 mm
2 x M6x80 DIN 7984
101 mm - 110 mm
30/120
6 x Distanzscheibe DS10 mm
2 x M6x80 DIN 7984
ABUS PR 2700
Türstärke:
benötigte Profilzylinder-Länge:
benötigte Distanzscheiben:
benötigte Zusatz-Schrauben:
35 mm - 50 mm
30/60
-
-
51 mm - 60 mm
30/70
1 x Distanzscheibe DS10 mm
-
61 mm - 70 mm
30/80
2 x Distanzscheibe DS10 mm
-
71 mm - 80 mm
30/90
3 x Distanzscheibe DS10 mm
2 x M6x60 DIN 7984
81 mm - 90 mm
30/100
4 x Distanzscheibe DS10 mm
2 x M6x60 DIN 7984
91 mm - 100 mm
30/110
5 x Distanzscheibe DS10 mm
2 x M6x80 DIN 7984
101 mm - 110 mm
30/120
6 x Distanzscheibe DS10 mm
2 x M6x80 DIN 7984
ABUS PR 2800
Türstärke:
benötigte Profilzylinder-Länge:
Distanzscheiben PR10 mm
benötigte Zusatz-Schrauben:
33 mm - 48 mm
30/60
-
-
49 mm - 58 mm
30/70
1 x Distanzscheibe DS10 mm
-
59 mm - 68 mm
30/80
2 x Distanzscheibe DS10 mm
-
69 mm - 78 mm
30/90
3 x Distanzscheibe DS10 mm
2 x M6x60 DIN 7984
79 mm - 88 mm
30/100
4 x Distanzscheibe DS10 mm
2 x M6x60 DIN 7984
89 mm - 98 mm
30/110
5 x Distanzscheibe DS10 mm
2 x M6x80 DIN 7984
99 mm - 108 mm
30/120
6 x Distanzscheibe DS10 mm
2 x M6x80 DIN 7984
SIMONSWERK, Zimmertür-Flügelteil, Modell: VARIANT®, Modellnummer: V 0020, Bandkonstruktion: 2-teilig, Kopfausbildung: Flachkopf, Material: Stahl, Farbton: vernickelt, DIN-Richtung: DIN Links-Rechts, Rollendurchmesser: 15 mm, Länge: 39,5 mm, Stiftdurchmesser: 10 mm, Zapfenlänge: 50 mm, Zapfendurchmesser: 8 mm, Befestigungsart: zum Eindrehen, Funktionsbereich: Standard, Korrosionsbeständigkeit: Klasse 3, Tragkraft pro Flügel (1 x 2 m) bei zwei Bändern: 40 kg, Türwerkstoff: Holz, Türausprägung: gefälzte Türen, Verstellbar: fest, kombinierbar mit: V 3200 WF, Zierhülse Nr. 3, Zierhülse Nr. 2 ZK, Zierhülse Nr. 2 Soft, Zierhülse Nr. 2 Basic, Zierhülse Nr. 1, V 8100 WF HV Stop, V 3400 WF HV Stop, V 8100 WF U, V 8100 WF GA, V 8100/18 WF, V 8100 WF, V 3400 WF, Zierhülse Nr. 4
Aluminium-Langschild-Türgriff-Garnitur Verona 1510/273P für Innentüren
Dieses Modell ist ein Türgriff für Innentüren der aus Aluminium gefertigt wurde. Sie besitzt ein sehr hohe Korrosionsbeständigkeit (Klasse 4 / EN 1670) und entspricht der Gebrauchs-Kategorie 3 (DIN EN 1906). Die Rückholfedern sind sowohl rechts wie auch links verwendbar und durch den Hoppe-Schnellstift ist die Montage kinderleicht. Die Garnitur ist für Türdicken von 35 - 45 mm (Bad-/WC Garnitur von 37 - 42 mm) geeignet und der verwendete Vierkantstift ist 8 mm dick.
Die HOPPE-Schnellstift-Verbindung
Das Kernstück dieser Technik ist der Klemm-Mechanismus im Türgriff-Lochteil. Dieser nimmt den Vollvierkantstift des Türgriff-Stiftteils auf und klemmt ihn dauerhaft und spielfrei fest. Durch den Vollvierkantstift wird der komplette Vierkant-Querschnitt zur maximalen Drehmoment-Übertragung genutzt. Es werden keine weiteren Innensechskantschrauben oder Querstifte mehr benötigt und die Montage erfolgt Werkzeugfrei!
