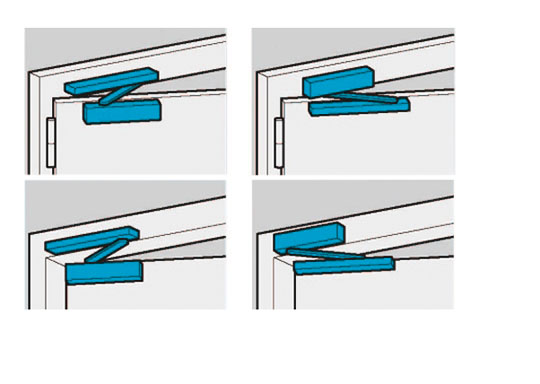

DORMA TS 93 Basic: Türschließer mit Gleitschiene in der praktischen Komplettverpackung. Der Gleitschienentürschließer DORMA TS 93 Basic bietet das vom TS 93 System bekannte DORMA Contur Design. Dank der Komplettverpackung incl. Gleitschiene ist der TS 93 Basic die ideale Lösung für einflügelige Türen bis 1250 mm Türbreite. Dorma Türschließer TS 93 Basic Einsatzgebiete: - Türblattmontage auf der Bandseite oder Kopf-/Sturzmontage auf der Bandgegenseite (DORMA TS 93B) oder- Türblattmontage auf der Bandgegenseite oder Kopf-/Sturzmontage auf der Bandseite (DORMA TS 93G)- für allgemeine Türen bis 1250 mm Türbreite- auch für Feuer- und Rauchschutztüren bis 1250 mm Türbreite- DIN-R und DIN-L verwendbar.- Schließstärke EN 2-5 Unterschied zwischen DORMA TS 93 System und DORMA TS 93 Basic Der DORMA TS 93 Basic ist eine günstigere Variante des TS 93 System. Er besitzt nicht die Schließverzögerung (DC-SV), die im TS 93 System verbaut ist. Die Montage des DORMA TS 93 Basic TS 93 Basic B (Bandseiten-Montage) Hier erfolgt die Montage des Türschließers auf der gleichen Seite an der auch die Türbänder (Türscharniere) montiert sind. TS 93 Basic G (Bandgegenseite-Montage) Hier erfolgt die Montage des Türschließers auf der gegenüberliegenden Seite der Türbänder (Türscharniere). TS 93 Basic Kopfmontage Bei normaler Befestigung wird der Schlieskörper auf der Tür und die Gleitschiene auf der Türzarge montiert. Wenn dies nicht möglich ist, kann der DORMA TS 93 Basic auch auf dem Kopf stehend (Sturzmontage) befestigt werden. D.h. die Gleitschiene sitzt auf der Tür und der Türschließer auf der Türzarge.   Bitte beachten Sie: Sollten Sie einen bereits in Verwendung befindlichen DORMA-Türschließer ersetzen wollen, der VOR dem Jahr 2000 produziert wurde, empfehlen wir, neben dem Türschließer auch ein neues Gestänge sowie eine Montageplatte mit zu bestellen, da hier einige Änderungen vorgenommen worden sind und die alten Aufnahmen nicht mehr passend sind!   Dorma Türschließer Datenblatt (Daten ohne Gestänge)   TS 73 V TS 83 TS 93 Basic B1/G2 TS 93 System B1/G2 TS 98 XEA Schließkraft (Größe) EN 2-4 EN 3-6 / EN 7 EN 2-5 EN 2-5 / EN 5-7 EN 1-6 Allgemeine Türbreite3 max 1100 mm max 1400 / 1600 mm max 1250 mm max 1250 / 1600 mm max 1400 mm Außentüren nach außen öffnend3 - max 1400 / 1600 mm max 1250 mm max 1250 / 1600 mm max 1400 mm Feuer- und Rauchschutztüren3 max 1100 mm max 1400 / 1600 mm max 1250 mm max 1250 / 1600 mm max 1400 mm leichte Ausführung für DIN links und DIN rechts ja ja ja ja ja Standard-Gestänge ja ja -  -  - Flachform-Gestänge ja ja -  -  - Gleitschiene (Gestänge)  -  - ja ja ja Schließkraft über Stellschraubestufenlos einstellbar ja ja / fix  ja ja ja Schließgeschwindigkeit :                     - über Ventil einstellbar 180° - 15° 180° - 15° / nein  ja  ja ja           - stufenlos einstellbar 15° - 0° nein / ja  ja ja ja Endschlag stufenlos einstellbar über: Gestänge Gestänge Ventil Ventil Ventil Öffnungsdämpfung (BC/ÖD) - selbstregulierend ja ja -  -  - Öffnungsdämpfung (BC/ÖD) - einstellbar über Ventil ja ja ja ja ja Schließverzögerung über Ventil stufenlos einstellbar (DC/SV)  - Option / nein - ja ja Festestellung  - Option Option Option Option Gewicht 1,3 kg 1,7 kg / 3,3 kg 3,5 kg 3,5 / 5,2 kg 4,5 kg Abmessung LxBxH in mm 225x40x60 245x46x60 / 293x47x60 275x53x60 275x53x60 / 285x62x71 327x59x60 Geprüft nach EN 1154 EN 1154 EN 1154 EN 1154/EN1155 EN1154/EN1155 Gekennzeichnung CE CE CE CE CE Quelle: DORMA 2017. Angaben ohne Gewähr. 1) B = Ausführung Türblattmontage auf der Bandseite/ Sturzmontage auf der Bandgegenseite. 2) G = Ausführung Türblattmontage auf der Bandgegenseite/ Sturzmontage auf der Bandseite. 3) Bei Außenmontage in windigen Umgebungen sollte ein stärkerer Türschließer benutzt werden.

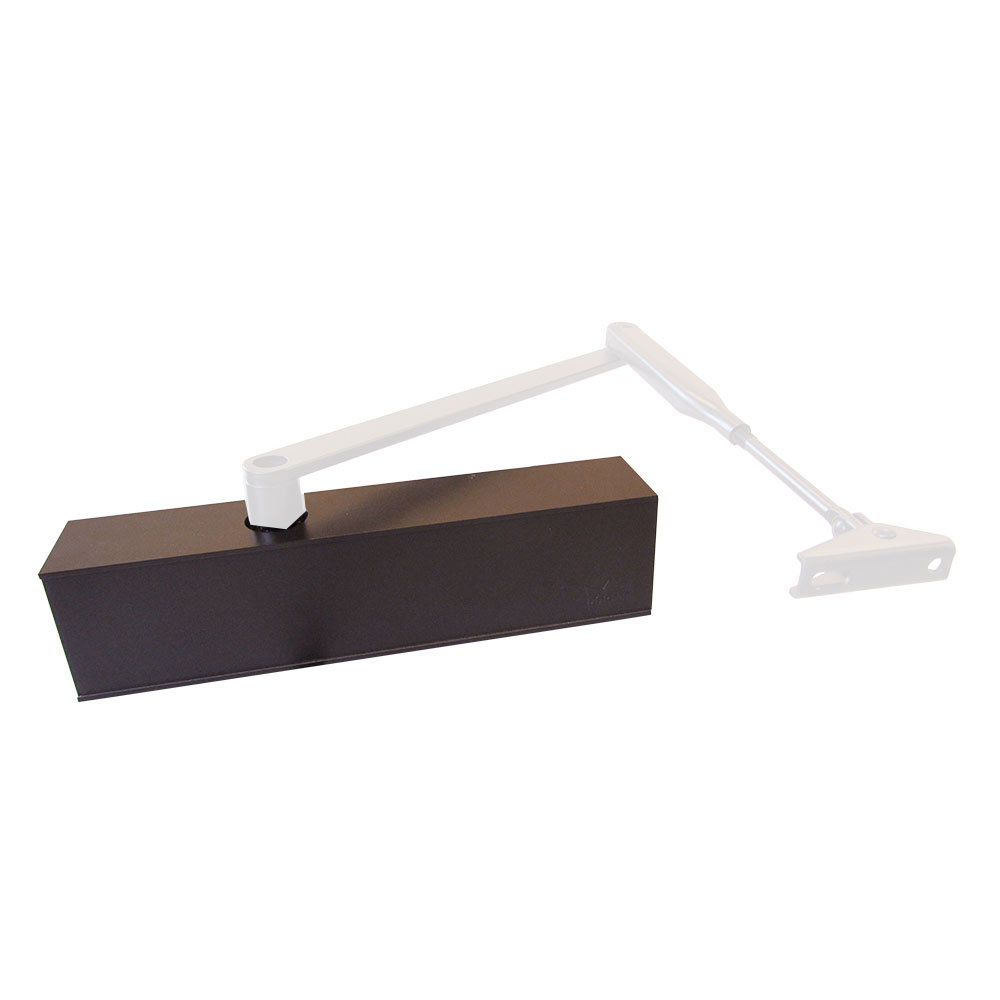

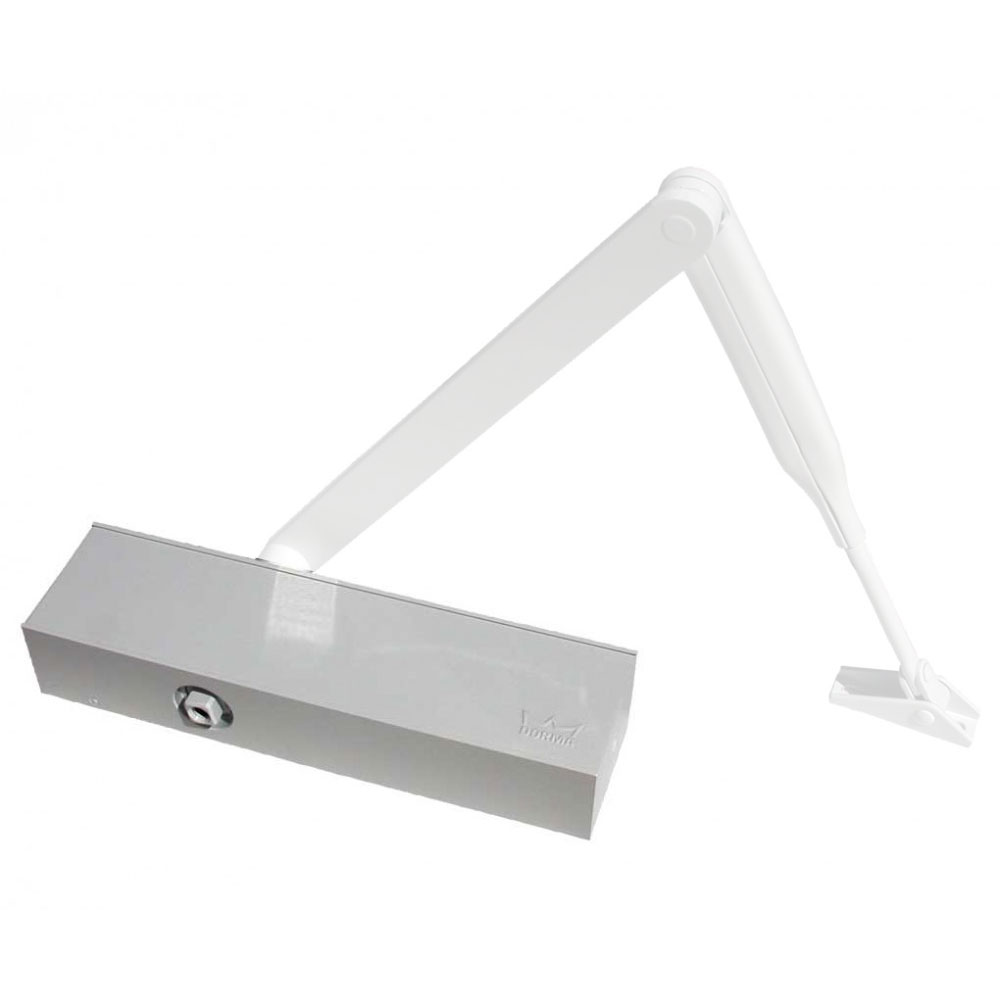

Mit dem Türschließer TS 83 hat DORMA den 10 Jahre älteren TS 73 weiterentwickelt und verbessert. Der Gestängetürschließer TS 83 ist ähnlich einfach zu montieren und noch schneller einzustellen. Mit dem TS 83 ist es DORMA gelungen einen Türschließer für nahezu alle Türgrößen und Anwendungsfälle zu erstellen. Der TS 83 ist auch für Außenbereiche geeignet, jedoch ist bei extremen Wetterbedingungen der TS 83 mit optimiertem Korrosinsschutz in der AC-Ausführung ratsam. Der TS 83 bietet mit seiner selbstregulierenden Öffnungsdämpfung optimalen Schutz für Wand und Tür. Dorma Türschließer TS 83 EN 3-6 Einsatzgebiete - Innen- und Außenbereich- für allgemeinene Türen bis 1400 mm Türbreite- auch für Feuer- und Rauchschutztüren bis 1400 mm Türbreite geeignet- DIN-R und DIN-L verwendbar- unempfindlich gegen Temperaturschwankungen Die Schließkraft lässt sich zwischen EN 3 und EN 6 beliebig einstellen und ist ausreichend für Türen bis 1400mm Türbreite. Die Schließgeschwindigkeit und ebenfalls die Öffnungsdämpfung (BC/ÖD) sind über Ventile einstellbar. Die Montage des DORMA TS 83: Die Montage des DORMA TS 83 V erfolgt schnell und einfach. Der Türschließer kann für DIN rechts und DIN links Türen verwendet werden. Er kann sowohl in Normal- als auch in Kopf-/Sturzmontage verbaut werden. Die Schließergröße/Stärke 3 - 6 passt für nahezu alle Anwendungsfälle. Den TS 83 gibt es auch in der Schließstärke EN 7. Diese Ausführung ist dann geeignet für Türen bis 1600 mm Türbreite oder bei größerem Winddruck. Den Preis für diese Ausführung können Sie über unser Kontaktformular erfragen. Der DORMA TS 83 bietet ein umfangreiches Zubehörprogramm, z.B. die für extreme Wetterbedingungen vorbereitete korrosionsfeste AC-Ausführung. Bei besonderen Wünschen können Sie uns gerne kontaktieren. Farbvarianten: Silber, braun und weiß (RAL 9016). Bitte beachten Sie: Sollten Sie einen bereits in Verwendung befindlichen DORMA-Türschließer ersetzen wollen, der VOR dem Jahr 2000 produziert wurde, empfehlen wir, neben dem Türschließer auch ein neues Gestänge sowie eine Montageplatte mit zu bestellen, da hier einige Änderungen vorgenommen worden sind und die alten Aufnahmen nicht mehr passend sind! Dorma Türschließer Datenblatt (Daten ohne Gestänge)   TS 73 V TS 83 TS 93 Basic B1/G2 TS 93 System B1/G2 TS 98 XEA Schließkraft (Größe) EN 2-4 EN 3-6 / EN 7 EN 2-5 EN 2-5 / EN 5-7 EN 1-6 Allgemeine Türbreite3 max 1100 mm max 1400 / 1600 mm max 1250 mm max 1250 / 1600 mm max 1400 mm Außentüren nach außen öffnend3 - max 1400 / 1600 mm max 1250 mm max 1250 / 1600 mm max 1400 mm Feuer- und Rauchschutztüren3 max 1100 mm max 1400 / 1600 mm max 1250 mm max 1250 / 1600 mm max 1400 mm leichte Ausführung für DIN links und DIN rechts ja ja ja ja ja Standard-Gestänge ja ja -  -  - Flachform-Gestänge ja ja -  -  - Gleitschiene (Gestänge)  -  - ja ja ja Schließkraft über Stellschraubestufenlos einstellbar ja ja / fix  ja ja ja Schließgeschwindigkeit :                     - über Ventil einstellbar 180° - 15° 180° - 15° / nein  ja  ja ja           - stufenlos einstellbar 15° - 0° nein / ja  ja ja ja Endschlag stufenlos einstellbar über: Gestänge Gestänge Ventil Ventil Ventil Öffnungsdämpfung (BC/ÖD) - selbstregulierend ja ja -  -  - Öffnungsdämpfung (BC/ÖD) - einstellbar über Ventil ja ja ja ja ja Schließverzögerung über Ventil stufenlos einstellbar (DC/SV)  - Option / nein  - ja ja Festestellung  - Option Option Option Option Gewicht 1,3 kg 1,7 kg / 3,3 kg 3,5 kg 3,5 / 5,2 kg 4,5 kg Abmessung LxBxH in mm 225x40x60 245x46x60 / 293x47x60 275x53x60 275x53x60 / 285x62x71 327x59x60 Geprüft nach EN 1154 EN 1154 EN 1154 EN 1154/EN1155 EN1154/EN1155 Gekennzeichnung CE CE CE CE CE Quelle: DORMA 2017. Angaben ohne Gewähr. 1) B = Ausführung Türblattmontage auf der Bandseite/ Sturzmontage auf der Bandgegenseite. 2) G = Ausführung Türblattmontage auf der Bandgegenseite/ Sturzmontage auf der Bandseite. 3) Bei Außenmontage in windigen Umgebungen sollte ein stärkerer Türschließer verwendet werden.

DORMA Gleitschiene zu TS 93 im Contour Design. Dorma Gleitschiene Anwendung Die Standard Dorma Gleitschiene für den Türschließer TS 93 System in Normal-Ausführung.  In dieser Gleitschiene für Türschließer kann die Feststellungs-Funktion von dem TS 93 System eingebunden werden. Für mehr Informationen zum TS 93 System bitte die Artikelbeschreibung DORMA Türschließer TS93 anschauen. DORMA TS 93 Gleitschiene Maße und Montage Die normale Gleitschiene für den TS93 ist bei der Montage für beide Seiten verwendbar, d.h. für die Bandseite und Bandgegenseite. Dorma Gleitschiene Varianten Farbe: silber, weiß, braun.

Der DORMA Türschließer TS 73 V ist ein einfach und schnell montierbarer Gestängetürschließer von Dorma. Dank des flachen Designs und der umfangreichen Ausführung ist der DORMA TS 73 V die ideale Universallösung. Aufgrund der unkomplizierten Montage, die mit Hilfe der beiliegenden Montageanleitung erheblich vereinfacht wird, und den vielfältigen nachträglichen Einstellmöglichkeiten ist der DORMA TS 73 zu unserem meist verkauften Dorma Türschließer für gewerbliche und private Zwecke geworden. Die Schließkraft, Schließgeschwindigkeit und Endschlag des DORMA Türschließers TS 73 V sind mit wenigen Handgriffen einstellbar. Die kompakte Formgebung sichert ein zeitloses Design. Der Türschließer DORMA TS 73 V besitzt einen, von Temperaturschwankungen nahezu unabhängigen, Schließablauf mit einstellbarem Endschlag. Zusätzlich bietet er durch die selbstregulierende Öffnungsdämpfung einen optimalen Schutz für Wand und Tür. DORMA TS 73 V Türschließer Einsatzgebiete: Innenbereich für allgemeine Türen bis zu 1100 mm Türbreite auch für Feuer- und Rauchschutztüren DIN-R und DIN-L verwendbar Kopfmontage möglich (Beispiel Abbildung rechts) Die Schließkraft kann zwischen EN 2 und EN 4 beliebig eingestellt werden und ist somit ausreichend für Türen bis 1100mm Türbreite.  Die Schließgeschwindigkeit und ebenfalls die Öffnungsdämpfung (BC/ÖD) lassen sich über eigene Ventile einstellen. Das passende Normalgestänge und weiteres Zubehör für den DORMA TS 73 V Silber finden Sie auch in unserem Angebot. Die Montage des DORMA TS 73 V: Der DORMA TS 73 V wird auf der Bandseite montiert. Mithilfe der beiliegenden Bohrschablone wird einfach auf dem Tührrahmen vorgebohrt und anschließend der Schließkörper festgeschraubt. Alternativ kann der Türschließer aber auch auf der Bandgegenseite in Kopfmontage befestigt werden. Im nächsten Schritt wird das Normalgestänge erst auf dem Türschließer befestigt und danach dann am Türblatt. Eine Leiter ist für die Montage oberhalb der Tür zu empfehlen. Bei Verwendung an Feuer- und Rauchschutztüren muss beachtet werden, dass nur dann in Kopfmontage befestigt werden darf, wenn die Eignung für die jeweilige Tür durch eine allgemein bauaufsichtliche Zulassung bzw. eine Zustimmung im Einzelfall nachgewiesen ist. Der DORMA TS 73 bietet ein sehr umfangreiches Zubehörprogramm. Bei besonderen Wünschen können Sie uns gerne über unser Kontaktformular hiernach fragen! Bei Verwendung in Umgebungen mit erhöhter Windlast oder starkem Zug ist ein stärkerer Türschließer zu empfehlen. Bitte beachten Sie: Sollten Sie einen bereits in Verwendung befindlichen DORMA-Türschließer ersetzen wollen, der VOR dem Jahr 2000 produziert wurde, empfehlen wir, neben dem Türschließer auch ein neues Gestänge sowie eine Montageplatte mit zu bestellen, da hier einige Änderungen vorgenommen worden sind und die alten Aufnahmen nicht mehr passend sind! Dorma TS 73 Türschließer Vergleich (Daten ohne Gestänge)   TS 73 V TS 83 TS 93 Basic B1/G2 TS 93 System B1/G2 TS 98 XEA Schließkraft (Größe) EN 2-4 EN 3-6 / EN 7 EN 2-5 EN 2-5 / EN 5-7 EN 1-6 Allgemeine Türbreite3 max 1100 mm max 1400 / 1600 mm max 1250 mm max 1250 / 1600 mm max 1400 mm Außentüren nach außen öffnend3 - max 1400 / 1600 mm max 1250 mm max 1250 / 1600 mm max 1400 mm Feuer- und Rauchschutztüren3 max 1100 mm max 1400 / 1600 mm max 1250 mm max 1250 / 1600 mm max 1400 mm leichte Ausführung für DIN links und DIN rechts ja ja ja ja ja Standard-Gestänge ja ja -  -  - Flachform-Gestänge ja ja -  -  - Gleitschiene (Gestänge)  -  - ja ja ja Schließkraft über Stellschraubestufenlos einstellbar ja ja / fix  ja ja ja Schließgeschwindigkeit :                     - über Ventil einstellbar 180° - 15° 180° - 15° / nein  ja  ja ja           - stufenlos einstellbar 15° - 0° nein / ja  ja ja ja Endschlag stufenlos einstellbar über: Gestänge Gestänge Ventil Ventil Ventil Öffnungsdämpfung (BC/ÖD) - selbstregulierend ja ja -  -  - Öffnungsdämpfung (BC/ÖD) - einstellbar über Ventil ja ja ja ja ja Schließverzögerung über Ventil stufenlos einstellbar (DC/SV)  - Option / nein  - ja ja Festestellung  - Option Option Option Option Gewicht 1,3 kg 1,7 kg / 3,3 kg 3,5 kg 3,5 / 5,2 kg 4,5 kg Abmessung LxBxH in mm 225x40x60 245x46x60 / 293x47x60 275x53x60 275x53x60 / 285x62x71 327x59x60 Geprüft nach EN 1154 EN 1154 EN 1154 EN 1154/EN1155 EN1154/EN1155 Gekennzeichnung CE CE CE CE CE Quelle: DORMA 2017. Angaben ohne Gewähr. 1) B = Ausführung Türblattmontage auf der Bandseite/ Sturzmontage auf der Bandgegenseite. 2) G = Ausführung Türblattmontage auf der Bandgegenseite/ Sturzmontage auf der Bandseite. 3) Für hohe und schwere Türen, Außentüren und für Türen, die gegen starken Winddruck schließen müssen, empfiehlt sich ein stärkerer Türschließer.

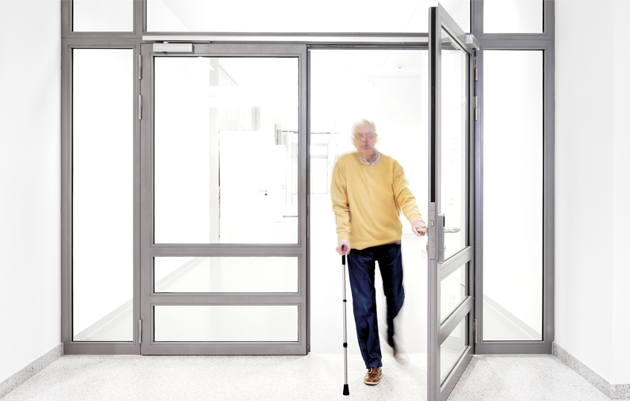

  Der Gleitschienentürschließer TS 93 steht für ein modulares System, das mit wenigen Türschließer Modellen und verschiedenen Gleitschienen praktisch jede erdenkliche Funktionsanforderung erfüllt. Es ermöglicht, Türen für die verschiedensten Anwendungen und in den unterschiedlichsten Ausführungen optimal auszurüsten. Zusätzlich ermöglicht die DORMA EASY OPEN Technologie höchsten Begehkomfort. DORMA TS 93 System- Einsatz und Anwendung: Der Gleitschienen-Türschließer DORMA TS 93 ist im eleganten Contur-Design gestaltet. Die TS 93-Serie von DORMA ist für fast jeden Einsatz-Zweck an einer Vielzahl von Türen nutzbar. Er eignet sich für normale Türen mit einer Türbreite von 1250 mm bis 1600 mm und kann auch für Feuer- und Rauchschutztüren verwendet werden. In der Version EN 2-5 erfüllt er sogar die strengen Kriterien für barrierefreie Türen nach DIN18040 für Türbreiten bis 1250 mm (bei Einhaltung des max. Öffnungsmomentes von 47 Nm). Der DORMA TS 93 ist für Türen mit DIN-R und DIN-L verwendbar und in den beiden Schließstärken EN 2-5 für Türbreiten bis 1250 mm bzw. Schließstärke EN 5-7 für Türbreiten bis 1600 mm erhältlich. DORMA TS 93 System - Maße und Montage: Die Montage kann auf dem Türblatt sowohl auf der Bandseite, als auch auf der Bandgegenseite stattfinden. Die serienmäßig verbauten Ausstattungen "Schliessverzögerung (DC/SV)" und  "Öffnungsdämpfung (BC/ÖD)" sind jeweils über ein Ventil einstellbar.   DORMA TS 93 System B - Bandseiten-Montage: Wenn der Türschließer auf der gleichen Seite wie die Türbänder (Türscharniere) montiert werden soll, benötigen Sie die Bandseiten-Variante. DORMA TS 93 System G - Bandgegenseite-Montage: Wenn der TS 93 Türschließer auf der Gegenseite zu den Türbändern (Türscharniere) befestigt werden soll, wird die Bandgegenseite-Variante benötigt. DORMA TS 93 System - Kopfmontage: Die normale Befestigung eines Türschließers erfolgt durch die Montage des Schließkörpers auf der Tür und der Gleitschiene auf der Türzarge. Wenn dies nicht möglich ist, kann der DORMA TS 93 auch auf dem Kopf stehend (Sturzmontage) befestigt werden, d.h. Gleitschiene auf die Tür und der Türschließer auf der Türzarge. DORMA TS 93 System - Technische Daten: Türschließer mit Gleitschiene im stilvollen Contur-Design viele Einstellungsmöglichkeiten und Zubehörteile zur Kopfmontage geeignet Montage an Band- oder Bandgegenseite in Schließstärken EN 2-5 und EN 5-7 auch ohne Gestänge Farben: weiß, silber Die hier gezeigte Version mit den zur Verfügung stehenden Ausstattungen ist für die Montage an 1-flügeligen Türen geeignet. Sollten Sie diesen Türschließer für erweiterte Anwendungen (2-flügelige Türen oder elektromagnetischer Verschluß mit und ohne Rauchmeldezentrale) benötigen, schreiben Sie uns bitte über unser Kontaktformular. Gerne helfen wir Ihnen das richtige Produkt für Sie zu finden und erstellen Ihnen hierfür ein individuelles Angebot. Bitte beachten Sie: Sollten Sie einen bereits in Verwendung befindlichen DORMA-Türschließer ersetzen wollen, der VOR dem Jahr 2000 produziert wurde, empfehlen wir, neben dem Türschließer auch ein neues Gestänge sowie eine Montageplatte mit zu bestellen, da hier einige Änderungen vorgenommen worden sind und die alten Aufnahmen nicht mehr passend sind!   DORMA TS 93 - im Vergleich:   TS 73 V TS 83 TS 93 Basic B1/G2 TS 93 System B1/G2 TS 98 XEA Schließkraft (Größe) EN 2-4 EN 3-6 / EN 7 EN 2-5 EN 2-5 / EN 5-7 EN 1-6 Allgemeine Türbreite3 max 1100 mm max 1400 / 1600 mm max 1250 mm max 1250 / 1600 mm max 1400 mm Außentüren nach außen öffnend3 - max 1400 / 1600 mm max 1250 mm max 1250 / 1600 mm max 1400 mm Feuer- und Rauchschutztüren3 max 1100 mm max 1400 / 1600 mm max 1250 mm max 1250 / 1600 mm max 1400 mm leichte Ausführung für DIN links und DIN rechts ja ja ja ja ja Standard-Gestänge ja ja -  -  - Flachform-Gestänge ja ja -  -  - Gleitschiene (Gestänge)  -  - ja ja ja Schließkraft über Stellschraubestufenlos einstellbar ja ja / fix  ja ja ja Schließgeschwindigkeit :                     - über Ventil einstellbar 180° - 15° 180° - 15° / nein  ja  ja ja           - stufenlos einstellbar 15° - 0° nein / ja  ja ja ja Endschlag stufenlos einstellbar über: Gestänge Gestänge Ventil Ventil Ventil Öffnungsdämpfung (BC/ÖD) - selbstregulierend ja ja -  -  - Öffnungsdämpfung (BC/ÖD) - einstellbar über Ventil ja ja ja ja ja Schließverzögerung über Ventil stufenlos einstellbar (DC/SV)  - Option / nein  - ja ja Festestellung  - Option Option Option Option Gewicht 1,3 kg 1,7 kg / 3,3 kg 3,5 kg 3,5 / 5,2 kg 4,5 kg Abmessung LxBxH in mm 225x40x60 245x46x60 / 293x47x60 275x53x60 275x53x60 / 285x62x71 327x59x60 Geprüft nach EN 1154 EN 1154 EN 1154 EN 1154/EN1155 EN1154/EN1155 Gekennzeichnung CE CE CE CE CE Quelle: DORMA 2017. Angaben ohne Gewähr. 1) B = Ausführung Türblattmontage auf der Bandseite/ Sturzmontage auf der Bandgegenseite. 2) G = Ausführung Türblattmontage auf der Bandgegenseite/ Sturzmontage auf der Bandseite. 3) Bei Außenmontage in windigen Umgebungen sollte ein stärkerer Türschließer benutzt werden.

• Schließkraft: EN 3, EN 4, EN 5, EN 6
• max. Türbreite: 1400mm
• Schließgeschwindigkeit einstellbar über Ventil
• Endschlag: Ja

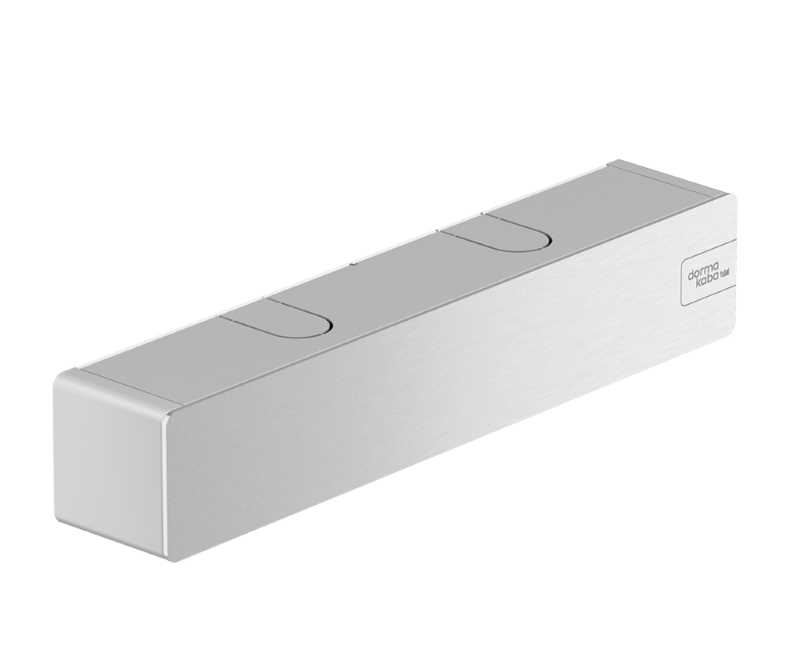

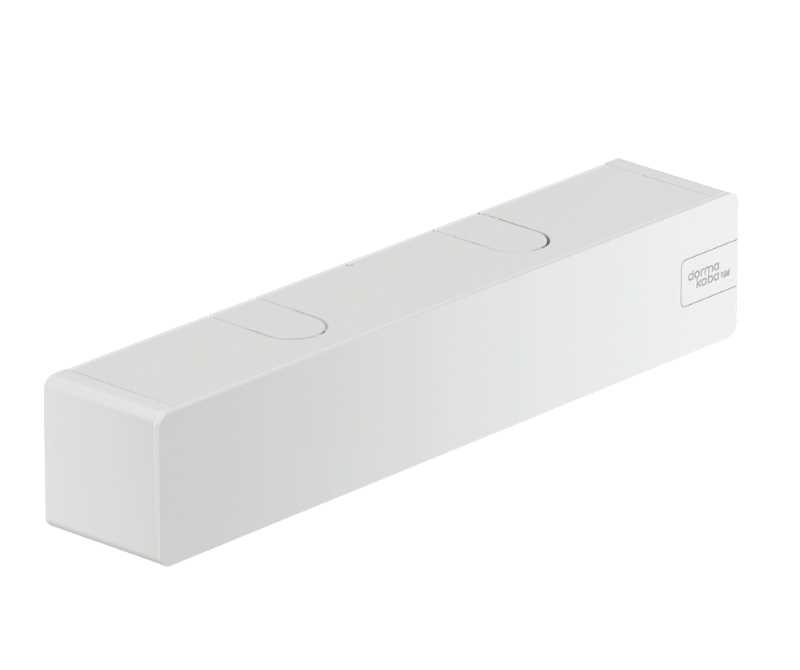

Das Multitalent für alle Fälle Ob individuelle Lebensräume oder moderne Arbeitswelten – der Gleitschienentürschließer TS 98 XEA erfüllt höchste Ansprüche an Qualität, Komfort und Design. Architekten, Planer sowie Bauherren profitieren bei nahezu allen Projektanforderungen von zahlreichen Vorteilen des bis ins Detail durchdachten Systems. Die besten Eigenschaften vereint Der TS 98 XEA ist ein Gleitschienentürschließer für alle Fälle: Seine clever Technik bietet in allen vier Montagearten vielfältige Einsatzmöglichkeiten an der Tür. Die EASY OPEN Technologie macht Ihnen nach DIN 18040 und DIN SPEC 1104 ganz einfach den Weg frei. Mit seinem zusätzlichen Schließbereich sorgt der TS 98 XEA dank SoftFlow für absolut leise Auftritte und selbst in Kältesituationen von bis zu -40°C zeigt sich der Türschließer völlig unbeeindruckt. Dorma TS 98 XEA - Ausstattungshighlights im Überblick - 1 Schließkörper für alle 4 Montagearten- großer Schließkraftbereich für Türbreiten bis 1400 mm- nahezu lautloses Türschließen durch SoftFlow Schließbereich (Einstellbereich von 15° bis 0°)- Öffnungsdämpfung und Schließverzögerung in allen 4 Montagearten- Selbstschließend aus 180°-Öffnungswinkel (Normalmontage)- bewährte EASY OPEN Technologie ermöglicht Barrierefreiheit nach DIN SPEC 1104 und DIN 18040- elegantes Design- Schließkrafteinstellung von vorne per Akkuschrauber möglich- optische Schließkraftanzeige- schließt Türen bis 300 kg (mit Standard-Gleitschiene)- Schließkraftbereich EN 1-6 Daten und Ausstattung des TS 98 XEA Schließkraft EN 1-6 stufenlos einstellbar geeignet für allgemeine Türen, Außentüren und Feuer- und Rauchschutztüren bis 1400 mm Türblattbreite DIN-L und DIN-R verwendbar geeignet für Bandseiten- und Bandgegenseitenmontage Schliesskraft über Stellschraube stufenlos von vorne einstellbar optische Schliesskraftanzeige Schliessgeschwindigkeit stufenlos über Ventil einstellbar SoftFlow-Schließbereich stufenlos über Ventil einstellbar Endschlag stufenlos über Ventil einstellbar Öffnungsdämpfung (BC/ÖD) stufenlos über Ventil einstellbar Schliessverzögerung (DC/SV) stufenlos über Ventil einstellbar Gewicht ca. 4,5 Kg Abmessungen (LxBxH): 327 x 59 x 60 mm Farben: Silber, Weiß (RAL9010), Weiß (RAL9016), Schwarz, Gold, Edelstahl, Wunschfarbe (nach RAL) Ein Schließkörper - drei Gleitschienen Der TS 98 XEA ist extrem flexibel bei der Zusammenstellung. Sie bestellen immer den selben Schließkörper und dazu die passende Gleitschiene. Hier haben Sie die Wahl zwischen der Standard-Variante (die Sie in allen 4 Montagearten verwenden können), der EMF-Variante (mit elektromagnetischer Feststellung, geeignet für die Montagearten Bandseite/Türblattmontage und Bandgegenseite/Türblattmontage) und der EMR-Variante (mit elektromagnetischer Feststellung und Rauchmeldezentrale, geeignet für die Montagearten Bandseite/Türblattmontage und Bandgegenseite/Türblattmontage). Bitte beachten Sie, dass sowohl die EMF- als auch die EMR-Variante einen 220V-Stromanschluss benötigen.Zusätzlich gibt es sowohl den Schließkörper als auch jede der Gleitschienen-Varianten in unterschiedlichen Farben. Diese können Sie untereinander kombinieren und so das komplette System nach ihren Bedürfnisse personalisieren. Sogar eine individuelle Farbgestaltung in RAL-Farben ist möglich. Auf Grund dieser hohen Flexibilität bitte wir Sie, sich ihr Wunschzubehör hier mitzubestellen. Die hier gezeigte Version ist für die Montage an 1-flügeligen Türen geeignet. Sollten Sie diesen Türschließer für erweiterte Anwendungen (2-flügelige Türen oder elektromagnetischer Verschluß mit und ohne Rauchmeldezentrale) benötigen, schreiben Sie uns bitte über unser Kontaktformular an. Gerne helfen wir Ihnen das richtige Produkt für Sie zu finden und erstellen Ihnen hierfür ein individuelles Angebot. Bitte beachten Sie: Sollten Sie einen bereits in Verwendung befindlichen DORMA-Türschließer ersetzen wollen, der VOR dem Jahr 2000 produziert wurde, empfehlen wir, neben dem Türschließer auch ein neues Gestänge sowie eine Montageplatte mit zu bestellen, da hier einige Änderungen vorgenommen worden sind und die alten Aufnahmen nicht mehr passend sind! Der DORMA TS 98 XEA im Vergleich:     TS 73 V TS 83 TS 93 Basic B1/G2 TS 93 System B1/G2 TS 98 XEA Schließkraft (Größe) EN 2-4 EN 3-6 / EN 7 EN 2-5 EN 2-5 / EN 5-7 EN 1-6 Allgemeine Türbreite3 max 1100 mm max 1400 / 1600 mm max 1250 mm max 1250 / 1600 mm max 1400 mm Außentüren nach außen öffnend3 - max 1400 / 1600 mm max 1250 mm max 1250 / 1600 mm max 1400 mm Feuer- und Rauchschutztüren3 max 1100 mm max 1400 / 1600 mm max 1250 mm max 1250 / 1600 mm max 1400 mm leichte Ausführung für DIN links und DIN rechts ja ja ja ja ja Standard-Gestänge ja ja -  -  - Flachform-Gestänge ja ja -  -  - Gleitschiene (Gestänge)  -  - ja ja ja Schließkraft über Stellschraubestufenlos einstellbar ja ja / fix  ja ja ja Schließgeschwindigkeit :                     - über Ventil einstellbar 180° - 15° 180° - 15° / nein  ja  ja ja           - stufenlos einstellbar 15° - 0° nein / ja  ja ja ja Endschlag stufenlos einstellbar über: Gestänge Gestänge Ventil Ventil Ventil Öffnungsdämpfung (BC/ÖD) - selbstregulierend ja ja -  -  - Öffnungsdämpfung (BC/ÖD) - einstellbar über Ventil ja ja ja ja ja Schließverzögerung über Ventil stufenlos einstellbar (DC/SV)  - Option / nein  - ja ja Festestellung  - Option Option Option Option Gewicht 1,3 kg 1,7 kg / 3,3 kg 3,5 kg 3,5 / 5,2 kg 4,5 kg Abmessung LxBxH in mm 225x40x60 245x46x60 / 293x47x60 275x53x60 275x53x60 / 285x62x71 327x59x60 Geprüft nach EN 1154 EN 1154 EN 1154 EN 1154/EN1155 EN1154/EN1155 Gekennzeichnung CE CE CE CE CE Quelle: DORMA 2017. Angaben ohne Gewähr.

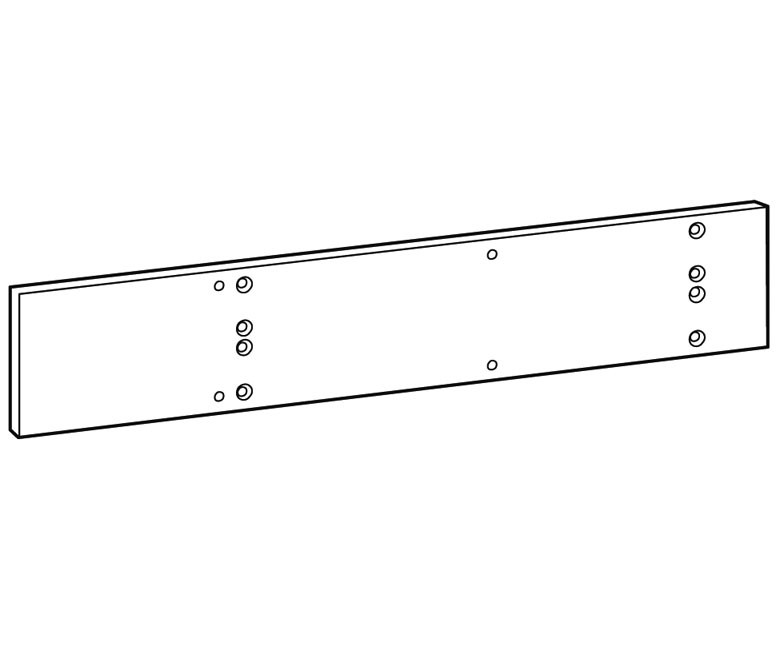

Montageplatte - Einsatz und Anwendung: Montageplatte für einfachne Montage von der TS 83. Für die Montage bei Feuer- und Rauchschutztüren ist eine Montageplatte notwendig. Produktmerkmale - entspricht EN 1154 Montageplatte TS 83 - Maß

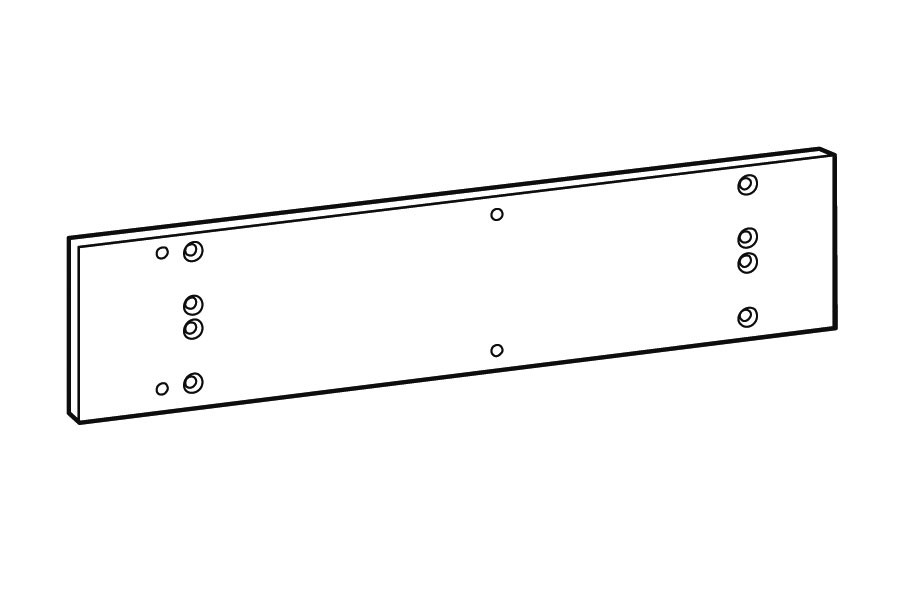

Montageplatte - Einsatz und Anwendung: Montageplatte für einfache Montage von der TS 73 V. Für die Montage bei Feuer- und Rauchschutztüren ist eine Montageplatte notwendig. Produktmerkmale - entspricht EN 1154- Original Hersteller Nr. 37000101- Farbe: silber

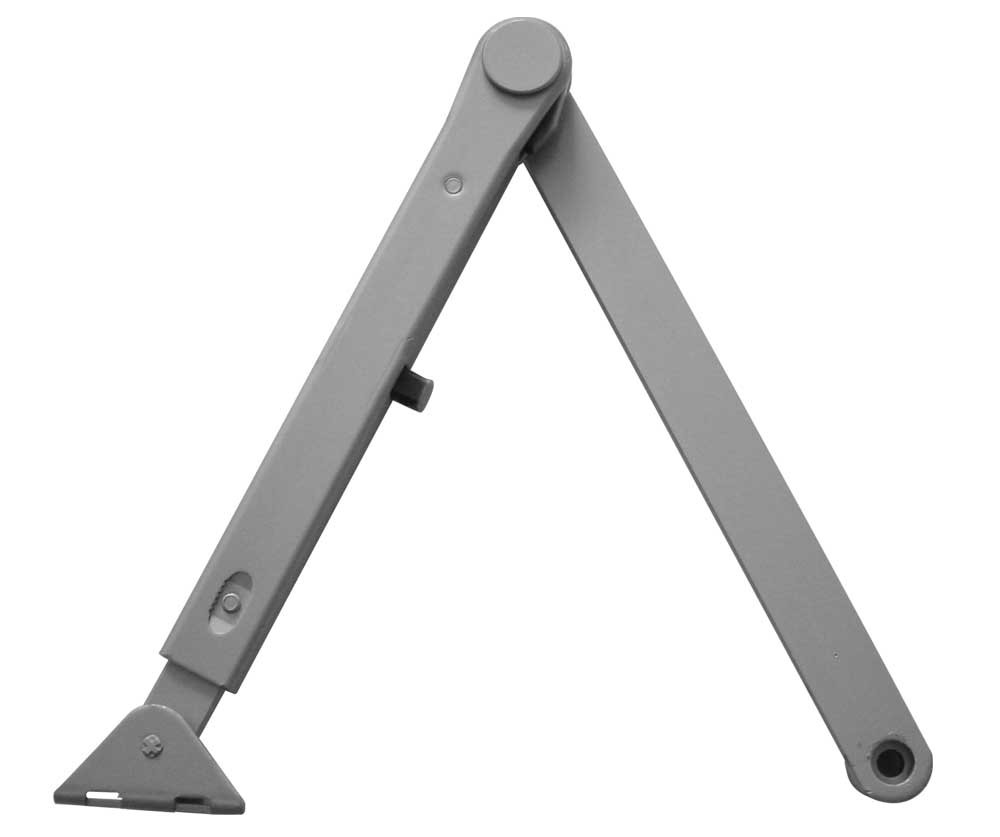

Feststellarm oder auch Rastfeststellarm passend zum Dorma TS 73V und Dorma TS83 Dorma Feststellarm Anwendung Mit dem Gestänge für Türschließer in der Bauform "Feststell-Arm" ist es bei den Türschließern TS 73V und TS 83 möglich, diese einrasten zu lassen, d.h. die Tür im offenem Zustand zu blockieren. Benötigen Sie nicht die Feststellung ist das Normalgestänge ausreichend. Achtung! Ein Türschließer mit Feststellung, oder sonstigen Türstoppern ist für Rauch- und Brandschutztüren nicht zulässig! Dorma Feststellarm Varianten Farbe: silber, weiß, braun.

Der DORMA Türschließer TS 92 B ist ein einfach und schnell montierbarer Gleitschienentürschließer von Dorma. Dank des flachen Designs und der umfangreichen Ausführung ist der DORMA TS 92 B die ideale Universallösung. Zu dem besitzt es eine eine Gleitschiene, was das öffnen leichter macht. Aufgrund der unkomplizierten Montage, die mithilfe der beigelegten Montageanleitung und den möglichen nachträglichen Einstellungen erheblich vereinfacht wird, ist der DORMA TS 92 B zu unserem meist verkauften Dorma Türschließer für gewerbliche und private Zwecke geworden. Die Schließkraft, Schließgeschwindigkeit und Endschlag des DORMA Türschließers TS 92 B ist mit wenigen Handgriffen einstellbar. Die kompakte Formgebung sichert ein zeitloses Design. Nicht zu vergessen verfügt der TS 92 B über eine Barriererefreiheit, die das Begehkomfort leichter macht.   DORMA TS 92 B Türschließer Einsatzgebiete - Innenbereich- für allgemeine Türen bis zu 1100 mm Türbreite- auch für Feuer- und Rauchschutztüren- DIN-R und DIN-L verwendbar- Kopfmontage möglich (Beispiel Abbildung rechts)Die Schließkraft kann zwischen EN 1 und EN 4 beliebig eingestellt werden und ist ausreichend für Türen bis 1100mm Türbreite.  Die Schließgeschwindigkeit und ebenfalls die Öffnungsdämpfung (BC/ÖD) lässt sich über ein Ventil einstellen. Montage des DORMA TS 92 B Der DORMA TS 92 B wird auf der Bandseite montiert. Mithilfe der beigelegten Bohrschablone wird einfach auf dem Tührrahmen vorgebohrt und anschließend der Schließkörper festgeschraubt. Im nächsten Schritt wird das Normalgestänge auf dem Türschließer befestigt und danach am Türblatt. Eine Leiter ist für die Montage oberhalb der Tür zu empfehlen.   Der DORMA TS 92 B bietet ein sehr umfangreiches Zubehörprogramm. Bei besonderen Wünschen können Sie uns gerne kontaktieren! Bei Verwendung in Umgebungen mit erhöhten Windgeschwindigkeiten ist ein stärkerer Türschließer zu empfehlen (Größere Türstärke oder kleinere Türbreite). Quelle: DORMA 2012. Angaben ohne Gewähr. 1) B = Ausführung Türblattmontage auf der Bandseite/ Stürzmontage auf der Bandgegenseite. 2) G = Ausführung Türblattmontage auf der Bandgegenseite/ Stürzmontage auf der Bandseite.     3) Bei Außenmontage in windigen Umgebungen sollte ein stärkerer Türschließer verwendet werden.

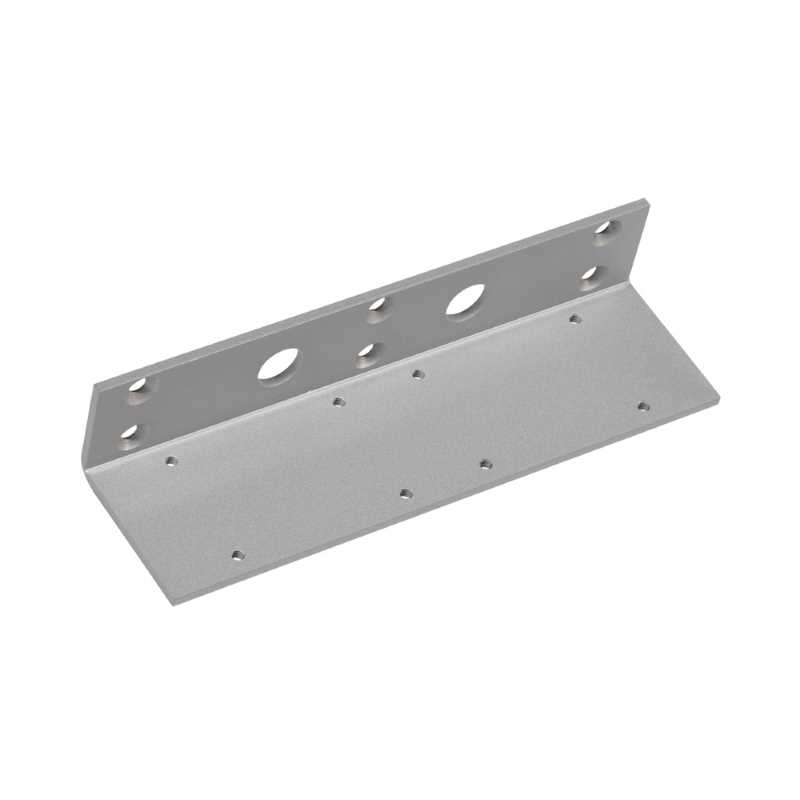

Für Kopfmontage des Schließers auf der Bandgegenseite bei tiefem Türsturz. An Feuer- und Rauchschutztüren ist ein Eignungsnachweis in Verbindung mit der jeweiligen Tür erforderlich.

Für Kopfmontage des Schließers auf der Bandgegenseite bei tiefem Türsturz. An Feuer- und Rauchschutztüren ist ein Eignungsnachweis in Verbindung mit der jeweiligen Tür erforderlich.

0

0

0

0

0

DORMAKABA Objekttür-Glastürschuh, Ausführung: für Oben-Türschließer, Modell: ED, DIN-Richtung: DIN Links-Rechts, Material: Aluminium, Farbton: silber, Oberfläche: eloxiert, Befestigungsart: zum Klemmen, Türstärke min.: 10 mm, Türstärke max.: 13,5 mm, Türwerkstoff: Glas

• Edelstahl Türstopper
• Durchmesser ø 89 mm
• in 1 Farbe erhältlich
• schwarzer Gummi-Puffer

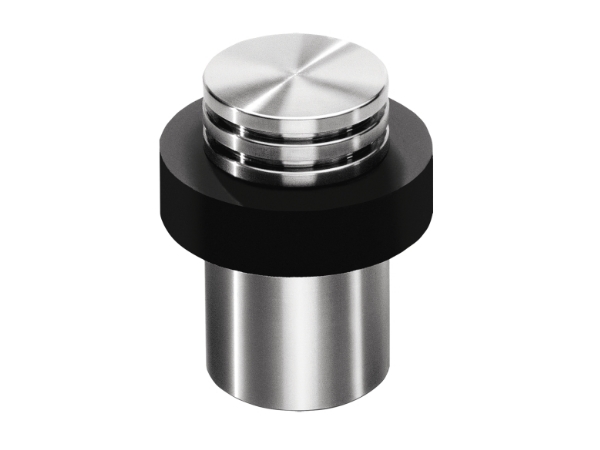

Bodentürstopper DORMA TZ 5021 - Einsatz und Anwendung: Dieser Türstopper zeichnet sich durch das zylinderförmigen Design aus. Mit einem Durchmesser von 50mm und einem Puffer aus schwarzem Gummi stoppt er bestens die Türe.

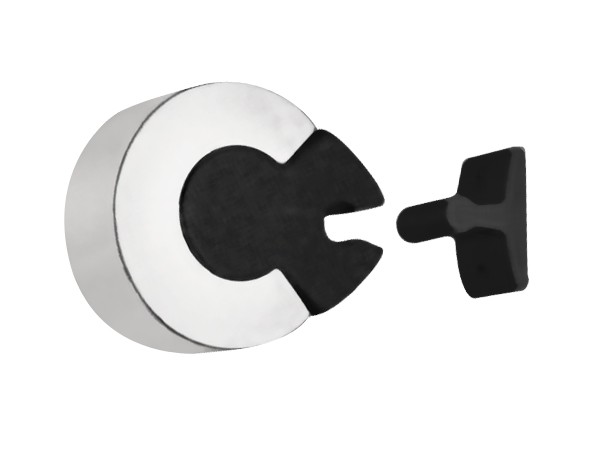

• Edelstahl Türstopper
• Durchmesser ø 85 mm
• in 1 Farbe erhältlich
• mit Klemm-Mechanismus

• Edelstahl Türstopper
• Durchmesser ø 50 mm
• in 1 Farbe erhältlich
• schwarzer Gummi-Puffer
