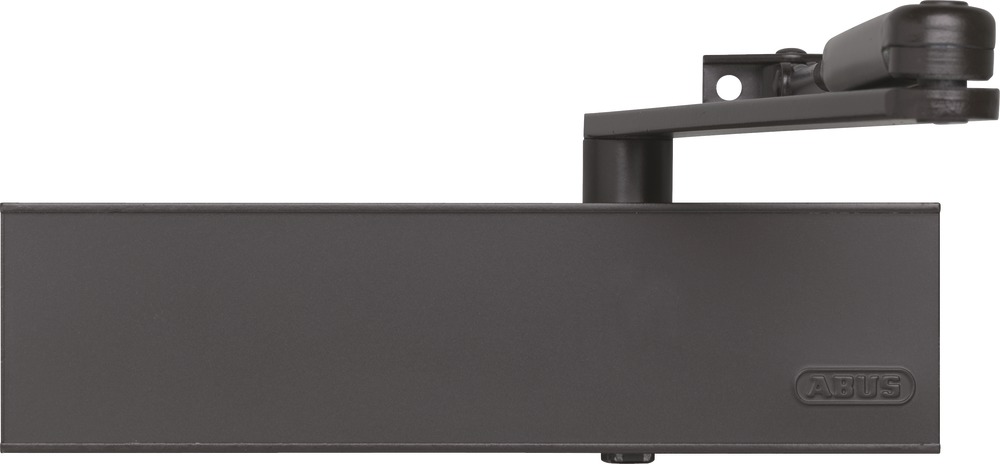

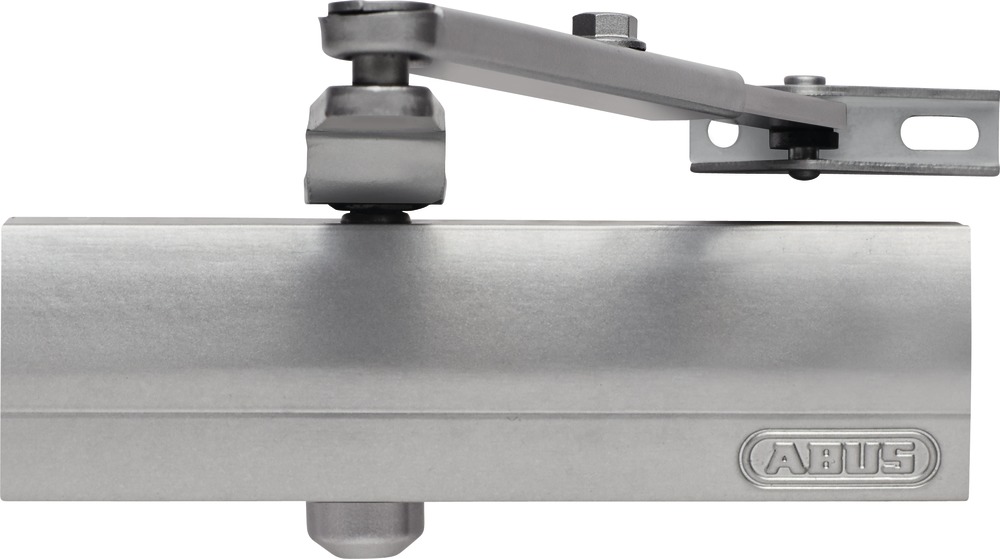

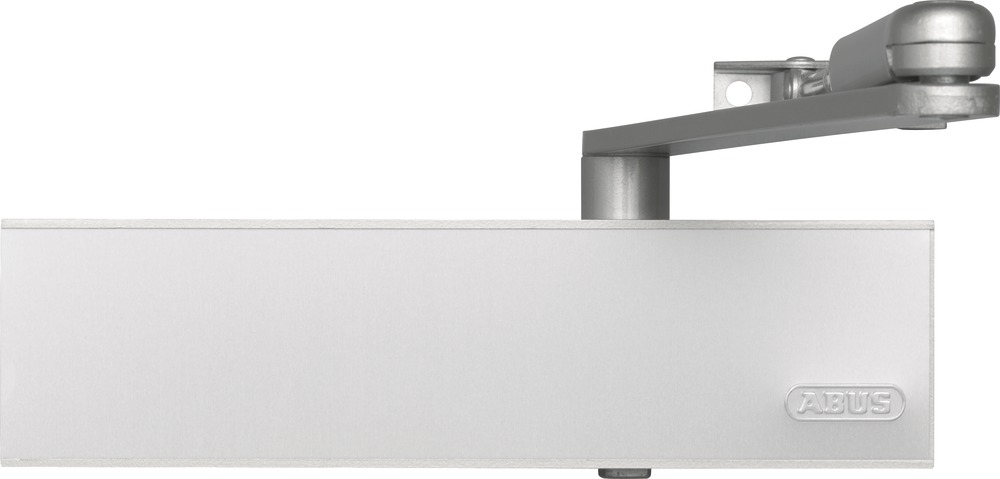

ABUS Türschließer 8103
194,13 €*
Verfügbare Farben:
Komfortabler Gestängetürschließer für stufenloses Schließen von Haustüren, Wohnungs-Abschlusstüren und FeuerschutztürenABUS 8103 - Technologie:Geprüft nach DIN EN 1154, Schließkraft EN 2 - 4Schließgeschwindigkeit über Ventil stufenlos einstellbarSchließkraft individuell über Stellschraube und Gestängescharnier stufenlos einstellbarSelbstregulierende Öffnungsdämpfung zum Schutz vor Beschädigungen2 Schließbereiche: 180° - 15°; 15° - 0° (Endschlag)Endschlag über Gestänge einstellbarTüröffnung bis 180°Abmessungen: 225 x 40 x 60 mmFarben: braun, silber, weißOptional DIN-Montageplatte (Pflicht bei Feuerschutztüren)Lieferumfang: Türschließer ABUS 8103 inkl. Gestängegeeignet für Türen bis 1100 mm Türblattbreite
Komfortabler Gestängetürschließer für stufenloses Schließen von Haustüren, Wohnungs-Abschlusstüren und FeuerschutztürenABUS 8103 - Technologie:Geprüft nach DIN EN 1154, Schließkraft EN 2 - 4Schließgeschwindigkeit über Ventil stufenlos einstellbarSchließkraft individuell über Stellschraube und Gestängescharnier stufenlos einstellbarSelbstregulierende Öffnungsdämpfung zum Schutz vor Beschädigungen2 Schließbereiche: 180° - 15°; 15° - 0° (Endschlag)Endschlag über Gestänge einstellbarTüröffnung bis 180°Abmessungen: 225 x 40 x 60 mmFarben: braun, silber, weißOptional DIN-Montageplatte (Pflicht bei Feuerschutztüren)Lieferumfang: Türschließer ABUS 8103 inkl. Gestängegeeignet für Türen bis 1100 mm Türblattbreite
4 Ausführungen
Ab

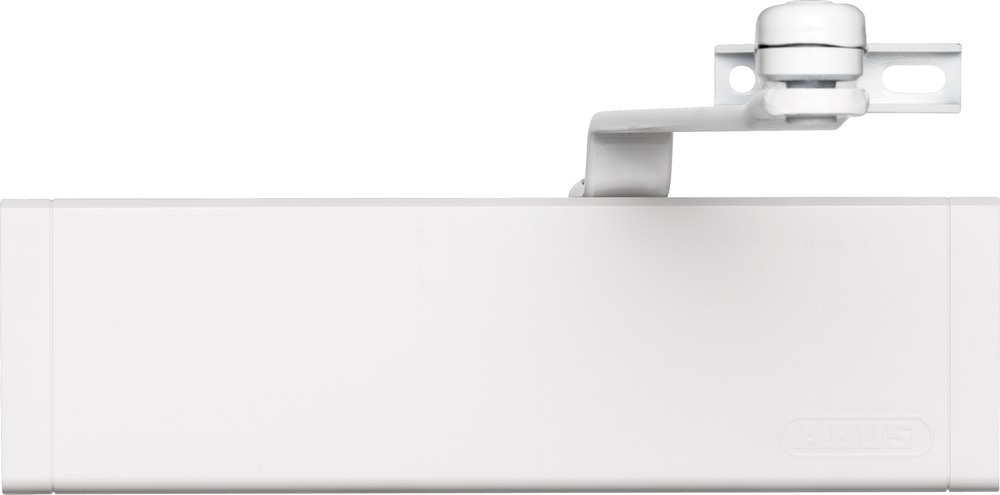

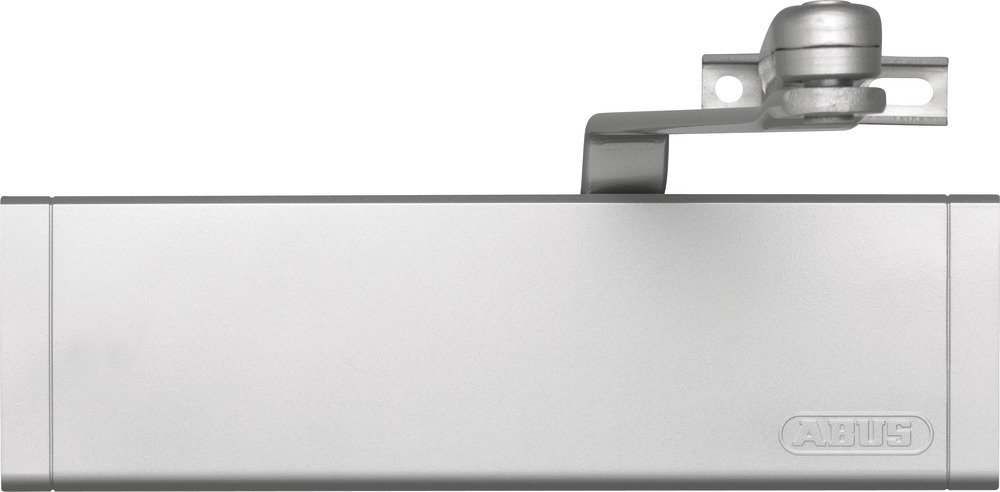

ABUS Türschließer 7603
116,14 €*
Verfügbare Farben:
Komfortabler Gestängetürschließer für Haustüren und Wohnungs-Abschlusstüren.ABUS 7603 - Technologie:Schließkraft individuell über Montageposition wählbar: EN 2/3/4Schließgeschwindigkeit über Ventil stufenlos einstellbar2 Schließbereiche: 180° - 15°; 15° - 0° (Endschlag) Türöffnung bis 180°Abmessungen: 228 x 47,5 x 69 mmFarben: braun, silber, weißwird mit Standard-Gestänge geliefertABUS 7603 - Montage:Für Haus-Eingangstüren und Wohnungs-AbschlusstürenGeeignet für Türblattbreiten bis 1100 mmDIN rechts / DIN links verwendbar
Komfortabler Gestängetürschließer für Haustüren und Wohnungs-Abschlusstüren.ABUS 7603 - Technologie:Schließkraft individuell über Montageposition wählbar: EN 2/3/4Schließgeschwindigkeit über Ventil stufenlos einstellbar2 Schließbereiche: 180° - 15°; 15° - 0° (Endschlag) Türöffnung bis 180°Abmessungen: 228 x 47,5 x 69 mmFarben: braun, silber, weißwird mit Standard-Gestänge geliefertABUS 7603 - Montage:Für Haus-Eingangstüren und Wohnungs-AbschlusstürenGeeignet für Türblattbreiten bis 1100 mmDIN rechts / DIN links verwendbar
3 Ausführungen
Ab
Oben-Türschließer DORMA TS 92 XEA G
239,51 €*
DORMAKABA Objekttür Oben-Türschließer, Ausführung: ohne Gleitschiene, Größe: EN 1-4, Modell: TS 92 XEA 1-4 G, DIN-Richtung: DIN Links-Rechts, Material: Aluminium, Farbe: schwarz, Farbton: tiefschwarz, RAL Farbton: RAL 9005, Oberfläche: lackiert, Türflügelanzahl: einflügelig, Norm: EN 1154, DIN SPEC 1104, DIN 18040, Befestigungsart: aufliegend, Montageart: Türblattmontage Bandgegenseite, Sturzmontage Bandseite, Schließerbreite: 305 mm, Schließerhöhe: 65 mm, Schließertiefe: 50 mm, Schließgeschwindigkeit: stufenlos einstellbar, Schließkraft: stufenlos einstellbar, Schließgeschwindigkeit: stufenlos einstellbar, Schließkraft: stufenlos einstellbar, Türart: Anschlagtür, Feuerschutztür, Rauchschutztür, Türausprägung: Türe gefälzt, Türe stumpf
DORMAKABA Objekttür Oben-Türschließer, Ausführung: ohne Gleitschiene, Größe: EN 1-4, Modell: TS 92 XEA 1-4 G, DIN-Richtung: DIN Links-Rechts, Material: Aluminium, Farbe: schwarz, Farbton: tiefschwarz, RAL Farbton: RAL 9005, Oberfläche: lackiert, Türflügelanzahl: einflügelig, Norm: EN 1154, DIN SPEC 1104, DIN 18040, Befestigungsart: aufliegend, Montageart: Türblattmontage Bandgegenseite, Sturzmontage Bandseite, Schließerbreite: 305 mm, Schließerhöhe: 65 mm, Schließertiefe: 50 mm, Schließgeschwindigkeit: stufenlos einstellbar, Schließkraft: stufenlos einstellbar, Schließgeschwindigkeit: stufenlos einstellbar, Schließkraft: stufenlos einstellbar, Türart: Anschlagtür, Feuerschutztür, Rauchschutztür, Türausprägung: Türe gefälzt, Türe stumpf
6 Ausführungen
Ab
Oben-Türschließer DORMA TS 92 XEA B
239,51 €*
DORMAKABA Objekttür Oben-Türschließer, Ausführung: ohne Gleitschiene, Größe: EN 1-4, Modell: TS 92 XEA 1-4 B, DIN-Richtung: DIN Links-Rechts, Material: aluminium, Farbe: weiß, Farbton: reinweiß, RAL Farbton: RAL 9010, Oberfläche: lackiert, Türflügelanzahl: einflügelig, Norm: EN 1154, DIN SPEC 1104, DIN 18040, Befestigungsart: aufliegend, Montageart: Türblattmontage Bandseite, Sturzmontage Bandgegenseite, Schließerbreite: 305 mm, Schließerhöhe: 65 mm, Schließertiefe: 50 mm, Schließgeschwindigkeit: stufenlos einstellbar, Schließkraft: stufenlos einstellbar, Schließgeschwindigkeit: stufenlos einstellbar, Schließkraft: stufenlos einstellbar, Türart: Anschlagtür, Feuerschutztür, Rauchschutztür, Türausprägung: Türe gefälzt, Türe stumpf
DORMAKABA Objekttür Oben-Türschließer, Ausführung: ohne Gleitschiene, Größe: EN 1-4, Modell: TS 92 XEA 1-4 B, DIN-Richtung: DIN Links-Rechts, Material: aluminium, Farbe: weiß, Farbton: reinweiß, RAL Farbton: RAL 9010, Oberfläche: lackiert, Türflügelanzahl: einflügelig, Norm: EN 1154, DIN SPEC 1104, DIN 18040, Befestigungsart: aufliegend, Montageart: Türblattmontage Bandseite, Sturzmontage Bandgegenseite, Schließerbreite: 305 mm, Schließerhöhe: 65 mm, Schließertiefe: 50 mm, Schließgeschwindigkeit: stufenlos einstellbar, Schließkraft: stufenlos einstellbar, Schließgeschwindigkeit: stufenlos einstellbar, Schließkraft: stufenlos einstellbar, Türart: Anschlagtür, Feuerschutztür, Rauchschutztür, Türausprägung: Türe gefälzt, Türe stumpf
6 Ausführungen
Ab
Boden-Türschließer DORMA BTS 80 EMB
2.042,21 €*
DORMAKABA Objekttür Boden-Türschließer, Ausführung: mit Zementkasten, verstellbar, Größe: EN 5, Modell: BTS 80 EMB, Ergänzung: mit Schließkraft, mit Schließgeschwindigkeit, mit Endschlag, mit Öffnungsdämpfung, mit Feststellung, DIN-Richtung: DIN Rechts, Befestigungsart: unsichtbarer Einbau, Funktion: mit elektromagnetisch-hydraulischer Feststellung, Öffnungswinkel: 175 °, Öffnungswinkel: 175, Montageart: für Anschlagtüren, Feststellbereich von: 75 °, Feststellbereich bis: 180 °, Türbreite max.: 1250 mm, Türgewicht max.: 300 kg, Türart: Abschlusstür, Feuerschutztür, Rauchschutztür, Türausprägung: Türe gefälzt, Türe stumpf, Türflügelanzahl: einflügelig, Schließerhöhe: 60 mm, Schließertiefe: 78 mm, Betriebsspannung: 24 V, Stromart Betriebsspannung: DC, Norm: EN 1154, EN 1155, DIN SPEC 1104
DORMAKABA Objekttür Boden-Türschließer, Ausführung: mit Zementkasten, verstellbar, Größe: EN 5, Modell: BTS 80 EMB, Ergänzung: mit Schließkraft, mit Schließgeschwindigkeit, mit Endschlag, mit Öffnungsdämpfung, mit Feststellung, DIN-Richtung: DIN Rechts, Befestigungsart: unsichtbarer Einbau, Funktion: mit elektromagnetisch-hydraulischer Feststellung, Öffnungswinkel: 175 °, Öffnungswinkel: 175, Montageart: für Anschlagtüren, Feststellbereich von: 75 °, Feststellbereich bis: 180 °, Türbreite max.: 1250 mm, Türgewicht max.: 300 kg, Türart: Abschlusstür, Feuerschutztür, Rauchschutztür, Türausprägung: Türe gefälzt, Türe stumpf, Türflügelanzahl: einflügelig, Schließerhöhe: 60 mm, Schließertiefe: 78 mm, Betriebsspannung: 24 V, Stromart Betriebsspannung: DC, Norm: EN 1154, EN 1155, DIN SPEC 1104
6 Ausführungen
Ab

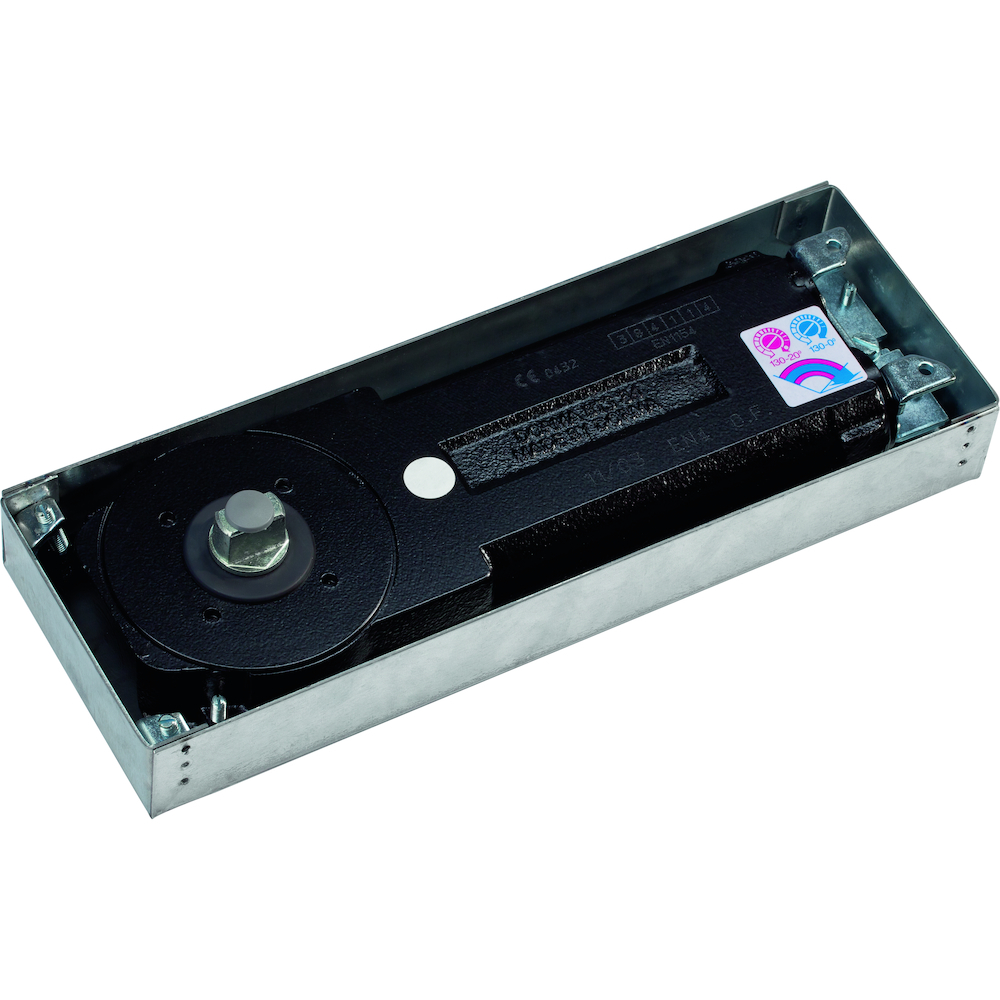

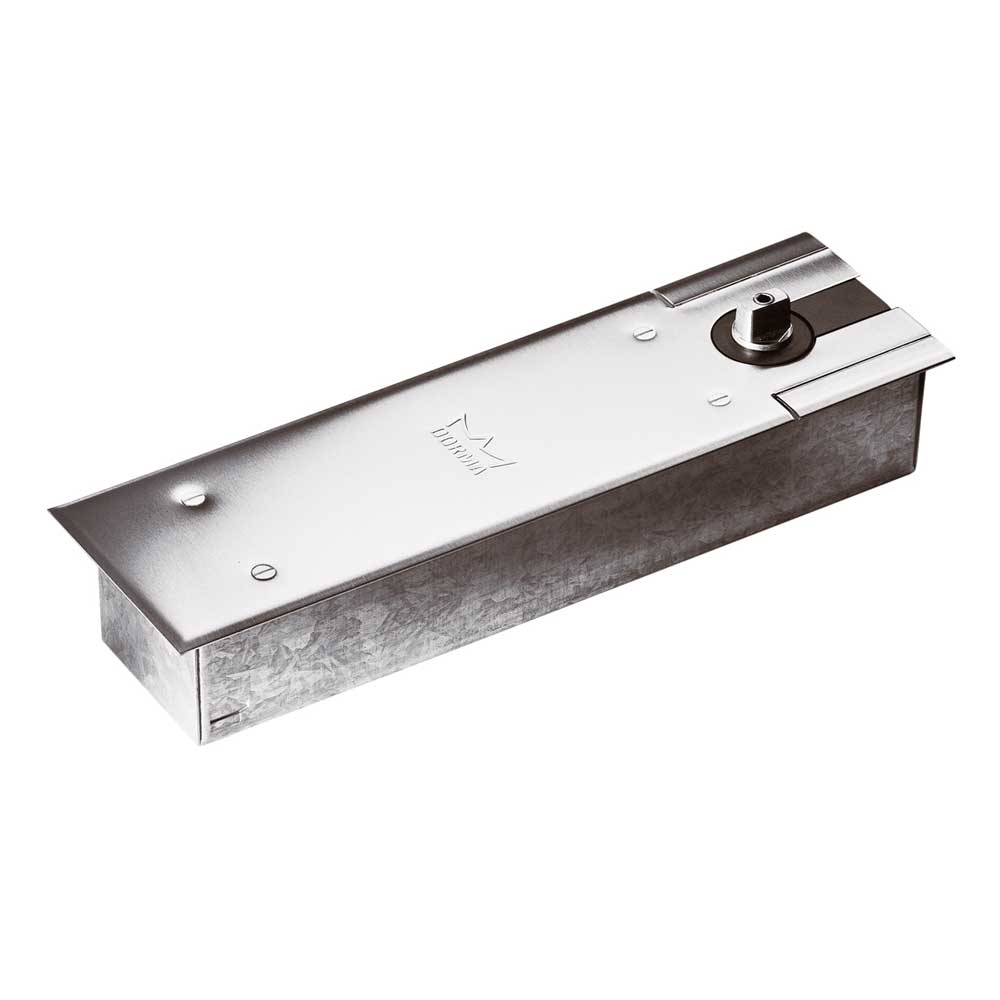

Bodentürschließer Dormakaba BTS 80
984,48 €*
Der DORMA Boden-Türschließer BTS 80 ist nahezu unsichtbar im Boden angebracht. Durch den Systembaukasten können vielfältige Funktions- und Einsatzmöglichkeiten für 1-flügelige und 2-flügelige Türen realisiert werden.
DORMA BTS 80 Boden-Türschließer - Einsatzgebiete
- verdeckter Einbau- für 1- und 2-flügelige Türen bis zu 1.400 mm Flüglebreite- für Türflügelgewichte bis zu 300 kg- leichtes Türöffnen gem. DIN SPEC 1104- DIN-L und DIN-R verwendbar- auch für Pendeltüren geeignet- wird mit Zementkasten geliefert- ACHTUNG: Die Universalabdeckplatte gehört NICHT zum Lieferumfang und muss seperat mitbestellt werdenDie Schließkraft beträgt EN 4 und ist ausreichend für Türen bis 1100 mm Türbreite.
Die Schließgeschwindigkeit lässt sich über ein Ventil einstellen und auch die Feststellung ist einstellbar.
DORMA BTS 80 Boden-Türschließer - technische Daten
Schließkraft: EN 4
max. Türblattbreite: 1.100 mm
max. Türgewicht: 300 kg
Schließgeschwindigkeit über Ventil stufenlos einstellbar (175 - 0°)
mechanische Öffnungsdämpfung
Schließverzögerung über Ventil stufenlos einstellbar
Abmessung (BxHxT): 78 x 60 x 341 mm
Gewicht: 7,1 kg
Der DORMA Boden-Türschließer BTS 80 ist nahezu unsichtbar im Boden angebracht. Durch den Systembaukasten können vielfältige Funktions- und Einsatzmöglichkeiten für 1-flügelige und 2-flügelige Türen realisiert werden.
DORMA BTS 80 Boden-Türschließer - Einsatzgebiete
- verdeckter Einbau- für 1- und 2-flügelige Türen bis zu 1.400 mm Flüglebreite- für Türflügelgewichte bis zu 300 kg- leichtes Türöffnen gem. DIN SPEC 1104- DIN-L und DIN-R verwendbar- auch für Pendeltüren geeignet- wird mit Zementkasten geliefert- ACHTUNG: Die Universalabdeckplatte gehört NICHT zum Lieferumfang und muss seperat mitbestellt werdenDie Schließkraft beträgt EN 4 und ist ausreichend für Türen bis 1100 mm Türbreite.
Die Schließgeschwindigkeit lässt sich über ein Ventil einstellen und auch die Feststellung ist einstellbar.
DORMA BTS 80 Boden-Türschließer - technische Daten
Schließkraft: EN 4
max. Türblattbreite: 1.100 mm
max. Türgewicht: 300 kg
Schließgeschwindigkeit über Ventil stufenlos einstellbar (175 - 0°)
mechanische Öffnungsdämpfung
Schließverzögerung über Ventil stufenlos einstellbar
Abmessung (BxHxT): 78 x 60 x 341 mm
Gewicht: 7,1 kg
3 Ausführungen
Ab

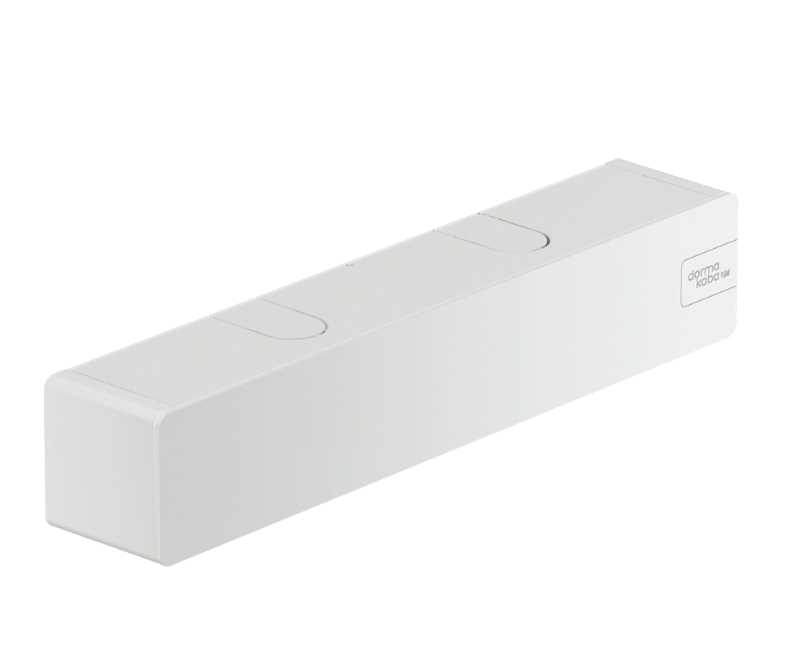

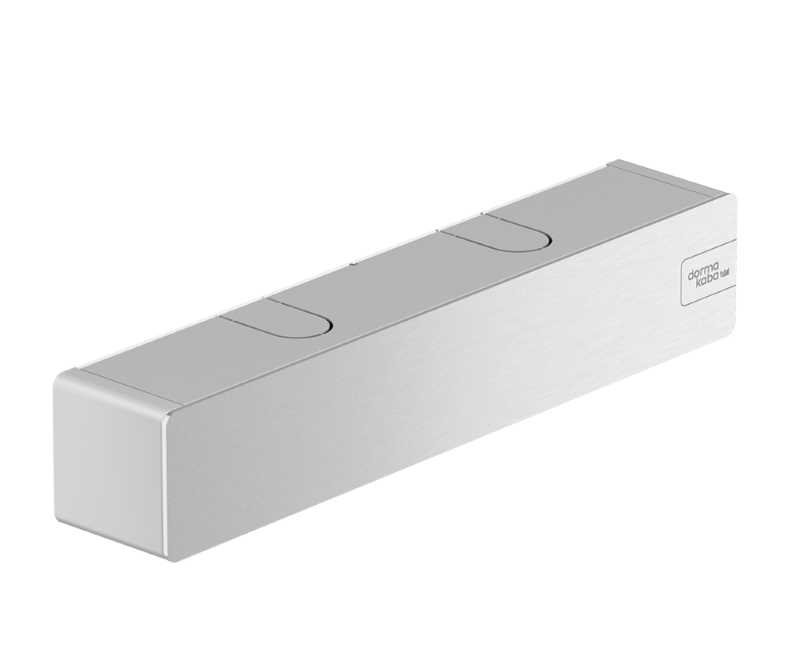

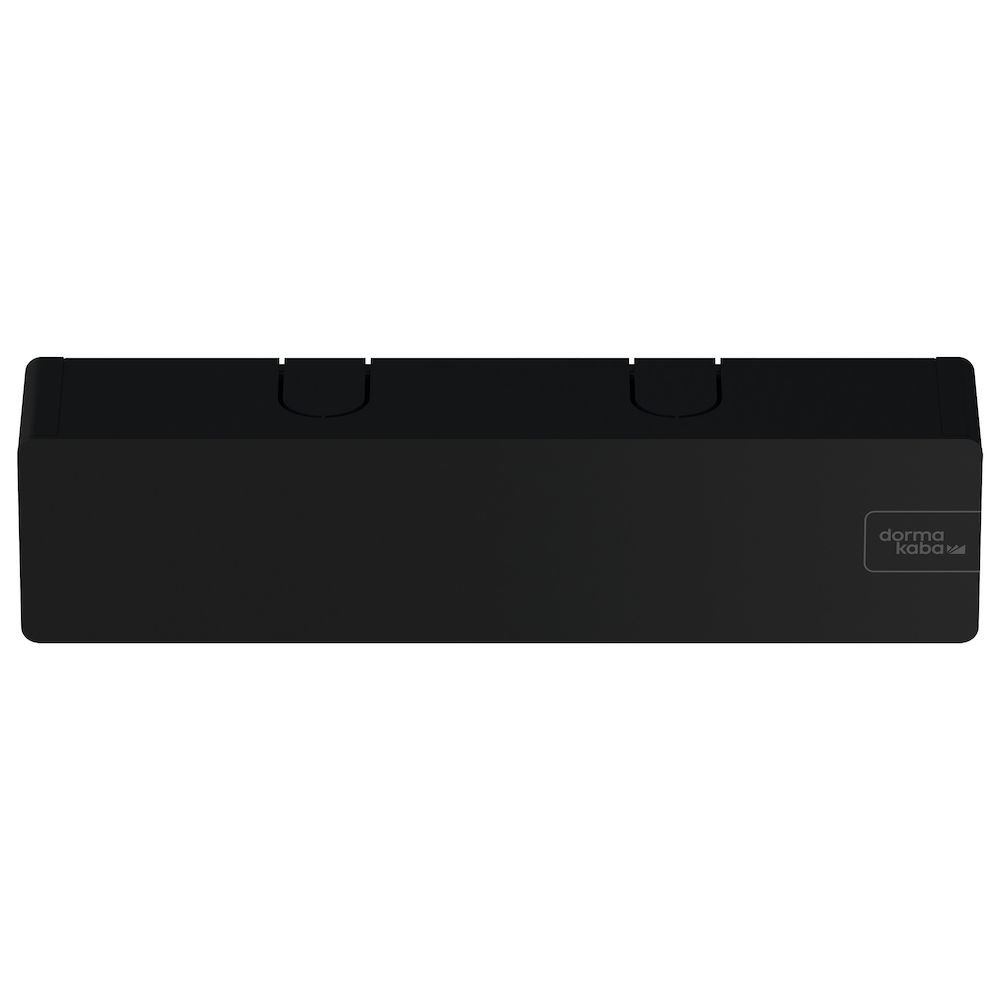

Oben-Türschließer DORMA TS 98 XEA
412,78 €*
Verfügbare Farben:
Das Multitalent für alle Fälle
Ob individuelle Lebensräume oder moderne Arbeitswelten – der Gleitschienentürschließer TS 98 XEA erfüllt höchste Ansprüche an Qualität, Komfort und Design. Architekten, Planer sowie Bauherren profitieren bei nahezu allen Projektanforderungen von zahlreichen Vorteilen des bis ins Detail durchdachten Systems.
Die besten Eigenschaften vereint
Der TS 98 XEA ist ein Gleitschienentürschließer für alle Fälle: Seine clever Technik bietet in allen vier Montagearten vielfältige Einsatzmöglichkeiten an der Tür. Die EASY OPEN Technologie macht Ihnen nach DIN 18040 und DIN SPEC 1104 ganz einfach den Weg frei. Mit seinem zusätzlichen Schließbereich sorgt der TS 98 XEA dank SoftFlow für absolut leise Auftritte und selbst in Kältesituationen von bis zu -40°C zeigt sich der Türschließer völlig unbeeindruckt.
Dorma TS 98 XEA - Ausstattungshighlights im Überblick
- 1 Schließkörper für alle 4 Montagearten- großer Schließkraftbereich für Türbreiten bis 1400 mm- nahezu lautloses Türschließen durch SoftFlow Schließbereich (Einstellbereich von 15° bis 0°)- Öffnungsdämpfung und Schließverzögerung in allen 4 Montagearten- Selbstschließend aus 180°-Öffnungswinkel (Normalmontage)- bewährte EASY OPEN Technologie ermöglicht Barrierefreiheit nach DIN SPEC 1104 und DIN 18040- elegantes Design- Schließkrafteinstellung von vorne per Akkuschrauber möglich- optische Schließkraftanzeige- schließt Türen bis 300 kg (mit Standard-Gleitschiene)- Schließkraftbereich EN 1-6
Daten und Ausstattung des TS 98 XEA
Schließkraft EN 1-6 stufenlos einstellbar
geeignet für allgemeine Türen, Außentüren und Feuer- und Rauchschutztüren bis 1400 mm Türblattbreite
DIN-L und DIN-R verwendbar
geeignet für Bandseiten- und Bandgegenseitenmontage
Schliesskraft über Stellschraube stufenlos von vorne einstellbar
optische Schliesskraftanzeige
Schliessgeschwindigkeit stufenlos über Ventil einstellbar
SoftFlow-Schließbereich stufenlos über Ventil einstellbar
Endschlag stufenlos über Ventil einstellbar
Öffnungsdämpfung (BC/ÖD) stufenlos über Ventil einstellbar
Schliessverzögerung (DC/SV) stufenlos über Ventil einstellbar
Gewicht ca. 4,5 Kg
Abmessungen (LxBxH): 327 x 59 x 60 mm
Farben: Silber, Weiß (RAL9010), Weiß (RAL9016), Schwarz, Gold, Edelstahl, Wunschfarbe (nach RAL)
Ein Schließkörper - drei Gleitschienen
Der TS 98 XEA ist extrem flexibel bei der Zusammenstellung. Sie bestellen immer den selben Schließkörper und dazu die passende Gleitschiene. Hier haben Sie die Wahl zwischen der Standard-Variante (die Sie in allen 4 Montagearten verwenden können), der EMF-Variante (mit elektromagnetischer Feststellung, geeignet für die Montagearten Bandseite/Türblattmontage und Bandgegenseite/Türblattmontage) und der EMR-Variante (mit elektromagnetischer Feststellung und Rauchmeldezentrale, geeignet für die Montagearten Bandseite/Türblattmontage und Bandgegenseite/Türblattmontage). Bitte beachten Sie, dass sowohl die EMF- als auch die EMR-Variante einen 220V-Stromanschluss benötigen.Zusätzlich gibt es sowohl den Schließkörper als auch jede der Gleitschienen-Varianten in unterschiedlichen Farben. Diese können Sie untereinander kombinieren und so das komplette System nach ihren Bedürfnisse personalisieren. Sogar eine individuelle Farbgestaltung in RAL-Farben ist möglich. Auf Grund dieser hohen Flexibilität bitte wir Sie, sich ihr Wunschzubehör hier mitzubestellen.
Die hier gezeigte Version ist für die Montage an 1-flügeligen Türen geeignet. Sollten Sie diesen Türschließer für erweiterte Anwendungen (2-flügelige Türen oder elektromagnetischer Verschluß mit und ohne Rauchmeldezentrale) benötigen, schreiben Sie uns bitte über unser Kontaktformular an. Gerne helfen wir Ihnen das richtige Produkt für Sie zu finden und erstellen Ihnen hierfür ein individuelles Angebot.
Bitte beachten Sie: Sollten Sie einen bereits in Verwendung befindlichen DORMA-Türschließer ersetzen wollen, der VOR dem Jahr 2000 produziert wurde, empfehlen wir, neben dem Türschließer auch ein neues Gestänge sowie eine Montageplatte mit zu bestellen, da hier einige Änderungen vorgenommen worden sind und die alten Aufnahmen nicht mehr passend sind!
Der DORMA TS 98 XEA im Vergleich:
TS 73 V
TS 83
TS 93 Basic B1/G2
TS 93 System B1/G2
TS 98 XEA
Schließkraft (Größe)
EN 2-4
EN 3-6 / EN 7
EN 2-5
EN 2-5 / EN 5-7
EN 1-6
Allgemeine Türbreite3
max 1100 mm
max 1400 / 1600 mm
max 1250 mm
max 1250 / 1600 mm
max 1400 mm
Außentüren nach außen öffnend3
-
max 1400 / 1600 mm
max 1250 mm
max 1250 / 1600 mm
max 1400 mm
Feuer- und Rauchschutztüren3
max 1100 mm
max 1400 / 1600 mm
max 1250 mm
max 1250 / 1600 mm
max 1400 mm
leichte Ausführung für DIN links und DIN rechts
ja
ja
ja
ja
ja
Standard-Gestänge
ja
ja
-
-
-
Flachform-Gestänge
ja
ja
-
-
-
Gleitschiene (Gestänge)
-
-
ja
ja
ja
Schließkraft über Stellschraubestufenlos einstellbar
ja
ja / fix
ja
ja
ja
Schließgeschwindigkeit :
- über Ventil einstellbar
180° - 15°
180° - 15° / nein
ja
ja
ja
- stufenlos einstellbar
15° - 0°
nein / ja
ja
ja
ja
Endschlag stufenlos einstellbar über:
Gestänge
Gestänge
Ventil
Ventil
Ventil
Öffnungsdämpfung (BC/ÖD) - selbstregulierend
ja
ja
-
-
-
Öffnungsdämpfung (BC/ÖD) - einstellbar über Ventil
ja
ja
ja
ja
ja
Schließverzögerung über Ventil stufenlos einstellbar (DC/SV)
-
Option / nein
-
ja
ja
Festestellung
-
Option
Option
Option
Option
Gewicht
1,3 kg
1,7 kg / 3,3 kg
3,5 kg
3,5 / 5,2 kg
4,5 kg
Abmessung LxBxH in mm
225x40x60
245x46x60 / 293x47x60
275x53x60
275x53x60 / 285x62x71
327x59x60
Geprüft nach
EN 1154
EN 1154
EN 1154
EN 1154/EN1155
EN1154/EN1155
Gekennzeichnung
CE
CE
CE
CE
CE
Quelle: DORMA 2017. Angaben ohne Gewähr.
Das Multitalent für alle Fälle
Ob individuelle Lebensräume oder moderne Arbeitswelten – der Gleitschienentürschließer TS 98 XEA erfüllt höchste Ansprüche an Qualität, Komfort und Design. Architekten, Planer sowie Bauherren profitieren bei nahezu allen Projektanforderungen von zahlreichen Vorteilen des bis ins Detail durchdachten Systems.
Die besten Eigenschaften vereint
Der TS 98 XEA ist ein Gleitschienentürschließer für alle Fälle: Seine clever Technik bietet in allen vier Montagearten vielfältige Einsatzmöglichkeiten an der Tür. Die EASY OPEN Technologie macht Ihnen nach DIN 18040 und DIN SPEC 1104 ganz einfach den Weg frei. Mit seinem zusätzlichen Schließbereich sorgt der TS 98 XEA dank SoftFlow für absolut leise Auftritte und selbst in Kältesituationen von bis zu -40°C zeigt sich der Türschließer völlig unbeeindruckt.
Dorma TS 98 XEA - Ausstattungshighlights im Überblick
- 1 Schließkörper für alle 4 Montagearten- großer Schließkraftbereich für Türbreiten bis 1400 mm- nahezu lautloses Türschließen durch SoftFlow Schließbereich (Einstellbereich von 15° bis 0°)- Öffnungsdämpfung und Schließverzögerung in allen 4 Montagearten- Selbstschließend aus 180°-Öffnungswinkel (Normalmontage)- bewährte EASY OPEN Technologie ermöglicht Barrierefreiheit nach DIN SPEC 1104 und DIN 18040- elegantes Design- Schließkrafteinstellung von vorne per Akkuschrauber möglich- optische Schließkraftanzeige- schließt Türen bis 300 kg (mit Standard-Gleitschiene)- Schließkraftbereich EN 1-6
Daten und Ausstattung des TS 98 XEA
Schließkraft EN 1-6 stufenlos einstellbar
geeignet für allgemeine Türen, Außentüren und Feuer- und Rauchschutztüren bis 1400 mm Türblattbreite
DIN-L und DIN-R verwendbar
geeignet für Bandseiten- und Bandgegenseitenmontage
Schliesskraft über Stellschraube stufenlos von vorne einstellbar
optische Schliesskraftanzeige
Schliessgeschwindigkeit stufenlos über Ventil einstellbar
SoftFlow-Schließbereich stufenlos über Ventil einstellbar
Endschlag stufenlos über Ventil einstellbar
Öffnungsdämpfung (BC/ÖD) stufenlos über Ventil einstellbar
Schliessverzögerung (DC/SV) stufenlos über Ventil einstellbar
Gewicht ca. 4,5 Kg
Abmessungen (LxBxH): 327 x 59 x 60 mm
Farben: Silber, Weiß (RAL9010), Weiß (RAL9016), Schwarz, Gold, Edelstahl, Wunschfarbe (nach RAL)
Ein Schließkörper - drei Gleitschienen
Der TS 98 XEA ist extrem flexibel bei der Zusammenstellung. Sie bestellen immer den selben Schließkörper und dazu die passende Gleitschiene. Hier haben Sie die Wahl zwischen der Standard-Variante (die Sie in allen 4 Montagearten verwenden können), der EMF-Variante (mit elektromagnetischer Feststellung, geeignet für die Montagearten Bandseite/Türblattmontage und Bandgegenseite/Türblattmontage) und der EMR-Variante (mit elektromagnetischer Feststellung und Rauchmeldezentrale, geeignet für die Montagearten Bandseite/Türblattmontage und Bandgegenseite/Türblattmontage). Bitte beachten Sie, dass sowohl die EMF- als auch die EMR-Variante einen 220V-Stromanschluss benötigen.Zusätzlich gibt es sowohl den Schließkörper als auch jede der Gleitschienen-Varianten in unterschiedlichen Farben. Diese können Sie untereinander kombinieren und so das komplette System nach ihren Bedürfnisse personalisieren. Sogar eine individuelle Farbgestaltung in RAL-Farben ist möglich. Auf Grund dieser hohen Flexibilität bitte wir Sie, sich ihr Wunschzubehör hier mitzubestellen.
Die hier gezeigte Version ist für die Montage an 1-flügeligen Türen geeignet. Sollten Sie diesen Türschließer für erweiterte Anwendungen (2-flügelige Türen oder elektromagnetischer Verschluß mit und ohne Rauchmeldezentrale) benötigen, schreiben Sie uns bitte über unser Kontaktformular an. Gerne helfen wir Ihnen das richtige Produkt für Sie zu finden und erstellen Ihnen hierfür ein individuelles Angebot.
Bitte beachten Sie: Sollten Sie einen bereits in Verwendung befindlichen DORMA-Türschließer ersetzen wollen, der VOR dem Jahr 2000 produziert wurde, empfehlen wir, neben dem Türschließer auch ein neues Gestänge sowie eine Montageplatte mit zu bestellen, da hier einige Änderungen vorgenommen worden sind und die alten Aufnahmen nicht mehr passend sind!
Der DORMA TS 98 XEA im Vergleich:
TS 73 V
TS 83
TS 93 Basic B1/G2
TS 93 System B1/G2
TS 98 XEA
Schließkraft (Größe)
EN 2-4
EN 3-6 / EN 7
EN 2-5
EN 2-5 / EN 5-7
EN 1-6
Allgemeine Türbreite3
max 1100 mm
max 1400 / 1600 mm
max 1250 mm
max 1250 / 1600 mm
max 1400 mm
Außentüren nach außen öffnend3
-
max 1400 / 1600 mm
max 1250 mm
max 1250 / 1600 mm
max 1400 mm
Feuer- und Rauchschutztüren3
max 1100 mm
max 1400 / 1600 mm
max 1250 mm
max 1250 / 1600 mm
max 1400 mm
leichte Ausführung für DIN links und DIN rechts
ja
ja
ja
ja
ja
Standard-Gestänge
ja
ja
-
-
-
Flachform-Gestänge
ja
ja
-
-
-
Gleitschiene (Gestänge)
-
-
ja
ja
ja
Schließkraft über Stellschraubestufenlos einstellbar
ja
ja / fix
ja
ja
ja
Schließgeschwindigkeit :
- über Ventil einstellbar
180° - 15°
180° - 15° / nein
ja
ja
ja
- stufenlos einstellbar
15° - 0°
nein / ja
ja
ja
ja
Endschlag stufenlos einstellbar über:
Gestänge
Gestänge
Ventil
Ventil
Ventil
Öffnungsdämpfung (BC/ÖD) - selbstregulierend
ja
ja
-
-
-
Öffnungsdämpfung (BC/ÖD) - einstellbar über Ventil
ja
ja
ja
ja
ja
Schließverzögerung über Ventil stufenlos einstellbar (DC/SV)
-
Option / nein
-
ja
ja
Festestellung
-
Option
Option
Option
Option
Gewicht
1,3 kg
1,7 kg / 3,3 kg
3,5 kg
3,5 / 5,2 kg
4,5 kg
Abmessung LxBxH in mm
225x40x60
245x46x60 / 293x47x60
275x53x60
275x53x60 / 285x62x71
327x59x60
Geprüft nach
EN 1154
EN 1154
EN 1154
EN 1154/EN1155
EN1154/EN1155
Gekennzeichnung
CE
CE
CE
CE
CE
Quelle: DORMA 2017. Angaben ohne Gewähr.
7 Ausführungen
Ab

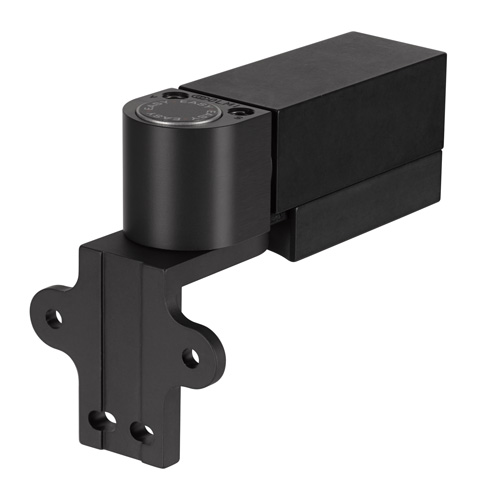

AMF Türschließer 150N
620,37 €*
Türschließer Aluminium matt, schwarz phosphatiert. Einstellbare Schließ- und Endschlaggeschwindigkeit mit Stop bei 0° und +/- 90°. Der Torflügel arretiert sich bei +/-90° sowie bei 0°. Der Schließer kann auch für Pendeltore verwendet werden. Voraussetzung ist, dass kein Anschlagkasten montiert ist. Das Tor wird im Falle einer Selbstarretierung von Hand in Schub gebracht. Die automatische Schließung beginnt bei 70 - 80°. Geeignet für Tore bis 80 kg Torgewicht bei 1 m Flügelbreite. Flurseitige und aufgesetzte Montage möglich. Geeignet für Vierkantprofil.Schließfunktion: DIN rechts/DIN links verwendbar.
Türschließer Aluminium matt, schwarz phosphatiert. Einstellbare Schließ- und Endschlaggeschwindigkeit mit Stop bei 0° und +/- 90°. Der Torflügel arretiert sich bei +/-90° sowie bei 0°. Der Schließer kann auch für Pendeltore verwendet werden. Voraussetzung ist, dass kein Anschlagkasten montiert ist. Das Tor wird im Falle einer Selbstarretierung von Hand in Schub gebracht. Die automatische Schließung beginnt bei 70 - 80°. Geeignet für Tore bis 80 kg Torgewicht bei 1 m Flügelbreite. Flurseitige und aufgesetzte Montage möglich. Geeignet für Vierkantprofil.Schließfunktion: DIN rechts/DIN links verwendbar.
1 Ausführung

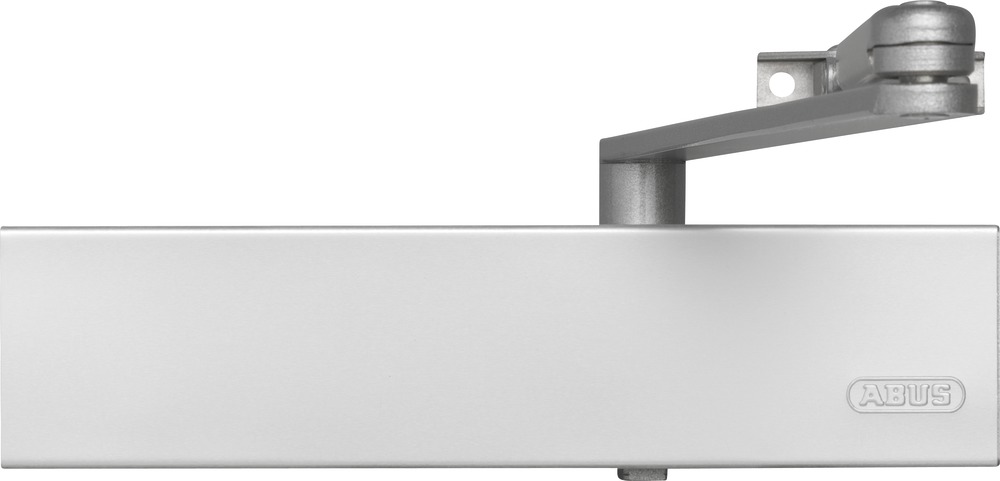

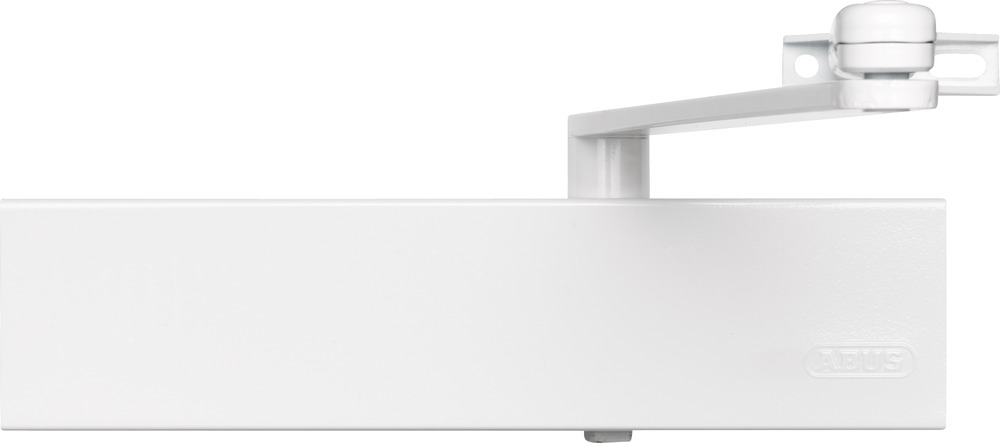

ABUS Türschließer 9603
304,78 €*
Verfügbare Farben:
Komfortabler Türschließer für stufenloses Schließen von Haustüren, Wohnungs-Abschlusstüren und Feuerschutztüren. Dieser Türschließer ist DIN-geprüft: Geprüfte und bestätigte Sicherheit
ABUS 9303 - Technologie:
Geprüft nach DIN EN 1154, Schließkraft EN 3 - 6 stufenlos einstellbar
Schließgeschwindigkeit über Ventil stufenlos einstellbar
2 Schließbereiche: 180° - 15°; 15° - 0° (Endschlag)
Endschlag über Gestänge einstellbar
Schließverzögerung über Ventil
Abmessungen: 245 x 46 x 60 mm
selbstregulierende Öffnungsdämpfung
Farben: silber, weiß
Optional DIN-Montageplatte
Lieferumfang: Türschließer ABUS 8103 inkl. Gestänge
ABUS 9303 - Montage:
Für Haus-Eingangstüren und Wohnungs-Abschlusstüren
Geeignet für Türblattbreiten bis 1400 mm
DIN rechts / DIN links verwendbar
Für Feuerschutztüren in Deutschland geeignet, DIN EN 1154 A (DIN-Montageplatte erforderlich)
Einfache und schnelle Montage
Komfortabler Türschließer für stufenloses Schließen von Haustüren, Wohnungs-Abschlusstüren und Feuerschutztüren. Dieser Türschließer ist DIN-geprüft: Geprüfte und bestätigte Sicherheit
ABUS 9303 - Technologie:
Geprüft nach DIN EN 1154, Schließkraft EN 3 - 6 stufenlos einstellbar
Schließgeschwindigkeit über Ventil stufenlos einstellbar
2 Schließbereiche: 180° - 15°; 15° - 0° (Endschlag)
Endschlag über Gestänge einstellbar
Schließverzögerung über Ventil
Abmessungen: 245 x 46 x 60 mm
selbstregulierende Öffnungsdämpfung
Farben: silber, weiß
Optional DIN-Montageplatte
Lieferumfang: Türschließer ABUS 8103 inkl. Gestänge
ABUS 9303 - Montage:
Für Haus-Eingangstüren und Wohnungs-Abschlusstüren
Geeignet für Türblattbreiten bis 1400 mm
DIN rechts / DIN links verwendbar
Für Feuerschutztüren in Deutschland geeignet, DIN EN 1154 A (DIN-Montageplatte erforderlich)
Einfache und schnelle Montage
2 Ausführungen
Ab

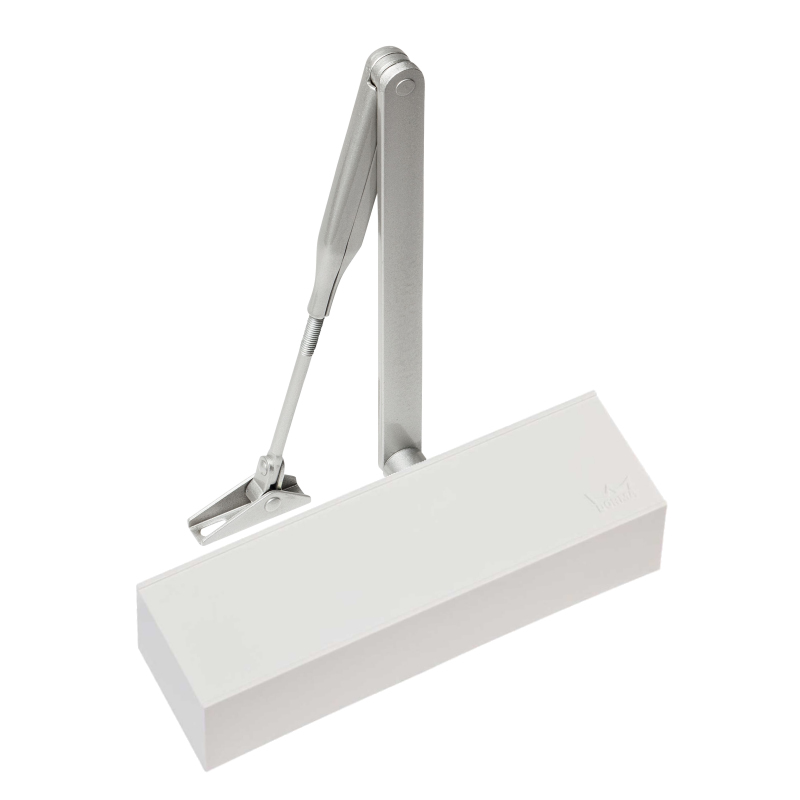

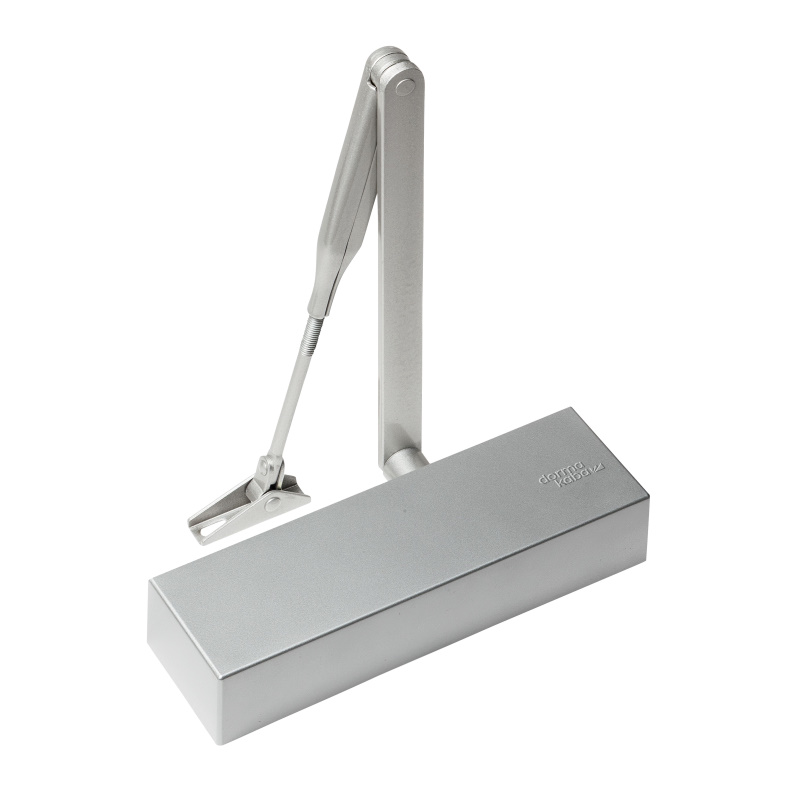

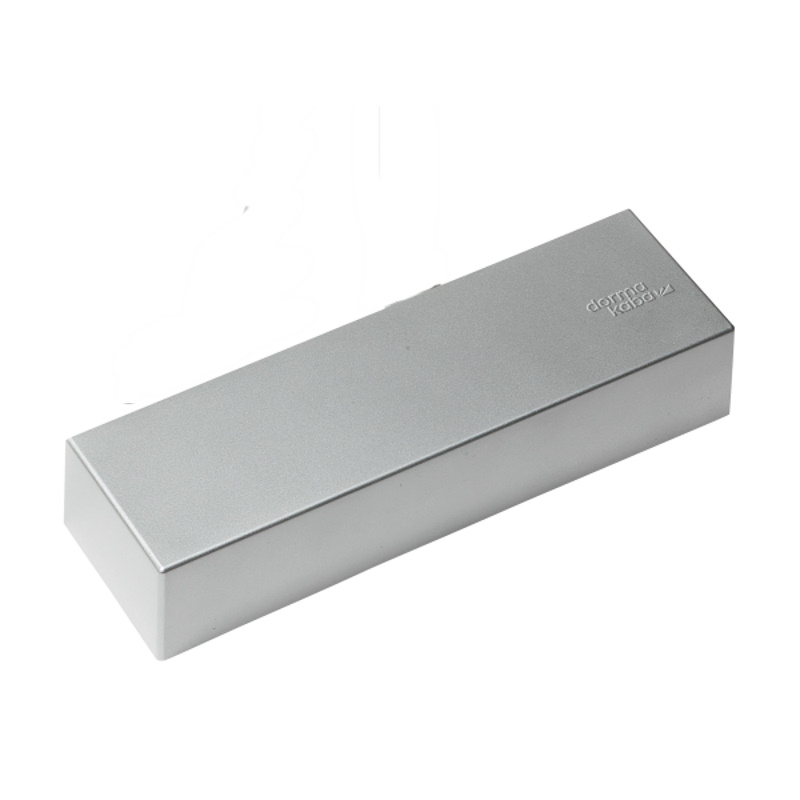

Oben-Türschließer DORMA TS 71, Aluminium
28,16 €*
Verfügbare Farben:
Mit dem Gestängetürschließer TS 71 hat Dormakaba einen Türschließer entwickelt, der die ClassicLine-Serie optimal abrundet. Er überzeugt durch seine einfache und schnelle Montage und seinen marktgerechten Preis. Die Anpassung der Schließkraft an die jeweilige Türgröße erfolgt über das Drehen des Scharniers.
Dorma Türschließer TS 71 - Einsatzgebiete
- Innenbereich- für allgemeinene Türen bis 1100 mm Türbreite- auch für Feuer- und Rauchschutztüren bis 1100 mm Türbreite geeignet- DIN-R und DIN-L verwendbar- Außentüren, nach außen öffnendDie Schließkraft lässt sich zwischen EN 3 und EN 4 beliebig einstellen und ist ausreichend für Türen bis 1100mm Türbreite.
Die Schließgeschwindigkeit ist über 2 Ventile (180°-15° / 15°- 0°) einstellbar.
Die Montage des DORMA TS 71:
Die Montage des DORMA TS 71 erfolgt schnell und einfach. Der Türschließer kann für DIN rechts und DIN links Türen verwendet werden. Er kann sowohl in Normal- als auch in Kopf-/Sturzmontage verbaut werden.
Die Schließergröße/Stärke 3 - 4 passt für viele Anwendungsfälle.
Farbvarianten: Silber und weiß (RAL 9016).
Bitte beachten Sie: Sollten Sie einen bereits in Verwendung befindlichen DORMA-Türschließer ersetzen wollen, der VOR dem Jahr 2000 produziert wurde, empfehlen wir, neben dem Türschließer auch ein neues Gestänge sowie eine Montageplatte mit zu bestellen, da hier einige Änderungen vorgenommen worden sind und die alten Aufnahmen nicht mehr passend sind!
Dorma Türschließer TS 71 - Datenblatt (Daten ohne Gestänge)
TS 71 V
TS 83
TS 93 Basic B1/G2
TS 93 System B1/G2
TS 98 XEA
Schließkraft (Größe)
EN 3-4
EN 3-6 / EN 7
EN 2-5
EN 2-5 / EN 5-7
EN 1-6
Allgemeine Türbreite3
max 1100 mm
max 1400 / 1600 mm
max 1250 mm
max 1250 / 1600 mm
max 1400 mm
Außentüren nach außen öffnend3
max 1100 mm
max 1400 / 1600 mm
max 1250 mm
max 1250 / 1600 mm
max 1400 mm
Feuer- und Rauchschutztüren3
max 1100 mm
max 1400 / 1600 mm
max 1250 mm
max 1250 / 1600 mm
max 1400 mm
leichte Ausführung für DIN links und DIN rechts
ja
ja
ja
ja
ja
Standard-Gestänge
ja
ja
-
-
-
Flachform-Gestänge
ja
ja
-
-
-
Gleitschiene (Gestänge)
-
-
ja
ja
ja
Schließkraft über Stellschraubestufenlos einstellbar
nein, über drehen des Scharniers
ja / fix
ja
ja
ja
Schließgeschwindigkeit :
- über Ventil einstellbar
180° - 15°
180° - 15° / nein
ja
ja
ja
- stufenlos einstellbar
15° - 0°
nein / ja
ja
ja
ja
Endschlag stufenlos einstellbar über:
Gestänge
Gestänge
Ventil
Ventil
Ventil
Öffnungsdämpfung (BC/ÖD) - selbstregulierend
nein
ja
-
-
-
Öffnungsdämpfung (BC/ÖD) - einstellbar über Ventil
nein
ja
ja
ja
ja
Schließverzögerung über Ventil stufenlos einstellbar (DC/SV)
-
Option / nein
-
ja
ja
Festestellung
-
Option
Option
Option
Option
Gewicht
1,2 kg
1,7 kg / 3,3 kg
3,5 kg
3,5 / 5,2 kg
4,5 kg
Abmessung LxBxH in mm
232x45x68
245x46x60 / 293x47x60
275x53x60
275x53x60 / 285x62x71
327x59x60
Geprüft nach
EN 1154
EN 1154
EN 1154
EN 1154/EN1155
EN1154/EN1155
Gekennzeichnung
CE
CE
CE
CE
CE
Quelle: DORMA 2017. Angaben ohne Gewähr.
1) B = Ausführung Türblattmontage auf der Bandseite/ Sturzmontage auf der Bandgegenseite.
2) G = Ausführung Türblattmontage auf der Bandgegenseite/ Sturzmontage auf der Bandseite.
3) Bei Außenmontage in windigen Umgebungen sollte ein stärkerer Türschließer verwendet werden.
Mit dem Gestängetürschließer TS 71 hat Dormakaba einen Türschließer entwickelt, der die ClassicLine-Serie optimal abrundet. Er überzeugt durch seine einfache und schnelle Montage und seinen marktgerechten Preis. Die Anpassung der Schließkraft an die jeweilige Türgröße erfolgt über das Drehen des Scharniers.
Dorma Türschließer TS 71 - Einsatzgebiete
- Innenbereich- für allgemeinene Türen bis 1100 mm Türbreite- auch für Feuer- und Rauchschutztüren bis 1100 mm Türbreite geeignet- DIN-R und DIN-L verwendbar- Außentüren, nach außen öffnendDie Schließkraft lässt sich zwischen EN 3 und EN 4 beliebig einstellen und ist ausreichend für Türen bis 1100mm Türbreite.
Die Schließgeschwindigkeit ist über 2 Ventile (180°-15° / 15°- 0°) einstellbar.
Die Montage des DORMA TS 71:
Die Montage des DORMA TS 71 erfolgt schnell und einfach. Der Türschließer kann für DIN rechts und DIN links Türen verwendet werden. Er kann sowohl in Normal- als auch in Kopf-/Sturzmontage verbaut werden.
Die Schließergröße/Stärke 3 - 4 passt für viele Anwendungsfälle.
Farbvarianten: Silber und weiß (RAL 9016).
Bitte beachten Sie: Sollten Sie einen bereits in Verwendung befindlichen DORMA-Türschließer ersetzen wollen, der VOR dem Jahr 2000 produziert wurde, empfehlen wir, neben dem Türschließer auch ein neues Gestänge sowie eine Montageplatte mit zu bestellen, da hier einige Änderungen vorgenommen worden sind und die alten Aufnahmen nicht mehr passend sind!
Dorma Türschließer TS 71 - Datenblatt (Daten ohne Gestänge)
TS 71 V
TS 83
TS 93 Basic B1/G2
TS 93 System B1/G2
TS 98 XEA
Schließkraft (Größe)
EN 3-4
EN 3-6 / EN 7
EN 2-5
EN 2-5 / EN 5-7
EN 1-6
Allgemeine Türbreite3
max 1100 mm
max 1400 / 1600 mm
max 1250 mm
max 1250 / 1600 mm
max 1400 mm
Außentüren nach außen öffnend3
max 1100 mm
max 1400 / 1600 mm
max 1250 mm
max 1250 / 1600 mm
max 1400 mm
Feuer- und Rauchschutztüren3
max 1100 mm
max 1400 / 1600 mm
max 1250 mm
max 1250 / 1600 mm
max 1400 mm
leichte Ausführung für DIN links und DIN rechts
ja
ja
ja
ja
ja
Standard-Gestänge
ja
ja
-
-
-
Flachform-Gestänge
ja
ja
-
-
-
Gleitschiene (Gestänge)
-
-
ja
ja
ja
Schließkraft über Stellschraubestufenlos einstellbar
nein, über drehen des Scharniers
ja / fix
ja
ja
ja
Schließgeschwindigkeit :
- über Ventil einstellbar
180° - 15°
180° - 15° / nein
ja
ja
ja
- stufenlos einstellbar
15° - 0°
nein / ja
ja
ja
ja
Endschlag stufenlos einstellbar über:
Gestänge
Gestänge
Ventil
Ventil
Ventil
Öffnungsdämpfung (BC/ÖD) - selbstregulierend
nein
ja
-
-
-
Öffnungsdämpfung (BC/ÖD) - einstellbar über Ventil
nein
ja
ja
ja
ja
Schließverzögerung über Ventil stufenlos einstellbar (DC/SV)
-
Option / nein
-
ja
ja
Festestellung
-
Option
Option
Option
Option
Gewicht
1,2 kg
1,7 kg / 3,3 kg
3,5 kg
3,5 / 5,2 kg
4,5 kg
Abmessung LxBxH in mm
232x45x68
245x46x60 / 293x47x60
275x53x60
275x53x60 / 285x62x71
327x59x60
Geprüft nach
EN 1154
EN 1154
EN 1154
EN 1154/EN1155
EN1154/EN1155
Gekennzeichnung
CE
CE
CE
CE
CE
Quelle: DORMA 2017. Angaben ohne Gewähr.
1) B = Ausführung Türblattmontage auf der Bandseite/ Sturzmontage auf der Bandgegenseite.
2) G = Ausführung Türblattmontage auf der Bandgegenseite/ Sturzmontage auf der Bandseite.
3) Bei Außenmontage in windigen Umgebungen sollte ein stärkerer Türschließer verwendet werden.
4 Ausführungen
Ab

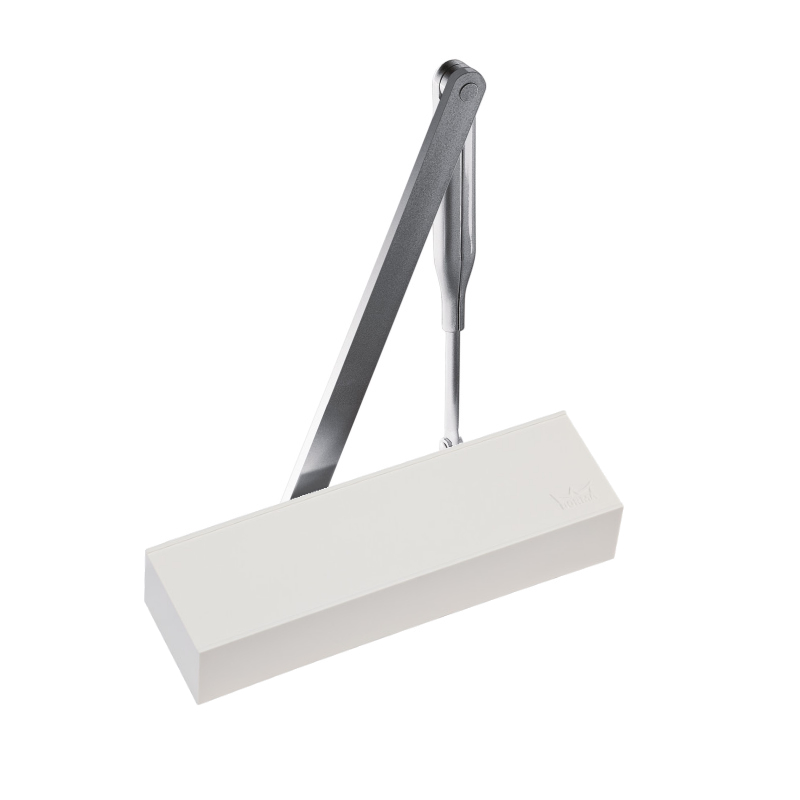

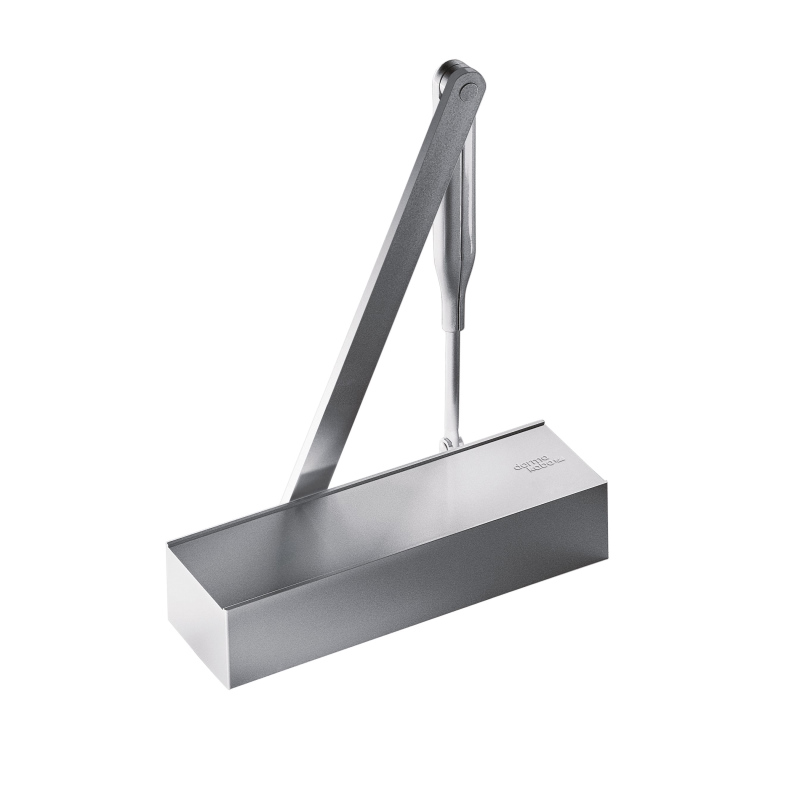

Oben-Türschließer DORMA TS 72, Aluminium
40,19 €*
Verfügbare Farben:
Wenn Türen nach dem Öffnen einfach wieder zugehen sollen, bewährt sich der Gestängetürschließer TS 72 als universell einsetzbarer Türschließer für alle gebräuchlichen Türausführungen und -konstruktionen. Er ist einfach und schnell zu montieren - mit oder ohne Montageplatte. Eine individuelle Anpassung der Schließkraft an die jeweilige Türgröße ist stufenlos über Stellschraube machbar.
Dorma Türschließer TS 72 - Einsatzgebiete
- Innenbereich- für allgemeinene Türen bis 1100 mm Türbreite- auch für Feuer- und Rauchschutztüren bis 1100 mm Türbreite geeignet- DIN-R und DIN-L verwendbar- Außentüren, nach außen öffnendDie Schließkraft lässt sich zwischen EN 2 und EN 4 beliebig einstellen und ist ausreichend für Türen bis 1100mm Türbreite.
Die Schließgeschwindigkeit ist über 2 Ventile (180°-15° / 15°- 0°) einstellbar.
Die Montage des DORMA TS 72:
Die Montage des DORMA TS 72 erfolgt schnell und einfach. Der Türschließer kann für DIN rechts und DIN links Türen verwendet werden. Er kann sowohl in Normal- als auch in Kopf-/Sturzmontage verbaut werden.
Die Schließergröße/Stärke 2 - 4 passt für viele Anwendungsfälle.
Farbvarianten: Silber und weiß (RAL 9016).
Bitte beachten Sie: Sollten Sie einen bereits in Verwendung befindlichen DORMA-Türschließer ersetzen wollen, der VOR dem Jahr 2000 produziert wurde, empfehlen wir, neben dem Türschließer auch ein neues Gestänge sowie eine Montageplatte mit zu bestellen, da hier einige Änderungen vorgenommen worden sind und die alten Aufnahmen nicht mehr passend sind!
Dorma Türschließer TS 72 - Datenblatt (Daten ohne Gestänge)
TS 72 V
TS 83
TS 93 Basic B1/G2
TS 93 System B1/G2
TS 98 XEA
Schließkraft (Größe)
EN 2-4
EN 3-6 / EN 7
EN 2-5
EN 2-5 / EN 5-7
EN 1-6
Allgemeine Türbreite3
max 1100 mm
max 1400 / 1600 mm
max 1250 mm
max 1250 / 1600 mm
max 1400 mm
Außentüren nach außen öffnend3
max 1100 mm
max 1400 / 1600 mm
max 1250 mm
max 1250 / 1600 mm
max 1400 mm
Feuer- und Rauchschutztüren3
max 1100 mm
max 1400 / 1600 mm
max 1250 mm
max 1250 / 1600 mm
max 1400 mm
leichte Ausführung für DIN links und DIN rechts
ja
ja
ja
ja
ja
Standard-Gestänge
ja
ja
-
-
-
Flachform-Gestänge
ja
ja
-
-
-
Gleitschiene (Gestänge)
-
-
ja
ja
ja
Schließkraft über Stellschraubestufenlos einstellbar
ja
ja / fix
ja
ja
ja
Schließgeschwindigkeit :
- über Ventil einstellbar
180° - 15°
180° - 15° / nein
ja
ja
ja
- stufenlos einstellbar
15° - 0°
nein / ja
ja
ja
ja
Endschlag stufenlos einstellbar über:
Gestänge
Gestänge
Ventil
Ventil
Ventil
Öffnungsdämpfung (BC/ÖD) - selbstregulierend
nein
ja
-
-
-
Öffnungsdämpfung (BC/ÖD) - einstellbar über Ventil
nein
ja
ja
ja
ja
Schließverzögerung über Ventil stufenlos einstellbar (DC/SV)
-
Option / nein
-
ja
ja
Festestellung
-
Option
Option
Option
Option
Gewicht
1,2 kg
1,7 kg / 3,3 kg
3,5 kg
3,5 / 5,2 kg
4,5 kg
Abmessung LxBxH in mm
232x45x68
245x46x60 / 293x47x60
275x53x60
275x53x60 / 285x62x71
327x59x60
Geprüft nach
EN 1154
EN 1154
EN 1154
EN 1154/EN1155
EN1154/EN1155
Gekennzeichnung
CE
CE
CE
CE
CE
Quelle: DORMA 2017. Angaben ohne Gewähr.
1) B = Ausführung Türblattmontage auf der Bandseite/ Sturzmontage auf der Bandgegenseite.
2) G = Ausführung Türblattmontage auf der Bandgegenseite/ Sturzmontage auf der Bandseite.
3) Bei Außenmontage in windigen Umgebungen sollte ein stärkerer Türschließer verwendet werden.
Wenn Türen nach dem Öffnen einfach wieder zugehen sollen, bewährt sich der Gestängetürschließer TS 72 als universell einsetzbarer Türschließer für alle gebräuchlichen Türausführungen und -konstruktionen. Er ist einfach und schnell zu montieren - mit oder ohne Montageplatte. Eine individuelle Anpassung der Schließkraft an die jeweilige Türgröße ist stufenlos über Stellschraube machbar.
Dorma Türschließer TS 72 - Einsatzgebiete
- Innenbereich- für allgemeinene Türen bis 1100 mm Türbreite- auch für Feuer- und Rauchschutztüren bis 1100 mm Türbreite geeignet- DIN-R und DIN-L verwendbar- Außentüren, nach außen öffnendDie Schließkraft lässt sich zwischen EN 2 und EN 4 beliebig einstellen und ist ausreichend für Türen bis 1100mm Türbreite.
Die Schließgeschwindigkeit ist über 2 Ventile (180°-15° / 15°- 0°) einstellbar.
Die Montage des DORMA TS 72:
Die Montage des DORMA TS 72 erfolgt schnell und einfach. Der Türschließer kann für DIN rechts und DIN links Türen verwendet werden. Er kann sowohl in Normal- als auch in Kopf-/Sturzmontage verbaut werden.
Die Schließergröße/Stärke 2 - 4 passt für viele Anwendungsfälle.
Farbvarianten: Silber und weiß (RAL 9016).
Bitte beachten Sie: Sollten Sie einen bereits in Verwendung befindlichen DORMA-Türschließer ersetzen wollen, der VOR dem Jahr 2000 produziert wurde, empfehlen wir, neben dem Türschließer auch ein neues Gestänge sowie eine Montageplatte mit zu bestellen, da hier einige Änderungen vorgenommen worden sind und die alten Aufnahmen nicht mehr passend sind!
Dorma Türschließer TS 72 - Datenblatt (Daten ohne Gestänge)
TS 72 V
TS 83
TS 93 Basic B1/G2
TS 93 System B1/G2
TS 98 XEA
Schließkraft (Größe)
EN 2-4
EN 3-6 / EN 7
EN 2-5
EN 2-5 / EN 5-7
EN 1-6
Allgemeine Türbreite3
max 1100 mm
max 1400 / 1600 mm
max 1250 mm
max 1250 / 1600 mm
max 1400 mm
Außentüren nach außen öffnend3
max 1100 mm
max 1400 / 1600 mm
max 1250 mm
max 1250 / 1600 mm
max 1400 mm
Feuer- und Rauchschutztüren3
max 1100 mm
max 1400 / 1600 mm
max 1250 mm
max 1250 / 1600 mm
max 1400 mm
leichte Ausführung für DIN links und DIN rechts
ja
ja
ja
ja
ja
Standard-Gestänge
ja
ja
-
-
-
Flachform-Gestänge
ja
ja
-
-
-
Gleitschiene (Gestänge)
-
-
ja
ja
ja
Schließkraft über Stellschraubestufenlos einstellbar
ja
ja / fix
ja
ja
ja
Schließgeschwindigkeit :
- über Ventil einstellbar
180° - 15°
180° - 15° / nein
ja
ja
ja
- stufenlos einstellbar
15° - 0°
nein / ja
ja
ja
ja
Endschlag stufenlos einstellbar über:
Gestänge
Gestänge
Ventil
Ventil
Ventil
Öffnungsdämpfung (BC/ÖD) - selbstregulierend
nein
ja
-
-
-
Öffnungsdämpfung (BC/ÖD) - einstellbar über Ventil
nein
ja
ja
ja
ja
Schließverzögerung über Ventil stufenlos einstellbar (DC/SV)
-
Option / nein
-
ja
ja
Festestellung
-
Option
Option
Option
Option
Gewicht
1,2 kg
1,7 kg / 3,3 kg
3,5 kg
3,5 / 5,2 kg
4,5 kg
Abmessung LxBxH in mm
232x45x68
245x46x60 / 293x47x60
275x53x60
275x53x60 / 285x62x71
327x59x60
Geprüft nach
EN 1154
EN 1154
EN 1154
EN 1154/EN1155
EN1154/EN1155
Gekennzeichnung
CE
CE
CE
CE
CE
Quelle: DORMA 2017. Angaben ohne Gewähr.
1) B = Ausführung Türblattmontage auf der Bandseite/ Sturzmontage auf der Bandgegenseite.
2) G = Ausführung Türblattmontage auf der Bandgegenseite/ Sturzmontage auf der Bandseite.
3) Bei Außenmontage in windigen Umgebungen sollte ein stärkerer Türschließer verwendet werden.
4 Ausführungen
Ab
Oben-Türschließer DORMA TS 73 V, Aluminium
70,34 €*
Verfügbare Farben:
Der DORMA Türschließer TS 73 V ist ein einfach und schnell montierbarer Gestängetürschließer von Dorma. Dank des flachen Designs und der umfangreichen Ausführung ist der DORMA TS 73 V die ideale Universallösung.Aufgrund der unkomplizierten Montage, die mit Hilfe der beiliegenden Montageanleitung erheblich vereinfacht wird, und den vielfältigen nachträglichen Einstellmöglichkeiten ist der DORMA TS 73 zu unserem meist verkauften Dorma Türschließer für gewerbliche und private Zwecke geworden.Die Schließkraft, Schließgeschwindigkeit und Endschlag des DORMA Türschließers TS 73 V sind mit wenigen Handgriffen einstellbar. Die kompakte Formgebung sichert ein zeitloses Design. Der Türschließer DORMA TS 73 V besitzt einen, von Temperaturschwankungen nahezu unabhängigen, Schließablauf mit einstellbarem Endschlag. Zusätzlich bietet er durch die selbstregulierende Öffnungsdämpfung einen optimalen Schutz für Wand und Tür. DORMA TS 73 V Türschließer Einsatzgebiete:Innenbereichfür allgemeine Türen bis zu 1100 mm Türbreiteauch für Feuer- und RauchschutztürenDIN-R und DIN-L verwendbarKopfmontage möglich (Beispiel Abbildung rechts)Die Schließkraft kann zwischen EN 2 und EN 4 beliebig eingestellt werden und ist somit ausreichend für Türen bis 1100mm Türbreite. Die Schließgeschwindigkeit und ebenfalls die Öffnungsdämpfung (BC/ÖD) lassen sich über eigene Ventile einstellen.Das passende Normalgestänge und weiteres Zubehör für den DORMA TS 73 V Silber finden Sie auch in unserem Angebot.Die Montage des DORMA TS 73 V:Der DORMA TS 73 V wird auf der Bandseite montiert. Mithilfe der beiliegenden Bohrschablone wird einfach auf dem Tührrahmen vorgebohrt und anschließend der Schließkörper festgeschraubt. Alternativ kann der Türschließer aber auch auf der Bandgegenseite in Kopfmontage befestigt werden.Im nächsten Schritt wird das Normalgestänge erst auf dem Türschließer befestigt und danach dann am Türblatt. Eine Leiter ist für die Montage oberhalb der Tür zu empfehlen.Bei Verwendung an Feuer- und Rauchschutztüren muss beachtet werden, dass nur dann in Kopfmontage befestigt werden darf, wenn die Eignung für die jeweilige Tür durch eine allgemein bauaufsichtliche Zulassung bzw. eine Zustimmung im Einzelfall nachgewiesen ist.Der DORMA TS 73 bietet ein sehr umfangreiches Zubehörprogramm. Bei besonderen Wünschen können Sie uns gerne über unser Kontaktformular hiernach fragen!Bei Verwendung in Umgebungen mit erhöhter Windlast oder starkem Zug ist ein stärkerer Türschließer zu empfehlen.Bitte beachten Sie: Sollten Sie einen bereits in Verwendung befindlichen DORMA-Türschließer ersetzen wollen, der VOR dem Jahr 2000 produziert wurde, empfehlen wir, neben dem Türschließer auch ein neues Gestänge sowie eine Montageplatte mit zu bestellen, da hier einige Änderungen vorgenommen worden sind und die alten Aufnahmen nicht mehr passend sind!Dorma TS 73 Türschließer Vergleich (Daten ohne Gestänge) TS 73 VTS 83TS 93 Basic B1/G2TS 93 System B1/G2TS 98 XEASchließkraft (Größe)EN 2-4EN 3-6 / EN 7EN 2-5EN 2-5 / EN 5-7EN 1-6Allgemeine Türbreite3max 1100 mmmax 1400 / 1600 mmmax 1250 mmmax 1250 / 1600 mmmax 1400 mmAußentüren nach außen öffnend3-max 1400 / 1600 mmmax 1250 mmmax 1250 / 1600 mmmax 1400 mmFeuer- und Rauchschutztüren3max 1100 mmmax 1400 / 1600 mmmax 1250 mmmax 1250 / 1600 mmmax 1400 mmleichte Ausführung für DIN links und DIN rechtsjajajajajaStandard-Gestängejaja- - -Flachform-Gestängejaja- - -Gleitschiene (Gestänge) - -jajajaSchließkraft über Stellschraubestufenlos einstellbarjaja / fix jajajaSchließgeschwindigkeit : - über Ventil einstellbar180° - 15°180° - 15° / nein ja jaja - stufenlos einstellbar15° - 0°nein / ja jajajaEndschlag stufenlos einstellbar über:GestängeGestängeVentilVentilVentilÖffnungsdämpfung (BC/ÖD) - selbstregulierendjaja- - -Öffnungsdämpfung (BC/ÖD) - einstellbar über VentiljajajajajaSchließverzögerung über Ventil stufenlos einstellbar (DC/SV) -Option / nein -jajaFestestellung -OptionOptionOptionOptionGewicht1,3 kg1,7 kg / 3,3 kg3,5 kg3,5 / 5,2 kg4,5 kgAbmessung LxBxH in mm225x40x60245x46x60 / 293x47x60275x53x60275x53x60 / 285x62x71327x59x60Geprüft nachEN 1154EN 1154EN 1154EN 1154/EN1155EN1154/EN1155GekennzeichnungCECECECECEQuelle: DORMA 2017. Angaben ohne Gewähr.1) B = Ausführung Türblattmontage auf der Bandseite/ Sturzmontage auf der Bandgegenseite.2) G = Ausführung Türblattmontage auf der Bandgegenseite/ Sturzmontage auf der Bandseite.3) Für hohe und schwere Türen, Außentüren und für Türen, die gegen starken Winddruck schließen müssen, empfiehlt sich ein stärkerer Türschließer.
Der DORMA Türschließer TS 73 V ist ein einfach und schnell montierbarer Gestängetürschließer von Dorma. Dank des flachen Designs und der umfangreichen Ausführung ist der DORMA TS 73 V die ideale Universallösung.Aufgrund der unkomplizierten Montage, die mit Hilfe der beiliegenden Montageanleitung erheblich vereinfacht wird, und den vielfältigen nachträglichen Einstellmöglichkeiten ist der DORMA TS 73 zu unserem meist verkauften Dorma Türschließer für gewerbliche und private Zwecke geworden.Die Schließkraft, Schließgeschwindigkeit und Endschlag des DORMA Türschließers TS 73 V sind mit wenigen Handgriffen einstellbar. Die kompakte Formgebung sichert ein zeitloses Design. Der Türschließer DORMA TS 73 V besitzt einen, von Temperaturschwankungen nahezu unabhängigen, Schließablauf mit einstellbarem Endschlag. Zusätzlich bietet er durch die selbstregulierende Öffnungsdämpfung einen optimalen Schutz für Wand und Tür. DORMA TS 73 V Türschließer Einsatzgebiete:Innenbereichfür allgemeine Türen bis zu 1100 mm Türbreiteauch für Feuer- und RauchschutztürenDIN-R und DIN-L verwendbarKopfmontage möglich (Beispiel Abbildung rechts)Die Schließkraft kann zwischen EN 2 und EN 4 beliebig eingestellt werden und ist somit ausreichend für Türen bis 1100mm Türbreite. Die Schließgeschwindigkeit und ebenfalls die Öffnungsdämpfung (BC/ÖD) lassen sich über eigene Ventile einstellen.Das passende Normalgestänge und weiteres Zubehör für den DORMA TS 73 V Silber finden Sie auch in unserem Angebot.Die Montage des DORMA TS 73 V:Der DORMA TS 73 V wird auf der Bandseite montiert. Mithilfe der beiliegenden Bohrschablone wird einfach auf dem Tührrahmen vorgebohrt und anschließend der Schließkörper festgeschraubt. Alternativ kann der Türschließer aber auch auf der Bandgegenseite in Kopfmontage befestigt werden.Im nächsten Schritt wird das Normalgestänge erst auf dem Türschließer befestigt und danach dann am Türblatt. Eine Leiter ist für die Montage oberhalb der Tür zu empfehlen.Bei Verwendung an Feuer- und Rauchschutztüren muss beachtet werden, dass nur dann in Kopfmontage befestigt werden darf, wenn die Eignung für die jeweilige Tür durch eine allgemein bauaufsichtliche Zulassung bzw. eine Zustimmung im Einzelfall nachgewiesen ist.Der DORMA TS 73 bietet ein sehr umfangreiches Zubehörprogramm. Bei besonderen Wünschen können Sie uns gerne über unser Kontaktformular hiernach fragen!Bei Verwendung in Umgebungen mit erhöhter Windlast oder starkem Zug ist ein stärkerer Türschließer zu empfehlen.Bitte beachten Sie: Sollten Sie einen bereits in Verwendung befindlichen DORMA-Türschließer ersetzen wollen, der VOR dem Jahr 2000 produziert wurde, empfehlen wir, neben dem Türschließer auch ein neues Gestänge sowie eine Montageplatte mit zu bestellen, da hier einige Änderungen vorgenommen worden sind und die alten Aufnahmen nicht mehr passend sind!Dorma TS 73 Türschließer Vergleich (Daten ohne Gestänge) TS 73 VTS 83TS 93 Basic B1/G2TS 93 System B1/G2TS 98 XEASchließkraft (Größe)EN 2-4EN 3-6 / EN 7EN 2-5EN 2-5 / EN 5-7EN 1-6Allgemeine Türbreite3max 1100 mmmax 1400 / 1600 mmmax 1250 mmmax 1250 / 1600 mmmax 1400 mmAußentüren nach außen öffnend3-max 1400 / 1600 mmmax 1250 mmmax 1250 / 1600 mmmax 1400 mmFeuer- und Rauchschutztüren3max 1100 mmmax 1400 / 1600 mmmax 1250 mmmax 1250 / 1600 mmmax 1400 mmleichte Ausführung für DIN links und DIN rechtsjajajajajaStandard-Gestängejaja- - -Flachform-Gestängejaja- - -Gleitschiene (Gestänge) - -jajajaSchließkraft über Stellschraubestufenlos einstellbarjaja / fix jajajaSchließgeschwindigkeit : - über Ventil einstellbar180° - 15°180° - 15° / nein ja jaja - stufenlos einstellbar15° - 0°nein / ja jajajaEndschlag stufenlos einstellbar über:GestängeGestängeVentilVentilVentilÖffnungsdämpfung (BC/ÖD) - selbstregulierendjaja- - -Öffnungsdämpfung (BC/ÖD) - einstellbar über VentiljajajajajaSchließverzögerung über Ventil stufenlos einstellbar (DC/SV) -Option / nein -jajaFestestellung -OptionOptionOptionOptionGewicht1,3 kg1,7 kg / 3,3 kg3,5 kg3,5 / 5,2 kg4,5 kgAbmessung LxBxH in mm225x40x60245x46x60 / 293x47x60275x53x60275x53x60 / 285x62x71327x59x60Geprüft nachEN 1154EN 1154EN 1154EN 1154/EN1155EN1154/EN1155GekennzeichnungCECECECECEQuelle: DORMA 2017. Angaben ohne Gewähr.1) B = Ausführung Türblattmontage auf der Bandseite/ Sturzmontage auf der Bandgegenseite.2) G = Ausführung Türblattmontage auf der Bandgegenseite/ Sturzmontage auf der Bandseite.3) Für hohe und schwere Türen, Außentüren und für Türen, die gegen starken Winddruck schließen müssen, empfiehlt sich ein stärkerer Türschließer.
6 Ausführungen
Ab
Türschließer DORMA TS 92 Contur
79,86 €*
Verfügbare Farben:
Der DORMA Türschließer TS 92 B ist ein einfach und schnell montierbarer Gleitschienentürschließer von Dorma. Dank des flachen Designs und der umfangreichen Ausführung ist der DORMA TS 92 B die ideale Universallösung. Zu dem besitzt es eine eine Gleitschiene, was das öffnen leichter macht.
Aufgrund der unkomplizierten Montage, die mithilfe der beigelegten Montageanleitung und den möglichen nachträglichen Einstellungen erheblich vereinfacht wird, ist der DORMA TS 92 B zu unserem meist verkauften Dorma Türschließer für gewerbliche und private Zwecke geworden.
Die Schließkraft, Schließgeschwindigkeit und Endschlag des DORMA Türschließers TS 92 B ist mit wenigen Handgriffen einstellbar. Die kompakte Formgebung sichert ein zeitloses Design. Nicht zu vergessen verfügt der TS 92 B über eine Barriererefreiheit, die das Begehkomfort leichter macht.
DORMA TS 92 B Türschließer Einsatzgebiete
- Innenbereich- für allgemeine Türen bis zu 1100 mm Türbreite- auch für Feuer- und Rauchschutztüren- DIN-R und DIN-L verwendbar- Kopfmontage möglich (Beispiel Abbildung rechts)Die Schließkraft kann zwischen EN 1 und EN 4 beliebig eingestellt werden und ist ausreichend für Türen bis 1100mm Türbreite.
Die Schließgeschwindigkeit und ebenfalls die Öffnungsdämpfung (BC/ÖD) lässt sich über ein Ventil einstellen.
Montage des DORMA TS 92 B
Der DORMA TS 92 B wird auf der Bandseite montiert. Mithilfe der beigelegten Bohrschablone wird einfach auf dem Tührrahmen vorgebohrt und anschließend der Schließkörper festgeschraubt.
Im nächsten Schritt wird das Normalgestänge auf dem Türschließer befestigt und danach am Türblatt. Eine Leiter ist für die Montage oberhalb der Tür zu empfehlen.
Der DORMA TS 92 B bietet ein sehr umfangreiches Zubehörprogramm. Bei besonderen Wünschen können Sie uns gerne kontaktieren!
Bei Verwendung in Umgebungen mit erhöhten Windgeschwindigkeiten ist ein stärkerer Türschließer zu empfehlen (Größere Türstärke oder kleinere Türbreite).
Quelle: DORMA 2012. Angaben ohne Gewähr.
1) B = Ausführung Türblattmontage auf der Bandseite/ Stürzmontage auf der Bandgegenseite.
2) G = Ausführung Türblattmontage auf der Bandgegenseite/ Stürzmontage auf der Bandseite.
3) Bei Außenmontage in windigen Umgebungen sollte ein stärkerer Türschließer verwendet werden.
Der DORMA Türschließer TS 92 B ist ein einfach und schnell montierbarer Gleitschienentürschließer von Dorma. Dank des flachen Designs und der umfangreichen Ausführung ist der DORMA TS 92 B die ideale Universallösung. Zu dem besitzt es eine eine Gleitschiene, was das öffnen leichter macht.
Aufgrund der unkomplizierten Montage, die mithilfe der beigelegten Montageanleitung und den möglichen nachträglichen Einstellungen erheblich vereinfacht wird, ist der DORMA TS 92 B zu unserem meist verkauften Dorma Türschließer für gewerbliche und private Zwecke geworden.
Die Schließkraft, Schließgeschwindigkeit und Endschlag des DORMA Türschließers TS 92 B ist mit wenigen Handgriffen einstellbar. Die kompakte Formgebung sichert ein zeitloses Design. Nicht zu vergessen verfügt der TS 92 B über eine Barriererefreiheit, die das Begehkomfort leichter macht.
DORMA TS 92 B Türschließer Einsatzgebiete
- Innenbereich- für allgemeine Türen bis zu 1100 mm Türbreite- auch für Feuer- und Rauchschutztüren- DIN-R und DIN-L verwendbar- Kopfmontage möglich (Beispiel Abbildung rechts)Die Schließkraft kann zwischen EN 1 und EN 4 beliebig eingestellt werden und ist ausreichend für Türen bis 1100mm Türbreite.
Die Schließgeschwindigkeit und ebenfalls die Öffnungsdämpfung (BC/ÖD) lässt sich über ein Ventil einstellen.
Montage des DORMA TS 92 B
Der DORMA TS 92 B wird auf der Bandseite montiert. Mithilfe der beigelegten Bohrschablone wird einfach auf dem Tührrahmen vorgebohrt und anschließend der Schließkörper festgeschraubt.
Im nächsten Schritt wird das Normalgestänge auf dem Türschließer befestigt und danach am Türblatt. Eine Leiter ist für die Montage oberhalb der Tür zu empfehlen.
Der DORMA TS 92 B bietet ein sehr umfangreiches Zubehörprogramm. Bei besonderen Wünschen können Sie uns gerne kontaktieren!
Bei Verwendung in Umgebungen mit erhöhten Windgeschwindigkeiten ist ein stärkerer Türschließer zu empfehlen (Größere Türstärke oder kleinere Türbreite).
Quelle: DORMA 2012. Angaben ohne Gewähr.
1) B = Ausführung Türblattmontage auf der Bandseite/ Stürzmontage auf der Bandgegenseite.
2) G = Ausführung Türblattmontage auf der Bandgegenseite/ Stürzmontage auf der Bandseite.
3) Bei Außenmontage in windigen Umgebungen sollte ein stärkerer Türschließer verwendet werden.
8 Ausführungen
Ab

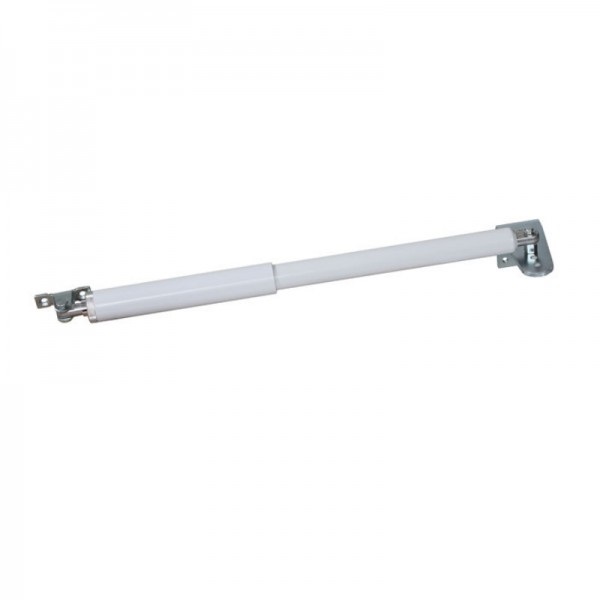

Türschließer DICTATOR DIREKT II
220,25 €*
Der Türschließer "DIREKT" von Dictator schließt Gartentore, Zauntore und weitere Türen und Tore sicher - so langsam oder schnell wie Sie es wünschen. Er wirkt ohne Gestänge oder Gleitschiene direkt auf das Türblatt. Er wird auf der einen Seite am Türrahmen bzw. Türpfosten montiert und auf der anderen Seite direkt auf dem Türblatt.Der Türschließer DIREKT funktioniert ähnlich wie eine Gasdruckfeder. Wenn die Tür geöffnet ist, d.h. die Kolbenstange ist eingefahren, drückt die Gasfüllung im Türschließer die Kolbenstange wieder heraus und schließt so die Tür. Dieser Schließvorgang wird durch Hydrauliköl im Zylinder gedämpft. Die Verwendung von Stickstoff-Gas anstelle einer herkömmlichen Feder ermöglicht wesentlich höhere Schließkräfte. Dadurch ist sichergestellt, dass die Tür trotz des geringen Durchmessers des Türschließers DIREKT zuverlässig geschlossen wird.
Dictator DIREKT Türschließer - Eigenschaften
Schließgeschwindigkeit stufenlos einstellbar
Vielseitig standardmäßig einsetzbar an Türflügeln bis 1500 mm Breite und 100 kg
Einfache nachträgliche Montage mit vielen Befestigungsmöglichkeiten dank variablem Montagezubehör
Durch die kontinuierliche Dämpfung und sicheres Schließen ohne Endschlag leistet er aktiven Personenschutz
Dictator DIREKT Türschließer - Ausführungen und Zubehör
Hublängen und Schließkraft: Passend zu unterschiedlichen Einbausituationen bieten wir Varianten mit unterschiedlichen Hublängen und Schließkräften an.
Oberfläche: Kunststoff grau, anthrazit, weiß, Edelstahl V2A, V4A
Spezialausführungen mit beidseitigem Winkelgelenk für Türen mit steigenden Bändern auf abschüssigem Gelände
Optionales Zubehör: Um zu verhindern, dass Nutzer die Schließgeschwindigkeit verändern, ist eine zusätzliche Verstellsicherung erhältlich
Dictator DIREKT Türschließer - Schließkraft
Bei leichtgängigen Türen, die sich ohne Kraftaufwand ins Schloss drücken lassen bzw. die keine Schlossfalle haben, reicht die Schließkraft von 400 N aus
Ist ein erhöhter Kraftaufwand erforderlich, so sollte ein DIREKT mit 600 N gewählt werden
Mit Hilfe eines integrierten Ventils kann die Schließkraft im Bedarfsfall vor Ort durch Ablassen von Gas reduziert werden
Dictator DIREKT Türschließer - Technische Details
Schließgeschwindigkeit: stufenlos einstellbar
Schließkraft: Je nach Ausführung und Einbausituation ca. 10 - 60 Nm
Material Kolbenstange: V2A
Material Schutzrohr: Alu mit Schrumpffolie V2A
Öffnungswinkel: max. 110 °
Gewicht pro Türflügel: bis ca. 100 kg
Größe der Türflügel: Höhe bis ca. 2500 mm, Breite ca. 750 mm - 1500 mm
Der Türschließer "DIREKT" von Dictator schließt Gartentore, Zauntore und weitere Türen und Tore sicher - so langsam oder schnell wie Sie es wünschen. Er wirkt ohne Gestänge oder Gleitschiene direkt auf das Türblatt. Er wird auf der einen Seite am Türrahmen bzw. Türpfosten montiert und auf der anderen Seite direkt auf dem Türblatt.Der Türschließer DIREKT funktioniert ähnlich wie eine Gasdruckfeder. Wenn die Tür geöffnet ist, d.h. die Kolbenstange ist eingefahren, drückt die Gasfüllung im Türschließer die Kolbenstange wieder heraus und schließt so die Tür. Dieser Schließvorgang wird durch Hydrauliköl im Zylinder gedämpft. Die Verwendung von Stickstoff-Gas anstelle einer herkömmlichen Feder ermöglicht wesentlich höhere Schließkräfte. Dadurch ist sichergestellt, dass die Tür trotz des geringen Durchmessers des Türschließers DIREKT zuverlässig geschlossen wird.
Dictator DIREKT Türschließer - Eigenschaften
Schließgeschwindigkeit stufenlos einstellbar
Vielseitig standardmäßig einsetzbar an Türflügeln bis 1500 mm Breite und 100 kg
Einfache nachträgliche Montage mit vielen Befestigungsmöglichkeiten dank variablem Montagezubehör
Durch die kontinuierliche Dämpfung und sicheres Schließen ohne Endschlag leistet er aktiven Personenschutz
Dictator DIREKT Türschließer - Ausführungen und Zubehör
Hublängen und Schließkraft: Passend zu unterschiedlichen Einbausituationen bieten wir Varianten mit unterschiedlichen Hublängen und Schließkräften an.
Oberfläche: Kunststoff grau, anthrazit, weiß, Edelstahl V2A, V4A
Spezialausführungen mit beidseitigem Winkelgelenk für Türen mit steigenden Bändern auf abschüssigem Gelände
Optionales Zubehör: Um zu verhindern, dass Nutzer die Schließgeschwindigkeit verändern, ist eine zusätzliche Verstellsicherung erhältlich
Dictator DIREKT Türschließer - Schließkraft
Bei leichtgängigen Türen, die sich ohne Kraftaufwand ins Schloss drücken lassen bzw. die keine Schlossfalle haben, reicht die Schließkraft von 400 N aus
Ist ein erhöhter Kraftaufwand erforderlich, so sollte ein DIREKT mit 600 N gewählt werden
Mit Hilfe eines integrierten Ventils kann die Schließkraft im Bedarfsfall vor Ort durch Ablassen von Gas reduziert werden
Dictator DIREKT Türschließer - Technische Details
Schließgeschwindigkeit: stufenlos einstellbar
Schließkraft: Je nach Ausführung und Einbausituation ca. 10 - 60 Nm
Material Kolbenstange: V2A
Material Schutzrohr: Alu mit Schrumpffolie V2A
Öffnungswinkel: max. 110 °
Gewicht pro Türflügel: bis ca. 100 kg
Größe der Türflügel: Höhe bis ca. 2500 mm, Breite ca. 750 mm - 1500 mm
30 Ausführungen
Ab
Boden-Türschließer DORMA BTS 84, mit Steckachse
289,63 €*
DORMAKABA Objekttür Boden-Türschließer, Ausführung: mit Zementkasten, verstellbar, mit Steckachse, Größe: EN 3, Modell: BTS 84, Ergänzung: mit Schließkraft, mit Schließgeschwindigkeit, ohne Feststellung, DIN-Richtung: DIN Links-Rechts, Befestigungsart: unsichtbarer Einbau, Funktion: Normalfunktion, Öffnungswinkel: 130, Öffnungswinkel: 130 °, Montageart: für Pendeltüren, Türgewicht max.: 100 kg, Türart: Pendeltür, Türausprägung: Türe stumpf, Türflügelanzahl: einflügelig, zweiflügelig, Schließerhöhe: 40 mm, Schließertiefe: 108 mm, Norm: EN 1154
DORMAKABA Objekttür Boden-Türschließer, Ausführung: mit Zementkasten, verstellbar, mit Steckachse, Größe: EN 3, Modell: BTS 84, Ergänzung: mit Schließkraft, mit Schließgeschwindigkeit, ohne Feststellung, DIN-Richtung: DIN Links-Rechts, Befestigungsart: unsichtbarer Einbau, Funktion: Normalfunktion, Öffnungswinkel: 130, Öffnungswinkel: 130 °, Montageart: für Pendeltüren, Türgewicht max.: 100 kg, Türart: Pendeltür, Türausprägung: Türe stumpf, Türflügelanzahl: einflügelig, zweiflügelig, Schließerhöhe: 40 mm, Schließertiefe: 108 mm, Norm: EN 1154
6 Ausführungen
Ab
Oben-Türschließer DORMA TS 93 B Basic
372,29 €*
Verfügbare Farben:
DORMA TS 93 Basic: Türschließer mit Gleitschiene in der praktischen Komplettverpackung.Der Gleitschienentürschließer DORMA TS 93 Basic bietet das vom TS 93 System bekannte DORMA Contur Design. Dank der Komplettverpackung incl. Gleitschiene ist der TS 93 Basic die ideale Lösung für einflügelige Türen bis 1250 mm Türbreite.Dorma Türschließer TS 93 Basic Einsatzgebiete:- Türblattmontage auf der Bandseite oder Kopf-/Sturzmontage auf der Bandgegenseite (DORMA TS 93B) oder- Türblattmontage auf der Bandgegenseite oder Kopf-/Sturzmontage auf der Bandseite (DORMA TS 93G)- für allgemeine Türen bis 1250 mm Türbreite- auch für Feuer- und Rauchschutztüren bis 1250 mm Türbreite- DIN-R und DIN-L verwendbar.- Schließstärke EN 2-5Unterschied zwischen DORMA TS 93 System und DORMA TS 93 BasicDer DORMA TS 93 Basic ist eine günstigere Variante des TS 93 System. Er besitzt nicht die Schließverzögerung (DC-SV), die im TS 93 System verbaut ist.Die Montage des DORMA TS 93 BasicTS 93 Basic B (Bandseiten-Montage)Hier erfolgt die Montage des Türschließers auf der gleichen Seite an der auch die Türbänder (Türscharniere) montiert sind.TS 93 Basic G (Bandgegenseite-Montage)Hier erfolgt die Montage des Türschließers auf der gegenüberliegenden Seite der Türbänder (Türscharniere).TS 93 Basic KopfmontageBei normaler Befestigung wird der Schlieskörper auf der Tür und die Gleitschiene auf der Türzarge montiert. Wenn dies nicht möglich ist, kann der DORMA TS 93 Basic auch auf dem Kopf stehend (Sturzmontage) befestigt werden. D.h. die Gleitschiene sitzt auf der Tür und der Türschließer auf der Türzarge. Bitte beachten Sie: Sollten Sie einen bereits in Verwendung befindlichen DORMA-Türschließer ersetzen wollen, der VOR dem Jahr 2000 produziert wurde, empfehlen wir, neben dem Türschließer auch ein neues Gestänge sowie eine Montageplatte mit zu bestellen, da hier einige Änderungen vorgenommen worden sind und die alten Aufnahmen nicht mehr passend sind! Dorma Türschließer Datenblatt (Daten ohne Gestänge) TS 73 VTS 83TS 93 Basic B1/G2TS 93 System B1/G2TS 98 XEASchließkraft (Größe)EN 2-4EN 3-6 / EN 7EN 2-5EN 2-5 / EN 5-7EN 1-6Allgemeine Türbreite3max 1100 mmmax 1400 / 1600 mmmax 1250 mmmax 1250 / 1600 mmmax 1400 mmAußentüren nach außen öffnend3-max 1400 / 1600 mmmax 1250 mmmax 1250 / 1600 mmmax 1400 mmFeuer- und Rauchschutztüren3max 1100 mmmax 1400 / 1600 mmmax 1250 mmmax 1250 / 1600 mmmax 1400 mmleichte Ausführung für DIN links und DIN rechtsjajajajajaStandard-Gestängejaja- - -Flachform-Gestängejaja- - -Gleitschiene (Gestänge) - -jajajaSchließkraft über Stellschraubestufenlos einstellbarjaja / fix jajajaSchließgeschwindigkeit : - über Ventil einstellbar180° - 15°180° - 15° / nein ja jaja - stufenlos einstellbar15° - 0°nein / ja jajajaEndschlag stufenlos einstellbar über:GestängeGestängeVentilVentilVentilÖffnungsdämpfung (BC/ÖD) - selbstregulierendjaja- - -Öffnungsdämpfung (BC/ÖD) - einstellbar über VentiljajajajajaSchließverzögerung über Ventil stufenlos einstellbar (DC/SV) -Option / nein-jajaFestestellung -OptionOptionOptionOptionGewicht1,3 kg1,7 kg / 3,3 kg3,5 kg3,5 / 5,2 kg4,5 kgAbmessung LxBxH in mm225x40x60245x46x60 / 293x47x60275x53x60275x53x60 / 285x62x71327x59x60Geprüft nachEN 1154EN 1154EN 1154EN 1154/EN1155EN1154/EN1155GekennzeichnungCECECECECEQuelle: DORMA 2017. Angaben ohne Gewähr.1) B = Ausführung Türblattmontage auf der Bandseite/ Sturzmontage auf der Bandgegenseite.2) G = Ausführung Türblattmontage auf der Bandgegenseite/ Sturzmontage auf der Bandseite.3) Bei Außenmontage in windigen Umgebungen sollte ein stärkerer Türschließer benutzt werden.
DORMA TS 93 Basic: Türschließer mit Gleitschiene in der praktischen Komplettverpackung.Der Gleitschienentürschließer DORMA TS 93 Basic bietet das vom TS 93 System bekannte DORMA Contur Design. Dank der Komplettverpackung incl. Gleitschiene ist der TS 93 Basic die ideale Lösung für einflügelige Türen bis 1250 mm Türbreite.Dorma Türschließer TS 93 Basic Einsatzgebiete:- Türblattmontage auf der Bandseite oder Kopf-/Sturzmontage auf der Bandgegenseite (DORMA TS 93B) oder- Türblattmontage auf der Bandgegenseite oder Kopf-/Sturzmontage auf der Bandseite (DORMA TS 93G)- für allgemeine Türen bis 1250 mm Türbreite- auch für Feuer- und Rauchschutztüren bis 1250 mm Türbreite- DIN-R und DIN-L verwendbar.- Schließstärke EN 2-5Unterschied zwischen DORMA TS 93 System und DORMA TS 93 BasicDer DORMA TS 93 Basic ist eine günstigere Variante des TS 93 System. Er besitzt nicht die Schließverzögerung (DC-SV), die im TS 93 System verbaut ist.Die Montage des DORMA TS 93 BasicTS 93 Basic B (Bandseiten-Montage)Hier erfolgt die Montage des Türschließers auf der gleichen Seite an der auch die Türbänder (Türscharniere) montiert sind.TS 93 Basic G (Bandgegenseite-Montage)Hier erfolgt die Montage des Türschließers auf der gegenüberliegenden Seite der Türbänder (Türscharniere).TS 93 Basic KopfmontageBei normaler Befestigung wird der Schlieskörper auf der Tür und die Gleitschiene auf der Türzarge montiert. Wenn dies nicht möglich ist, kann der DORMA TS 93 Basic auch auf dem Kopf stehend (Sturzmontage) befestigt werden. D.h. die Gleitschiene sitzt auf der Tür und der Türschließer auf der Türzarge. Bitte beachten Sie: Sollten Sie einen bereits in Verwendung befindlichen DORMA-Türschließer ersetzen wollen, der VOR dem Jahr 2000 produziert wurde, empfehlen wir, neben dem Türschließer auch ein neues Gestänge sowie eine Montageplatte mit zu bestellen, da hier einige Änderungen vorgenommen worden sind und die alten Aufnahmen nicht mehr passend sind! Dorma Türschließer Datenblatt (Daten ohne Gestänge) TS 73 VTS 83TS 93 Basic B1/G2TS 93 System B1/G2TS 98 XEASchließkraft (Größe)EN 2-4EN 3-6 / EN 7EN 2-5EN 2-5 / EN 5-7EN 1-6Allgemeine Türbreite3max 1100 mmmax 1400 / 1600 mmmax 1250 mmmax 1250 / 1600 mmmax 1400 mmAußentüren nach außen öffnend3-max 1400 / 1600 mmmax 1250 mmmax 1250 / 1600 mmmax 1400 mmFeuer- und Rauchschutztüren3max 1100 mmmax 1400 / 1600 mmmax 1250 mmmax 1250 / 1600 mmmax 1400 mmleichte Ausführung für DIN links und DIN rechtsjajajajajaStandard-Gestängejaja- - -Flachform-Gestängejaja- - -Gleitschiene (Gestänge) - -jajajaSchließkraft über Stellschraubestufenlos einstellbarjaja / fix jajajaSchließgeschwindigkeit : - über Ventil einstellbar180° - 15°180° - 15° / nein ja jaja - stufenlos einstellbar15° - 0°nein / ja jajajaEndschlag stufenlos einstellbar über:GestängeGestängeVentilVentilVentilÖffnungsdämpfung (BC/ÖD) - selbstregulierendjaja- - -Öffnungsdämpfung (BC/ÖD) - einstellbar über VentiljajajajajaSchließverzögerung über Ventil stufenlos einstellbar (DC/SV) -Option / nein-jajaFestestellung -OptionOptionOptionOptionGewicht1,3 kg1,7 kg / 3,3 kg3,5 kg3,5 / 5,2 kg4,5 kgAbmessung LxBxH in mm225x40x60245x46x60 / 293x47x60275x53x60275x53x60 / 285x62x71327x59x60Geprüft nachEN 1154EN 1154EN 1154EN 1154/EN1155EN1154/EN1155GekennzeichnungCECECECECEQuelle: DORMA 2017. Angaben ohne Gewähr.1) B = Ausführung Türblattmontage auf der Bandseite/ Sturzmontage auf der Bandgegenseite.2) G = Ausführung Türblattmontage auf der Bandgegenseite/ Sturzmontage auf der Bandseite.3) Bei Außenmontage in windigen Umgebungen sollte ein stärkerer Türschließer benutzt werden.
4 Ausführungen
Ab
Boden-Türschließer GEZE TS 550 NV F, verzinkt
969,00 €*
GEZE Objekttür Boden-Türschließer, Ausführung: mit Zementkasten, Größe: EN 3-6, Modell: TS 550 NV F, DIN-Richtung: DIN Rechts, Farbton: silberfarbig, Oberfläche: verzinkt, Befestigungsart: zum Einbetonieren, Funktion: ohne Feststellung, mit Schließverzögerung, mit Sicherheitsventil, Endschlag: einstellbar, Schließgeschwindigkeit: einstellbar, Schließkraft: stufenlos einstellbar, Schließkrafteinstellung: oben, Öffnungsdämpfung: Mechanisch, Öffnungswinkel: 180, Montageart: für Anschlagtüren, Schließwirkung ab: 180 °, Türbreite max.: 1400 mm, Türgewicht max.: 300 kg, Türart: Brandschutztür, Türflügelanzahl: einflügelig, Schließerhöhe: 54 mm, Schließertiefe: 82 mm, Norm: EN 1154
GEZE Objekttür Boden-Türschließer, Ausführung: mit Zementkasten, Größe: EN 3-6, Modell: TS 550 NV F, DIN-Richtung: DIN Rechts, Farbton: silberfarbig, Oberfläche: verzinkt, Befestigungsart: zum Einbetonieren, Funktion: ohne Feststellung, mit Schließverzögerung, mit Sicherheitsventil, Endschlag: einstellbar, Schließgeschwindigkeit: einstellbar, Schließkraft: stufenlos einstellbar, Schließkrafteinstellung: oben, Öffnungsdämpfung: Mechanisch, Öffnungswinkel: 180, Montageart: für Anschlagtüren, Schließwirkung ab: 180 °, Türbreite max.: 1400 mm, Türgewicht max.: 300 kg, Türart: Brandschutztür, Türflügelanzahl: einflügelig, Schließerhöhe: 54 mm, Schließertiefe: 82 mm, Norm: EN 1154
2 Ausführungen
Ab
Boden-Türschließer GEZE TS 500 NV, verzinkt
260,38 €*
GEZE Objekttür Boden-Türschließer, Ausführung: mit Zementkasten, Größe: EN 1-4, Modell: TS 500 NV, DIN-Richtung: DIN Links-Rechts, Farbton: silberfarbig, Oberfläche: verzinkt, Befestigungsart: zum Einbetonieren, Funktion: ohne Feststellung, mit Sicherheitsventil, Endschlag: einstellbar, Schließgeschwindigkeit: einstellbar, Schließkraft: stufenlos einstellbar, Öffnungsdämpfung: Mechanisch, Öffnungswinkel: 170, Montageart: für Anschlagtüren, für Pendeltüren, Schließwirkung ab: 170 °, Türgewicht max.: 150 kg, Türart: Holztür, Türflügelanzahl: einflügelig, Schließerbreite: 278 mm, Schließerhöhe: 42 mm, Schließertiefe: 82 mm, Norm: EN 1154
GEZE Objekttür Boden-Türschließer, Ausführung: mit Zementkasten, Größe: EN 1-4, Modell: TS 500 NV, DIN-Richtung: DIN Links-Rechts, Farbton: silberfarbig, Oberfläche: verzinkt, Befestigungsart: zum Einbetonieren, Funktion: ohne Feststellung, mit Sicherheitsventil, Endschlag: einstellbar, Schließgeschwindigkeit: einstellbar, Schließkraft: stufenlos einstellbar, Öffnungsdämpfung: Mechanisch, Öffnungswinkel: 170, Montageart: für Anschlagtüren, für Pendeltüren, Schließwirkung ab: 170 °, Türgewicht max.: 150 kg, Türart: Holztür, Türflügelanzahl: einflügelig, Schließerbreite: 278 mm, Schließerhöhe: 42 mm, Schließertiefe: 82 mm, Norm: EN 1154
5 Ausführungen
Ab
Türschließer GEZE TS 4000 S
134,42 €*
Verfügbare Farben:
TS 4000 S Gestänge-Türschließer von GEZE mit Schließverzögerung.
TS 4000 S mit Schließverzögerung
Türschließer TS 4000 mit stufenlos einstellbarer Schließkraft und thermostabilisierter Schließgeschwindigkeit ist von vorne einstellbar und durch seine optische Größenanzeige auch leicht zu bedienen. Der Türschließer ist für DIN rechts und DIN links Ausrichtungen an Türen bis zu der Türbreite von 1400 mm verwendbar.
Bitte beachten Sie: Bei der Farbe "braun" handelt es sich um eine Sonderanfertigung in RAL-Farbe. Bestellungen von braunen Produkten sind von der Stornierung und vom Umtausch ausgeschlossen.
GEZE TS 4000 - Maße & Montage:
Mögliche Montagearten sind Türblattmontage auf der Bandseite / Kopfmontage auf der Bandgegenseite / Türblattmontage auf der Bandgegenseite (in Parallelarm-Montage). Die präzise Endschlag-Einstellung erfolgt über das Gestänge. Die Montage an Brandschutztüren ist mit dem Einsatz der optionalen Montageplatte (separat erhältlich) möglich. Auch auf die DIN-Richtung muss nicht geachtet werden, da der Türschließer an beiden Richtungen verwendet werden kann. Wie Sie Türschließer von GEZE einstellen können Sie in unserem endlich-sicher-Blog nachlesen.
Bitte beachten Sie: Sollten Sie einen bereits in Verwendung befindlichen GEZE-Türschließer ersetzen wollen, der VOR dem Jahr 2000-2002 produziert wurde, empfehlen wir, neben dem Türschließer auch ein neues Gestänge/Gleitschiene sowie eine Montageplatte mit zu bestellen, da hier einige Änderungen vorgenommen worden sind und die alten Aufnahmen nicht mehr passend sind!
Produktmerkmale
- Einstellbare Schließkraft in den Größen 1-6- Nur eine Schließerbaugröße - Optische Größenanzeige- integrierte Schließverzögerung- Regulierbare Öffnungsdämpfung - Regulierbare, thermostabilisierte Schließgeschwindigkeit - Alle Funktionen von vorne einstellbar - Endschlag-Einstellung über Ventil einstellbar- Sicherheitsventil in Auf- und Zu-Richtung (entspricht EN 1154)- Kopfmontage möglich (Beispiel Abbildung rechts)
Bitte beachten: Für die Montage an Feuer- und Rauchschutztüren ist eine Montageplatte (separat erhältlich) notwendig.
GEZE TS 2000
GEZE TS 3000 V
GEZE TS 4000
GEZE TS 5000
Schließkraft (Größe)
EN 2, 4 und 5
EN 1-4
EN 1-6 / 5-7
EN 2-6
Max Türbreite in mm
1250 mm
1100 mm
1400 mm / 1600 mm
1400 mm
Feuer- und Rauchschutztüre Zulassung
-
ja
ja
ja
Gleich Ausführung für DIN links und DIN recht
ja
ja
ja
ja
Standard-Gestänge
ja
-
ja
-
Gleitschiene
-
ja
-
ja
Funktion und Einstellung
Schließkraft einstellbar
ja (2, 4 und 5)
ja, stufenlos
ja, stufenlos
ja, stufenlos
Öffnungsdämpfung
-
optional (BC Ausführung)
ja
ja
Endschlag
ja
ja
ja
ja
Schließgeschwindigkeit einstellbar
ja
ja
ja
ja
optische Größenanzeige
-
-
ja
ja
Festestellung überfahrbar
optional mechan.
mechan.
optional mechan.
optional mechan.
Rauchschalterzentrale integriert
-
-
-
-
Freilauffunktion
-
-
-
-
TS 4000 S Gestänge-Türschließer von GEZE mit Schließverzögerung.
TS 4000 S mit Schließverzögerung
Türschließer TS 4000 mit stufenlos einstellbarer Schließkraft und thermostabilisierter Schließgeschwindigkeit ist von vorne einstellbar und durch seine optische Größenanzeige auch leicht zu bedienen. Der Türschließer ist für DIN rechts und DIN links Ausrichtungen an Türen bis zu der Türbreite von 1400 mm verwendbar.
Bitte beachten Sie: Bei der Farbe "braun" handelt es sich um eine Sonderanfertigung in RAL-Farbe. Bestellungen von braunen Produkten sind von der Stornierung und vom Umtausch ausgeschlossen.
GEZE TS 4000 - Maße & Montage:
Mögliche Montagearten sind Türblattmontage auf der Bandseite / Kopfmontage auf der Bandgegenseite / Türblattmontage auf der Bandgegenseite (in Parallelarm-Montage). Die präzise Endschlag-Einstellung erfolgt über das Gestänge. Die Montage an Brandschutztüren ist mit dem Einsatz der optionalen Montageplatte (separat erhältlich) möglich. Auch auf die DIN-Richtung muss nicht geachtet werden, da der Türschließer an beiden Richtungen verwendet werden kann. Wie Sie Türschließer von GEZE einstellen können Sie in unserem endlich-sicher-Blog nachlesen.
Bitte beachten Sie: Sollten Sie einen bereits in Verwendung befindlichen GEZE-Türschließer ersetzen wollen, der VOR dem Jahr 2000-2002 produziert wurde, empfehlen wir, neben dem Türschließer auch ein neues Gestänge/Gleitschiene sowie eine Montageplatte mit zu bestellen, da hier einige Änderungen vorgenommen worden sind und die alten Aufnahmen nicht mehr passend sind!
Produktmerkmale
- Einstellbare Schließkraft in den Größen 1-6- Nur eine Schließerbaugröße - Optische Größenanzeige- integrierte Schließverzögerung- Regulierbare Öffnungsdämpfung - Regulierbare, thermostabilisierte Schließgeschwindigkeit - Alle Funktionen von vorne einstellbar - Endschlag-Einstellung über Ventil einstellbar- Sicherheitsventil in Auf- und Zu-Richtung (entspricht EN 1154)- Kopfmontage möglich (Beispiel Abbildung rechts)
Bitte beachten: Für die Montage an Feuer- und Rauchschutztüren ist eine Montageplatte (separat erhältlich) notwendig.
GEZE TS 2000
GEZE TS 3000 V
GEZE TS 4000
GEZE TS 5000
Schließkraft (Größe)
EN 2, 4 und 5
EN 1-4
EN 1-6 / 5-7
EN 2-6
Max Türbreite in mm
1250 mm
1100 mm
1400 mm / 1600 mm
1400 mm
Feuer- und Rauchschutztüre Zulassung
-
ja
ja
ja
Gleich Ausführung für DIN links und DIN recht
ja
ja
ja
ja
Standard-Gestänge
ja
-
ja
-
Gleitschiene
-
ja
-
ja
Funktion und Einstellung
Schließkraft einstellbar
ja (2, 4 und 5)
ja, stufenlos
ja, stufenlos
ja, stufenlos
Öffnungsdämpfung
-
optional (BC Ausführung)
ja
ja
Endschlag
ja
ja
ja
ja
Schließgeschwindigkeit einstellbar
ja
ja
ja
ja
optische Größenanzeige
-
-
ja
ja
Festestellung überfahrbar
optional mechan.
mechan.
optional mechan.
optional mechan.
Rauchschalterzentrale integriert
-
-
-
-
Freilauffunktion
-
-
-
-
6 Ausführungen
Ab
Oben-Türschließer DORMA TS 93 B, Aluminium
117,81 €*
Verfügbare Farben:
Der Gleitschienentürschließer TS 93 steht für ein modulares System, das mit wenigen Türschließer Modellen und verschiedenen Gleitschienen praktisch jede erdenkliche Funktionsanforderung erfüllt. Es ermöglicht, Türen für die verschiedensten Anwendungen und in den unterschiedlichsten Ausführungen optimal auszurüsten. Zusätzlich ermöglicht die DORMA EASY OPEN Technologie höchsten Begehkomfort.DORMA TS 93 System- Einsatz und Anwendung:Der Gleitschienen-Türschließer DORMA TS 93 ist im eleganten Contur-Design gestaltet. Die TS 93-Serie von DORMA ist für fast jeden Einsatz-Zweck an einer Vielzahl von Türen nutzbar. Er eignet sich für normale Türen mit einer Türbreite von 1250 mm bis 1600 mm und kann auch für Feuer- und Rauchschutztüren verwendet werden. In der Version EN 2-5 erfüllt er sogar die strengen Kriterien für barrierefreie Türen nach DIN18040 für Türbreiten bis 1250 mm (bei Einhaltung des max. Öffnungsmomentes von 47 Nm).Der DORMA TS 93 ist für Türen mit DIN-R und DIN-L verwendbar und in den beiden Schließstärken EN 2-5 für Türbreiten bis 1250 mm bzw. Schließstärke EN 5-7 für Türbreiten bis 1600 mm erhältlich.DORMA TS 93 System - Maße und Montage:Die Montage kann auf dem Türblatt sowohl auf der Bandseite, als auch auf der Bandgegenseite stattfinden. Die serienmäßig verbauten Ausstattungen "Schliessverzögerung (DC/SV)" und "Öffnungsdämpfung (BC/ÖD)" sind jeweils über ein Ventil einstellbar.DORMA TS 93 System B - Bandseiten-Montage:Wenn der Türschließer auf der gleichen Seite wie die Türbänder (Türscharniere) montiert werden soll, benötigen Sie die Bandseiten-Variante.DORMA TS 93 System G - Bandgegenseite-Montage:Wenn der TS 93 Türschließer auf der Gegenseite zu den Türbändern (Türscharniere) befestigt werden soll, wird die Bandgegenseite-Variante benötigt.DORMA TS 93 System - Kopfmontage:Die normale Befestigung eines Türschließers erfolgt durch die Montage des Schließkörpers auf der Tür und der Gleitschiene auf der Türzarge. Wenn dies nicht möglich ist, kann der DORMA TS 93 auch auf dem Kopf stehend (Sturzmontage) befestigt werden, d.h. Gleitschiene auf die Tür und der Türschließer auf der Türzarge.DORMA TS 93 System - Technische Daten:Türschließer mit Gleitschieneim stilvollen Contur-Designviele Einstellungsmöglichkeiten und Zubehörteilezur Kopfmontage geeignetMontage an Band- oder Bandgegenseitein Schließstärken EN 2-5 und EN 5-7auch ohne GestängeFarben: weiß, silberDie hier gezeigte Version mit den zur Verfügung stehenden Ausstattungen ist für die Montage an 1-flügeligen Türen geeignet. Sollten Sie diesen Türschließer für erweiterte Anwendungen (2-flügelige Türen oder elektromagnetischer Verschluß mit und ohne Rauchmeldezentrale) benötigen, schreiben Sie uns bitte über unser Kontaktformular. Gerne helfen wir Ihnen das richtige Produkt für Sie zu finden und erstellen Ihnen hierfür ein individuelles Angebot.Bitte beachten Sie: Sollten Sie einen bereits in Verwendung befindlichen DORMA-Türschließer ersetzen wollen, der VOR dem Jahr 2000 produziert wurde, empfehlen wir, neben dem Türschließer auch ein neues Gestänge sowie eine Montageplatte mit zu bestellen, da hier einige Änderungen vorgenommen worden sind und die alten Aufnahmen nicht mehr passend sind! DORMA TS 93 - im Vergleich: TS 73 VTS 83TS 93 Basic B1/G2TS 93 System B1/G2TS 98 XEASchließkraft (Größe)EN 2-4EN 3-6 / EN 7EN 2-5EN 2-5 / EN 5-7EN 1-6Allgemeine Türbreite3max 1100 mmmax 1400 / 1600 mmmax 1250 mmmax 1250 / 1600 mmmax 1400 mmAußentüren nach außen öffnend3-max 1400 / 1600 mmmax 1250 mmmax 1250 / 1600 mmmax 1400 mmFeuer- und Rauchschutztüren3max 1100 mmmax 1400 / 1600 mmmax 1250 mmmax 1250 / 1600 mmmax 1400 mmleichte Ausführung für DIN links und DIN rechtsjajajajajaStandard-Gestängejaja- - -Flachform-Gestängejaja- - -Gleitschiene (Gestänge) - -jajajaSchließkraft über Stellschraubestufenlos einstellbarjaja / fix jajajaSchließgeschwindigkeit : - über Ventil einstellbar180° - 15°180° - 15° / nein ja jaja - stufenlos einstellbar15° - 0°nein / ja jajajaEndschlag stufenlos einstellbar über:GestängeGestängeVentilVentilVentilÖffnungsdämpfung (BC/ÖD) - selbstregulierendjaja- - -Öffnungsdämpfung (BC/ÖD) - einstellbar über VentiljajajajajaSchließverzögerung über Ventil stufenlos einstellbar (DC/SV) -Option / nein -jajaFestestellung -OptionOptionOptionOptionGewicht1,3 kg1,7 kg / 3,3 kg3,5 kg3,5 / 5,2 kg4,5 kgAbmessung LxBxH in mm225x40x60245x46x60 / 293x47x60275x53x60275x53x60 / 285x62x71327x59x60Geprüft nachEN 1154EN 1154EN 1154EN 1154/EN1155EN1154/EN1155GekennzeichnungCECECECECEQuelle: DORMA 2017. Angaben ohne Gewähr.1) B = Ausführung Türblattmontage auf der Bandseite/ Sturzmontage auf der Bandgegenseite.2) G = Ausführung Türblattmontage auf der Bandgegenseite/ Sturzmontage auf der Bandseite.3) Bei Außenmontage in windigen Umgebungen sollte ein stärkerer Türschließer benutzt werden.
Der Gleitschienentürschließer TS 93 steht für ein modulares System, das mit wenigen Türschließer Modellen und verschiedenen Gleitschienen praktisch jede erdenkliche Funktionsanforderung erfüllt. Es ermöglicht, Türen für die verschiedensten Anwendungen und in den unterschiedlichsten Ausführungen optimal auszurüsten. Zusätzlich ermöglicht die DORMA EASY OPEN Technologie höchsten Begehkomfort.DORMA TS 93 System- Einsatz und Anwendung:Der Gleitschienen-Türschließer DORMA TS 93 ist im eleganten Contur-Design gestaltet. Die TS 93-Serie von DORMA ist für fast jeden Einsatz-Zweck an einer Vielzahl von Türen nutzbar. Er eignet sich für normale Türen mit einer Türbreite von 1250 mm bis 1600 mm und kann auch für Feuer- und Rauchschutztüren verwendet werden. In der Version EN 2-5 erfüllt er sogar die strengen Kriterien für barrierefreie Türen nach DIN18040 für Türbreiten bis 1250 mm (bei Einhaltung des max. Öffnungsmomentes von 47 Nm).Der DORMA TS 93 ist für Türen mit DIN-R und DIN-L verwendbar und in den beiden Schließstärken EN 2-5 für Türbreiten bis 1250 mm bzw. Schließstärke EN 5-7 für Türbreiten bis 1600 mm erhältlich.DORMA TS 93 System - Maße und Montage:Die Montage kann auf dem Türblatt sowohl auf der Bandseite, als auch auf der Bandgegenseite stattfinden. Die serienmäßig verbauten Ausstattungen "Schliessverzögerung (DC/SV)" und "Öffnungsdämpfung (BC/ÖD)" sind jeweils über ein Ventil einstellbar.DORMA TS 93 System B - Bandseiten-Montage:Wenn der Türschließer auf der gleichen Seite wie die Türbänder (Türscharniere) montiert werden soll, benötigen Sie die Bandseiten-Variante.DORMA TS 93 System G - Bandgegenseite-Montage:Wenn der TS 93 Türschließer auf der Gegenseite zu den Türbändern (Türscharniere) befestigt werden soll, wird die Bandgegenseite-Variante benötigt.DORMA TS 93 System - Kopfmontage:Die normale Befestigung eines Türschließers erfolgt durch die Montage des Schließkörpers auf der Tür und der Gleitschiene auf der Türzarge. Wenn dies nicht möglich ist, kann der DORMA TS 93 auch auf dem Kopf stehend (Sturzmontage) befestigt werden, d.h. Gleitschiene auf die Tür und der Türschließer auf der Türzarge.DORMA TS 93 System - Technische Daten:Türschließer mit Gleitschieneim stilvollen Contur-Designviele Einstellungsmöglichkeiten und Zubehörteilezur Kopfmontage geeignetMontage an Band- oder Bandgegenseitein Schließstärken EN 2-5 und EN 5-7auch ohne GestängeFarben: weiß, silberDie hier gezeigte Version mit den zur Verfügung stehenden Ausstattungen ist für die Montage an 1-flügeligen Türen geeignet. Sollten Sie diesen Türschließer für erweiterte Anwendungen (2-flügelige Türen oder elektromagnetischer Verschluß mit und ohne Rauchmeldezentrale) benötigen, schreiben Sie uns bitte über unser Kontaktformular. Gerne helfen wir Ihnen das richtige Produkt für Sie zu finden und erstellen Ihnen hierfür ein individuelles Angebot.Bitte beachten Sie: Sollten Sie einen bereits in Verwendung befindlichen DORMA-Türschließer ersetzen wollen, der VOR dem Jahr 2000 produziert wurde, empfehlen wir, neben dem Türschließer auch ein neues Gestänge sowie eine Montageplatte mit zu bestellen, da hier einige Änderungen vorgenommen worden sind und die alten Aufnahmen nicht mehr passend sind! DORMA TS 93 - im Vergleich: TS 73 VTS 83TS 93 Basic B1/G2TS 93 System B1/G2TS 98 XEASchließkraft (Größe)EN 2-4EN 3-6 / EN 7EN 2-5EN 2-5 / EN 5-7EN 1-6Allgemeine Türbreite3max 1100 mmmax 1400 / 1600 mmmax 1250 mmmax 1250 / 1600 mmmax 1400 mmAußentüren nach außen öffnend3-max 1400 / 1600 mmmax 1250 mmmax 1250 / 1600 mmmax 1400 mmFeuer- und Rauchschutztüren3max 1100 mmmax 1400 / 1600 mmmax 1250 mmmax 1250 / 1600 mmmax 1400 mmleichte Ausführung für DIN links und DIN rechtsjajajajajaStandard-Gestängejaja- - -Flachform-Gestängejaja- - -Gleitschiene (Gestänge) - -jajajaSchließkraft über Stellschraubestufenlos einstellbarjaja / fix jajajaSchließgeschwindigkeit : - über Ventil einstellbar180° - 15°180° - 15° / nein ja jaja - stufenlos einstellbar15° - 0°nein / ja jajajaEndschlag stufenlos einstellbar über:GestängeGestängeVentilVentilVentilÖffnungsdämpfung (BC/ÖD) - selbstregulierendjaja- - -Öffnungsdämpfung (BC/ÖD) - einstellbar über VentiljajajajajaSchließverzögerung über Ventil stufenlos einstellbar (DC/SV) -Option / nein -jajaFestestellung -OptionOptionOptionOptionGewicht1,3 kg1,7 kg / 3,3 kg3,5 kg3,5 / 5,2 kg4,5 kgAbmessung LxBxH in mm225x40x60245x46x60 / 293x47x60275x53x60275x53x60 / 285x62x71327x59x60Geprüft nachEN 1154EN 1154EN 1154EN 1154/EN1155EN1154/EN1155GekennzeichnungCECECECECEQuelle: DORMA 2017. Angaben ohne Gewähr.1) B = Ausführung Türblattmontage auf der Bandseite/ Sturzmontage auf der Bandgegenseite.2) G = Ausführung Türblattmontage auf der Bandgegenseite/ Sturzmontage auf der Bandseite.3) Bei Außenmontage in windigen Umgebungen sollte ein stärkerer Türschließer benutzt werden.
16 Ausführungen
Ab
Oben-Türschließer DORMA TS 92 B Basic
234,53 €*
DORMAKABA Objekttür Oben-Türschließer, Größe: EN 1-4, Modell: TS 92 Basic B, DIN-Richtung: DIN Links-Rechts, Material: Aluminium, Farbe: weiß, Türflügelanzahl: einflügelig, Öffnungswinkel: 180 °, Öffnungswinkel: 180, Öffnungswinkel BGS min.: 120 °, Öffnungswinkel BGS max.: 145 °, Norm: EN 1154, DIN SPEC 1104, DIN 18040, Ergänzung: mit abfallendem Öffnungsmoment, Befestigungsart: aufliegend, Montageart: Türblattmontage Bandseite, Sturzmontage Bandgegenseite, Schließerhöhe: 65 mm, Schließertiefe: 47 mm, Feststellbereich von: 75 °, Feststellbereich bis: 150 °, Türart: Abschlusstür, Feuerschutztür, Türausprägung: Türe gefälzt, Türe stumpf
DORMAKABA Objekttür Oben-Türschließer, Größe: EN 1-4, Modell: TS 92 Basic B, DIN-Richtung: DIN Links-Rechts, Material: Aluminium, Farbe: weiß, Türflügelanzahl: einflügelig, Öffnungswinkel: 180 °, Öffnungswinkel: 180, Öffnungswinkel BGS min.: 120 °, Öffnungswinkel BGS max.: 145 °, Norm: EN 1154, DIN SPEC 1104, DIN 18040, Ergänzung: mit abfallendem Öffnungsmoment, Befestigungsart: aufliegend, Montageart: Türblattmontage Bandseite, Sturzmontage Bandgegenseite, Schließerhöhe: 65 mm, Schließertiefe: 47 mm, Feststellbereich von: 75 °, Feststellbereich bis: 150 °, Türart: Abschlusstür, Feuerschutztür, Türausprägung: Türe gefälzt, Türe stumpf
2 Ausführungen
Ab
Boden-Türschließer GEZE TS 500 N, verzinkt
445,48 €*
GEZE Objekttür Boden-Türschließer, Ausführung: mit Zementkasten, Größe: EN 3, Modell: TS 500 N, DIN-Richtung: DIN Links-Rechts, Farbton: silberfarbig, Oberfläche: verzinkt, Befestigungsart: zum Einbetonieren, Funktion: mechanische Feststellung, mit Sicherheitsventil, Schließgeschwindigkeit: einstellbar, Öffnungsdämpfung: Mechanisch, Öffnungswinkel: 170, Montageart: für Anschlagtüren, für Pendeltüren, Schließwirkung ab: 170 °, Türgewicht max.: 100 kg, Türart: Holztür, Türflügelanzahl: einflügelig, Schließerbreite: 278 mm, Schließerhöhe: 42 mm, Schließertiefe: 82 mm, Norm: EN 1154
GEZE Objekttür Boden-Türschließer, Ausführung: mit Zementkasten, Größe: EN 3, Modell: TS 500 N, DIN-Richtung: DIN Links-Rechts, Farbton: silberfarbig, Oberfläche: verzinkt, Befestigungsart: zum Einbetonieren, Funktion: mechanische Feststellung, mit Sicherheitsventil, Schließgeschwindigkeit: einstellbar, Öffnungsdämpfung: Mechanisch, Öffnungswinkel: 170, Montageart: für Anschlagtüren, für Pendeltüren, Schließwirkung ab: 170 °, Türgewicht max.: 100 kg, Türart: Holztür, Türflügelanzahl: einflügelig, Schließerbreite: 278 mm, Schließerhöhe: 42 mm, Schließertiefe: 82 mm, Norm: EN 1154
5 Ausführungen
Ab

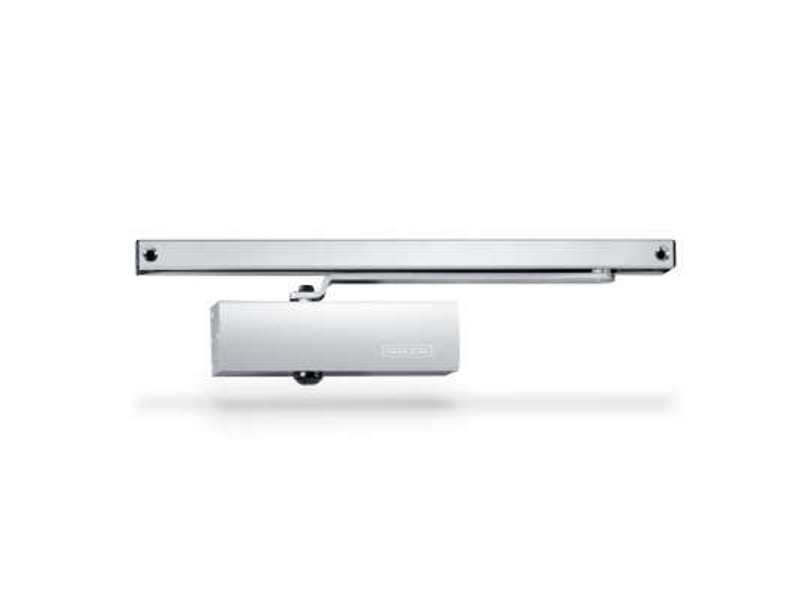

Oben-Türschließer GEZE TS 3000 V, Aluminium
65,51 €*
Verfügbare Farben:
Der GEZE TS 3000 V ist ein obenliegender Türschließer mit Gleitschiene für einflügelige rechte und linke Anschlagtüren. Dank seiner kompakten Maße eignet er sich hervorragend auch für Wohnungstüren.GEZE TS 3000 V - Einsatz & Anwendung:Der TS 3000 V von GEZE kann für Türen bis zu 1100 mm Flügelbreite verwendet werden. Die Schließkraft EN 1-4 ist stufenlos justierbar. Die Schließgeschwindigkeit und der hydraulische Endschlag sind einstellbar. Durch seine geringe Bauhöhe findet der Türschließer auch bei wenig Platz Anwendung und sorgt für eine klare Linie im Raumbild. Für den TS 3000 V können Sie sich zusätzlich eine Feststelleinheit bestellen, womit Sie eine stufenlos Türfeststellung zwischen 80° und 130° einstellen können.GEZE TS 3000 V - Maße und Montage:Die Montage an Brandschutztüren ist nur mit der dazugehörigen, optionalen Montageplatte möglich. Eine Türblattmontage auf der Bandseite und die Kopfmontage auf der Bandseite sind möglich. Wie Sie Türschließer einstellen können Sie in unserem endlich-sicher-Blog nachlesen.Bitte beachten Sie: Sollten Sie einen bereits in Verwendung befindlichen GEZE-Türschließer ersetzen wollen, der VOR dem Jahr 2000-2002 produziert wurde, empfehlen wir, neben dem Türschließer auch ein neues Gestänge/Gleitschiene sowie eine Montageplatte mit zu bestellen, da hier einige Änderungen vorgenommen worden sind und die alten Aufnahmen nicht mehr passend sind!GEZE TS 3000 V - technische Daten:Schließkraft: EN 1-4Zulassung für Feuer- und Rauchschutztüreninklusive Gleitschieneeinstellbare SchließgeschwindigkeitFarben: weiß, braun, silberMaße (BxHxT): 226 x 60 x 46 mmGEZE TS 3000 V - im Vergleich:Anbei finden Sie eine Vergleich verschiedener Türschließer von GEZE: GEZE TS 2000GEZE TS 3000 VGEZE TS 4000GEZE TS 5000Schließkraft (Größe)EN 2, 4 und 5EN 1-4EN 1-6 / 5-7EN 2-6Max Türbreite in mm1250 mm1100 mm1400 mm / 1600 mm1400 mmFeuer- und Rauchschutztüre Zulassung-jajajaGleich Ausführung für DIN links und DIN rechtjajajajaStandard-Gestängeja-ja-Gleitschiene-ja-jaFunktion und Einstellung Schließkraft einstellbarja (2, 4 und 5)ja, stufenlosja, stufenlosja, stufenlosÖffnungsdämpfung-optional (BC Ausführung)jajaEndschlagjajajajaSchließgeschwindigkeit einstellbarjajajajaoptische Größenanzeige --jajaFestestellung überfahrbaroptional mechan.mechan.optional mechan.optional mechan.Rauchschalterzentrale integriert- ---Freilauffunktion----GEZE TS 3000 V - weitere Informationen:Der GEZE TS 3000 V kann mit oder ohne Gleitschiene bestellt werden. Sollten Sie eine Gleitschiene nachträglich oder extra brauchen, ist diese einzeln (siehe passendes Zubehör) erhältlich. Für den Türschließer TS 3000 V von GEZE ist eine optionale Montageplatte erhältlich.
Der GEZE TS 3000 V ist ein obenliegender Türschließer mit Gleitschiene für einflügelige rechte und linke Anschlagtüren. Dank seiner kompakten Maße eignet er sich hervorragend auch für Wohnungstüren.GEZE TS 3000 V - Einsatz & Anwendung:Der TS 3000 V von GEZE kann für Türen bis zu 1100 mm Flügelbreite verwendet werden. Die Schließkraft EN 1-4 ist stufenlos justierbar. Die Schließgeschwindigkeit und der hydraulische Endschlag sind einstellbar. Durch seine geringe Bauhöhe findet der Türschließer auch bei wenig Platz Anwendung und sorgt für eine klare Linie im Raumbild. Für den TS 3000 V können Sie sich zusätzlich eine Feststelleinheit bestellen, womit Sie eine stufenlos Türfeststellung zwischen 80° und 130° einstellen können.GEZE TS 3000 V - Maße und Montage:Die Montage an Brandschutztüren ist nur mit der dazugehörigen, optionalen Montageplatte möglich. Eine Türblattmontage auf der Bandseite und die Kopfmontage auf der Bandseite sind möglich. Wie Sie Türschließer einstellen können Sie in unserem endlich-sicher-Blog nachlesen.Bitte beachten Sie: Sollten Sie einen bereits in Verwendung befindlichen GEZE-Türschließer ersetzen wollen, der VOR dem Jahr 2000-2002 produziert wurde, empfehlen wir, neben dem Türschließer auch ein neues Gestänge/Gleitschiene sowie eine Montageplatte mit zu bestellen, da hier einige Änderungen vorgenommen worden sind und die alten Aufnahmen nicht mehr passend sind!GEZE TS 3000 V - technische Daten:Schließkraft: EN 1-4Zulassung für Feuer- und Rauchschutztüreninklusive Gleitschieneeinstellbare SchließgeschwindigkeitFarben: weiß, braun, silberMaße (BxHxT): 226 x 60 x 46 mmGEZE TS 3000 V - im Vergleich:Anbei finden Sie eine Vergleich verschiedener Türschließer von GEZE: GEZE TS 2000GEZE TS 3000 VGEZE TS 4000GEZE TS 5000Schließkraft (Größe)EN 2, 4 und 5EN 1-4EN 1-6 / 5-7EN 2-6Max Türbreite in mm1250 mm1100 mm1400 mm / 1600 mm1400 mmFeuer- und Rauchschutztüre Zulassung-jajajaGleich Ausführung für DIN links und DIN rechtjajajajaStandard-Gestängeja-ja-Gleitschiene-ja-jaFunktion und Einstellung Schließkraft einstellbarja (2, 4 und 5)ja, stufenlosja, stufenlosja, stufenlosÖffnungsdämpfung-optional (BC Ausführung)jajaEndschlagjajajajaSchließgeschwindigkeit einstellbarjajajajaoptische Größenanzeige --jajaFestestellung überfahrbaroptional mechan.mechan.optional mechan.optional mechan.Rauchschalterzentrale integriert- ---Freilauffunktion----GEZE TS 3000 V - weitere Informationen:Der GEZE TS 3000 V kann mit oder ohne Gleitschiene bestellt werden. Sollten Sie eine Gleitschiene nachträglich oder extra brauchen, ist diese einzeln (siehe passendes Zubehör) erhältlich. Für den Türschließer TS 3000 V von GEZE ist eine optionale Montageplatte erhältlich.
9 Ausführungen
Ab

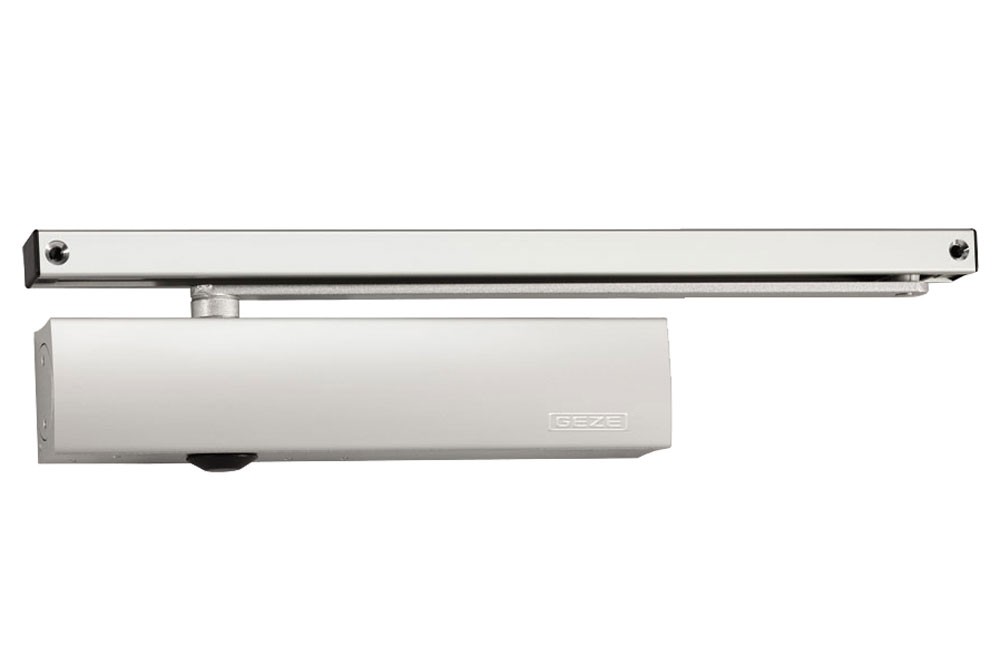

Türschließer GEZE TS 5000 ECline
113,46 €*
Verfügbare Farben:
Der Gleitschienentürschließer GEZE TS 5000 ECline erfüllt nach der DIN NORM 18040 die Bedingungen für Barrierefreies Bauen bei Türbreiten bis 1110 mm. Um die DIN NORM 18040 auch bei Türen bis 1250 mm zu gewährleisten wird zusätzlich die ECline-Gleitschiene benötigt. Die Befestigung des GEZE TS 5000 ECline erfolgt oben an der Tür.
Dank der barrierefreien Bauweise eignet sich dieser Türschließer bestens für Krankenhäuser, Altersheime, Behindertenheime oder Kindergärten wo mit wenig Kraftaufwand die Tür geöffnet werden muss.
GEZE TS 5000 ECline - Einsatz & Anwendung:
Der GEZE TS 5000 ECline bietet durch eine integrierte Öffnungsunterstützung hohen Begehkomfort. Für beide DIN-Richtungen lässt sich der Schließer befestigen und ist auch bestens für Feuer- und Rauchschutztüren geeignet. Für die Verwendung des TS 5000 ECline an einer Feuer- und Rauchschutztüre benötigen Sie eine Montageplatte. Die Montageplatte können Sie auch bei uns bestellen.
Sie haben beim Schließer vorne viele einstellbare Konfigurationen wie das einstellen der Schließgeschwindigkeit, dem hydraulischen Endschlag, die Öffnungsdämpfung und die Schließkraft (EN 3-5). Durch das drehen der Schrauben stellen Sie die Stärke dieser Einstellungen ein. Durch einer separaten Feststelleinheit können Sie einen Feststellwinkel zwischen 80° - 130 einstellen. Die Feststelleinheit können Sie unter dem Punkt Zubehör finden.
Bitte beachten Sie: Sollten Sie einen bereits in Verwendung befindlichen GEZE-Türschließer ersetzen wollen, der VOR dem Jahr 2000-2002 produziert wurde, empfehlen wir, neben dem Türschließer auch ein neues Gestänge/Gleitschiene sowie eine Montageplatte mit zu bestellen, da hier einige Änderungen vorgenommen worden sind und die alten Aufnahmen nicht mehr passend sind!
GEZE TS 5000 ECline - Montage:
Wählen Sie die Montageart zwischen Bandseite und Bandgegenseite in der Variante oben aus. Den TS 5000 ECline können Sie für die Kopf-/Sturzmontage und Türblattmontage verwenden.
Für die Kopfmontage mit einem Sturz an Ihrer Türe benötigen Sie separat eine Montageplatte und ein Sturzfutterwinkel (auf Anfrage).
Für die Bandseite und Bandgegenseite gibt es zwei eigene Gleitschienen. Dies haben wir in unserem Konfigurator berücksichtigt, jedoch achten Sie bei Ihrer eventuellen Nachbestellungen drauf, dass Sie die korrekte Gleitschiene auswählen.
Eine detalierte Montageanleitung finden Sie unter Downloads. Wie Sie den GEZE Türschließer richtig einstellen erfahren Sie in unserem Blog-Eintrag.
Hinweis: Auf der Bandgegenseite ist bei einer Kopfmontage, die Öffnungsdämpfung aus technischen Gründen nicht möglich.
GEZE TS 5000 ECline - Technische Daten:
für Türen bis 1250 mm Flügelbreite
Barrierefrei nach DIN 18040 (bis 1100 mm Türbreite, mit ECline-Gleitschiene bis 1250 mm)
Schließkraft einstellbar zwischen EN 3-5
für rechte und linke Anschlagtüren ohne Umstellung verwendbar
für Feuer- und Rauchschutztüren nur mit Montageplatte
einstellbarer, hydraulischer Endschlag
einstellbare Schließgeschwindigkeit
Öffnungsdämpfung integriert
optische Schließkraftanzeige
Einstellung von vorne
zwei unterschiedliche Modelle für Bandseitenmontage (TS 5000 ECline) und Bandgegenseitenmontage (TS 5000 L ECline)
Farben: weiß, braun, silber
Diese Version ist nur für 1-flügelige Türen geeignet. Für 2-flügelige Türen oder elektromagnetische Verschlüße mit und ohne Rauchmeldezentrale senden sie uns bitte eine Anfrage über unseren Kontaktformular. Wir helfen Ihnen gerne den passenden Schließer anzubieten.
GEZE TS 5000 ECline - weiteres Zubehör:
seperate Montageplatte für Feuer- und Rauchschutztüren
Feststelleinheit für einen Winkel zwischen 80° - 130° (Bandseite) bzw. 90°-110° (Bandgegenseite)
Der Gleitschienentürschließer GEZE TS 5000 ECline erfüllt nach der DIN NORM 18040 die Bedingungen für Barrierefreies Bauen bei Türbreiten bis 1110 mm. Um die DIN NORM 18040 auch bei Türen bis 1250 mm zu gewährleisten wird zusätzlich die ECline-Gleitschiene benötigt. Die Befestigung des GEZE TS 5000 ECline erfolgt oben an der Tür.
Dank der barrierefreien Bauweise eignet sich dieser Türschließer bestens für Krankenhäuser, Altersheime, Behindertenheime oder Kindergärten wo mit wenig Kraftaufwand die Tür geöffnet werden muss.
GEZE TS 5000 ECline - Einsatz & Anwendung:
Der GEZE TS 5000 ECline bietet durch eine integrierte Öffnungsunterstützung hohen Begehkomfort. Für beide DIN-Richtungen lässt sich der Schließer befestigen und ist auch bestens für Feuer- und Rauchschutztüren geeignet. Für die Verwendung des TS 5000 ECline an einer Feuer- und Rauchschutztüre benötigen Sie eine Montageplatte. Die Montageplatte können Sie auch bei uns bestellen.
Sie haben beim Schließer vorne viele einstellbare Konfigurationen wie das einstellen der Schließgeschwindigkeit, dem hydraulischen Endschlag, die Öffnungsdämpfung und die Schließkraft (EN 3-5). Durch das drehen der Schrauben stellen Sie die Stärke dieser Einstellungen ein. Durch einer separaten Feststelleinheit können Sie einen Feststellwinkel zwischen 80° - 130 einstellen. Die Feststelleinheit können Sie unter dem Punkt Zubehör finden.
Bitte beachten Sie: Sollten Sie einen bereits in Verwendung befindlichen GEZE-Türschließer ersetzen wollen, der VOR dem Jahr 2000-2002 produziert wurde, empfehlen wir, neben dem Türschließer auch ein neues Gestänge/Gleitschiene sowie eine Montageplatte mit zu bestellen, da hier einige Änderungen vorgenommen worden sind und die alten Aufnahmen nicht mehr passend sind!
GEZE TS 5000 ECline - Montage:
Wählen Sie die Montageart zwischen Bandseite und Bandgegenseite in der Variante oben aus. Den TS 5000 ECline können Sie für die Kopf-/Sturzmontage und Türblattmontage verwenden.
Für die Kopfmontage mit einem Sturz an Ihrer Türe benötigen Sie separat eine Montageplatte und ein Sturzfutterwinkel (auf Anfrage).
Für die Bandseite und Bandgegenseite gibt es zwei eigene Gleitschienen. Dies haben wir in unserem Konfigurator berücksichtigt, jedoch achten Sie bei Ihrer eventuellen Nachbestellungen drauf, dass Sie die korrekte Gleitschiene auswählen.
Eine detalierte Montageanleitung finden Sie unter Downloads. Wie Sie den GEZE Türschließer richtig einstellen erfahren Sie in unserem Blog-Eintrag.
Hinweis: Auf der Bandgegenseite ist bei einer Kopfmontage, die Öffnungsdämpfung aus technischen Gründen nicht möglich.
GEZE TS 5000 ECline - Technische Daten:
für Türen bis 1250 mm Flügelbreite
Barrierefrei nach DIN 18040 (bis 1100 mm Türbreite, mit ECline-Gleitschiene bis 1250 mm)
Schließkraft einstellbar zwischen EN 3-5
für rechte und linke Anschlagtüren ohne Umstellung verwendbar
für Feuer- und Rauchschutztüren nur mit Montageplatte
einstellbarer, hydraulischer Endschlag
einstellbare Schließgeschwindigkeit
Öffnungsdämpfung integriert
optische Schließkraftanzeige
Einstellung von vorne
zwei unterschiedliche Modelle für Bandseitenmontage (TS 5000 ECline) und Bandgegenseitenmontage (TS 5000 L ECline)
Farben: weiß, braun, silber
Diese Version ist nur für 1-flügelige Türen geeignet. Für 2-flügelige Türen oder elektromagnetische Verschlüße mit und ohne Rauchmeldezentrale senden sie uns bitte eine Anfrage über unseren Kontaktformular. Wir helfen Ihnen gerne den passenden Schließer anzubieten.
GEZE TS 5000 ECline - weiteres Zubehör:
seperate Montageplatte für Feuer- und Rauchschutztüren
Feststelleinheit für einen Winkel zwischen 80° - 130° (Bandseite) bzw. 90°-110° (Bandgegenseite)
12 Ausführungen
Ab
