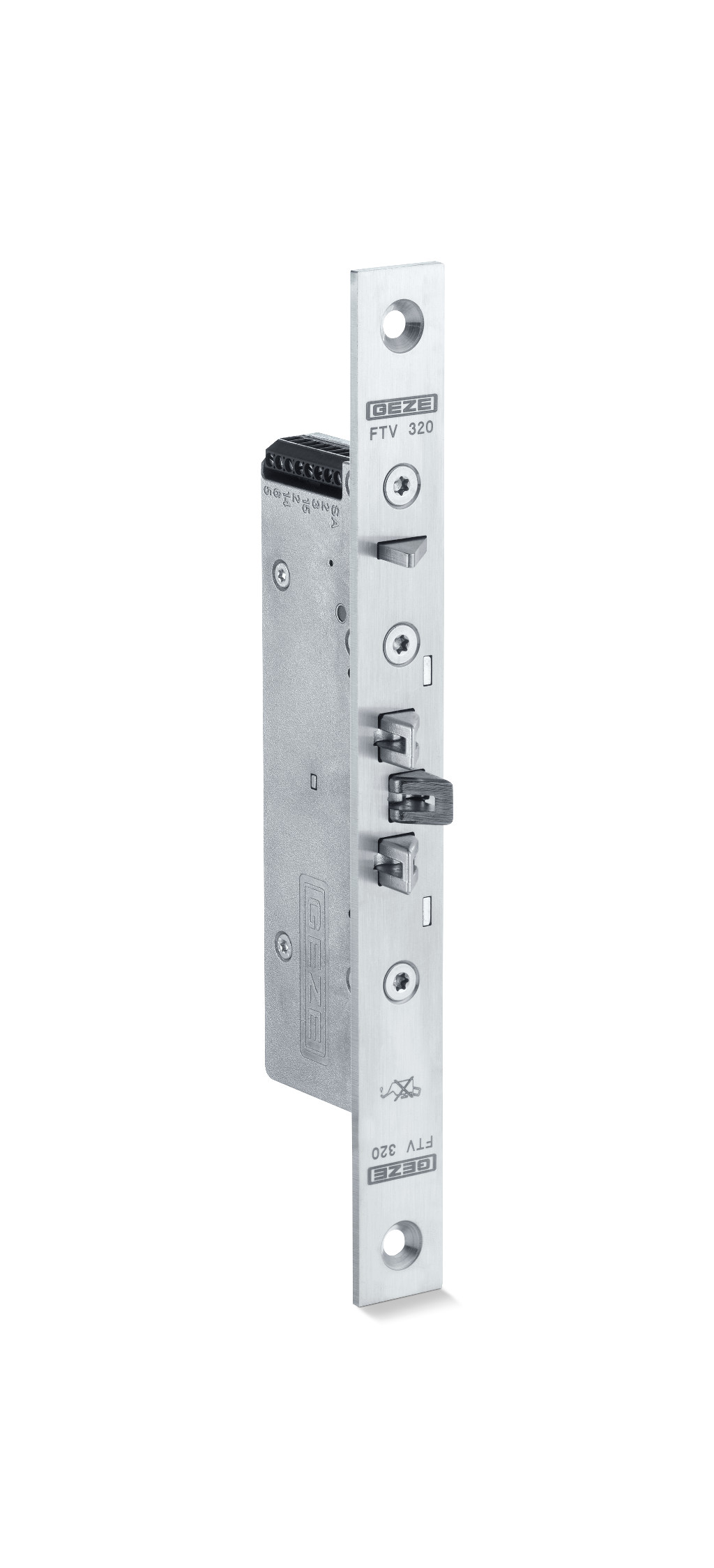

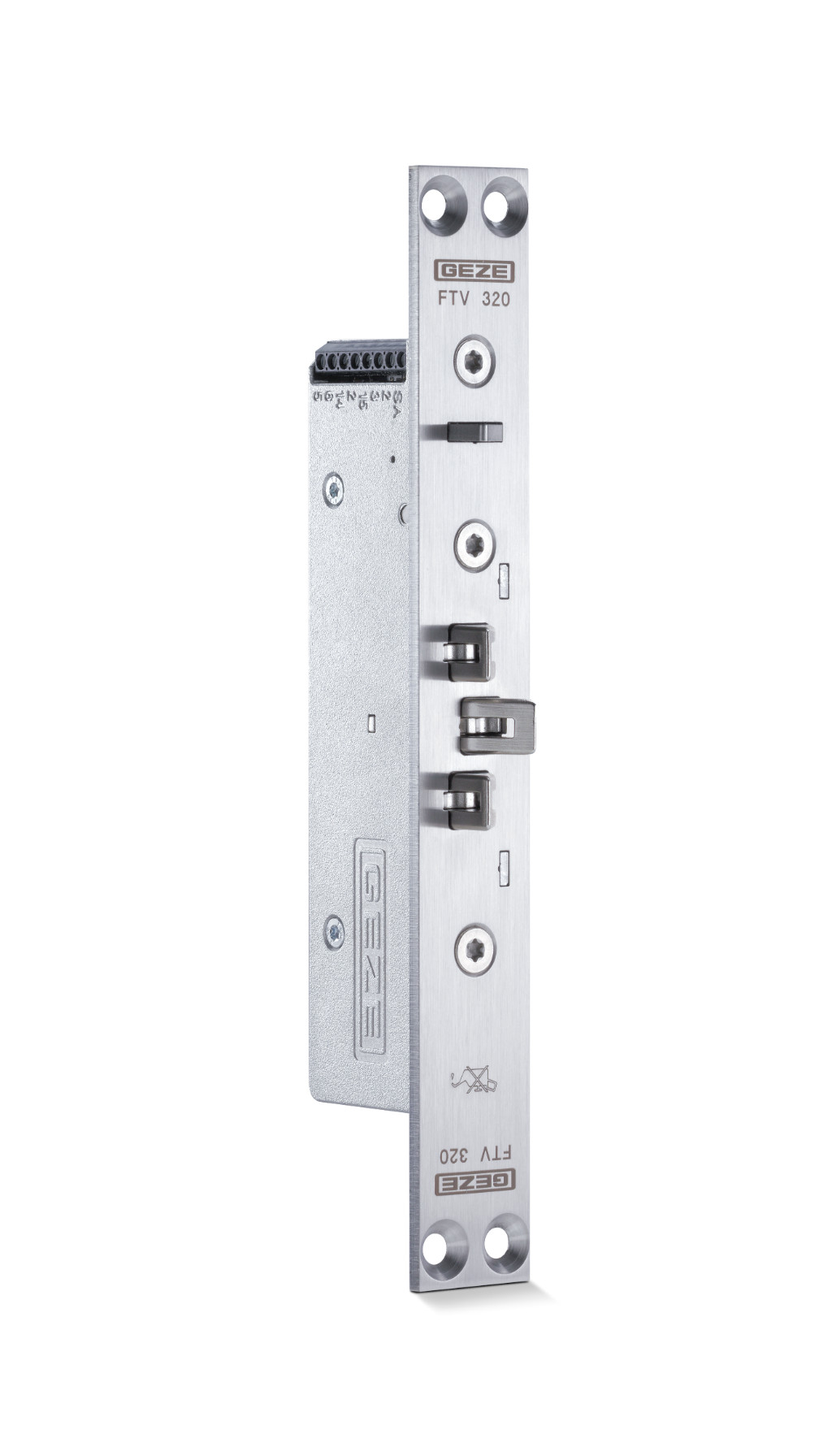

GEZE Fluchttürverriegelung FTV 320, Stulpmaße 24 x 200 x 3 mm, DIN Links-Rechts

GEZE Fluchttürverriegelung FTV 320 – sichere und platzsparende Verriegelung für Flucht- und Rettungswege

Die GEZE FTV 320 ist eine leistungsfähige elektrische Fluchttürverriegelung für Türen in Flucht- und Rettungswegen. Der innovative Kreuzfallenmechanismus sorgt für eine zuverlässige Verriegelung und ermöglicht eine schnelle Entriegelung im Gefahrenfall. Durch die kompakte Bauweise kann die Verriegelung platzsparend im Türrahmen oder Türblatt integriert werden.

Die FTV 320 eignet sich für ein- und zweiflügelige Türen und kann mit unterschiedlichen Stulpausführungen für Holz-, Stahl- und Rohrrahmentüren eingesetzt werden. In Kombination mit einer geeigneten GEZE Türzentrale entsteht eine zuverlässige Lösung zur kontrollierten Absicherung von Fluchttüren.

Technische Daten

• Produktart: Elektrische Fluchttürverriegelung
• Modell: FTV 320
• Funktionsprinzip: Ruhestromprinzip
• Betriebsspannung: 24 V DC
• Stromaufnahme: 100 mA im verriegelten Zustand
• Abmessungen Verriegelung: ca. 15 × 138 × 37 mm
• Fallenvorlast: bis 3.000 N
• Aufbruchfestigkeit: mindestens 5.000 N
• Rückmeldekontakt: integriert, potentialfrei
• Sabotageüberwachung: integriert
• Schutzart: IP30
• Betriebstemperatur: -20 bis +60 °C
• Normen: EltVTR, EN 13637

Anwendung & Vorteile

• Sichere Verriegelung: Der Kreuzfallenmechanismus gewährleistet eine zuverlässige Arretierung der Fluchttür.
• Schnelle Freigabe: Nach entsprechender Freischaltung entriegelt die FTV 320 zuverlässig und gibt den Fluchtweg frei.
• Hohe Kraftaufnahme: Mit einer Aufbruchfestigkeit von mindestens 5.000 N eignet sich die Verriegelung auch für anspruchsvolle Sicherheitsanwendungen.
• Hohe Fallenvorlast: Die Verriegelung arbeitet auch bei einer Fallenvorlast von bis zu 3.000 N zuverlässig.
• Manipulationsschutz: Mechanik und integrierte Steuerplatine sind gegen Manipulationsversuche geschützt; entsprechende Ereignisse können gemeldet werden.
• Integrierte Rückmeldung: Der potentialfreie Rückmeldekontakt ermöglicht die zuverlässige Überwachung des Verriegelungszustands.
• Platzsparende Konstruktion: Die geringen Abmessungen reduzieren den erforderlichen Platzbedarf und unnötige Ausfräsungen.
• Flexible Montage: Die FTV 320 kann je nach Ausführung im Türrahmen oder Türblatt sowie DIN rechts oder DIN links eingesetzt werden.
• Für verschiedene Türarten: Unterschiedliche Stulpvarianten ermöglichen den Einsatz an Holz-, Stahl- und Rohrrahmentüren.
• Montagefreundlich: Verriegelungseinheit und Stulp werden bei den entsprechenden Varianten vormontiert geliefert; die Befestigung erfolgt mit wenigen Schrauben.
• Für ein- und zweiflügelige Türen: Die FTV 320 ist für unterschiedliche Fluchttürkonzepte einsetzbar.
• Geprüfte Sicherheit: Die Verriegelung entspricht den Anforderungen von EltVTR und EN 13637.

Weitere Informationen

Die FTV 320 wird als Bestandteil des GEZE SecuLogic Rettungswegsystems eingesetzt und kann beispielsweise mit GEZE Türzentralen der TZ-320-Serie kombiniert werden. Für unterschiedliche Einbausituationen stehen verschiedene Stulplängen und -formen zur Verfügung.

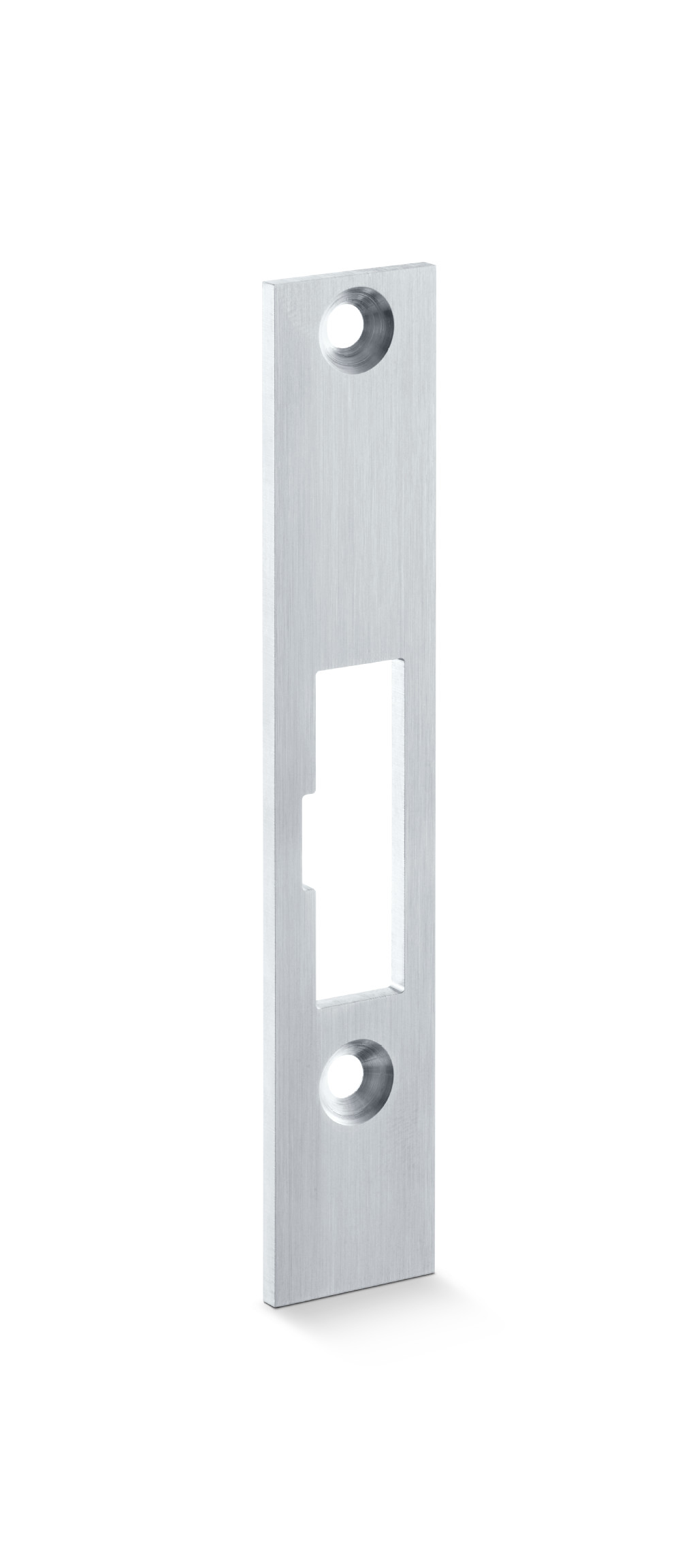

Durch den Wegfall eines herkömmlichen Fallenschlosses lässt sich die Verriegelung besonders platzsparend integrieren. Das passende Schließblech dient als Gegenstück zur Verriegelung.

Lieferumfang

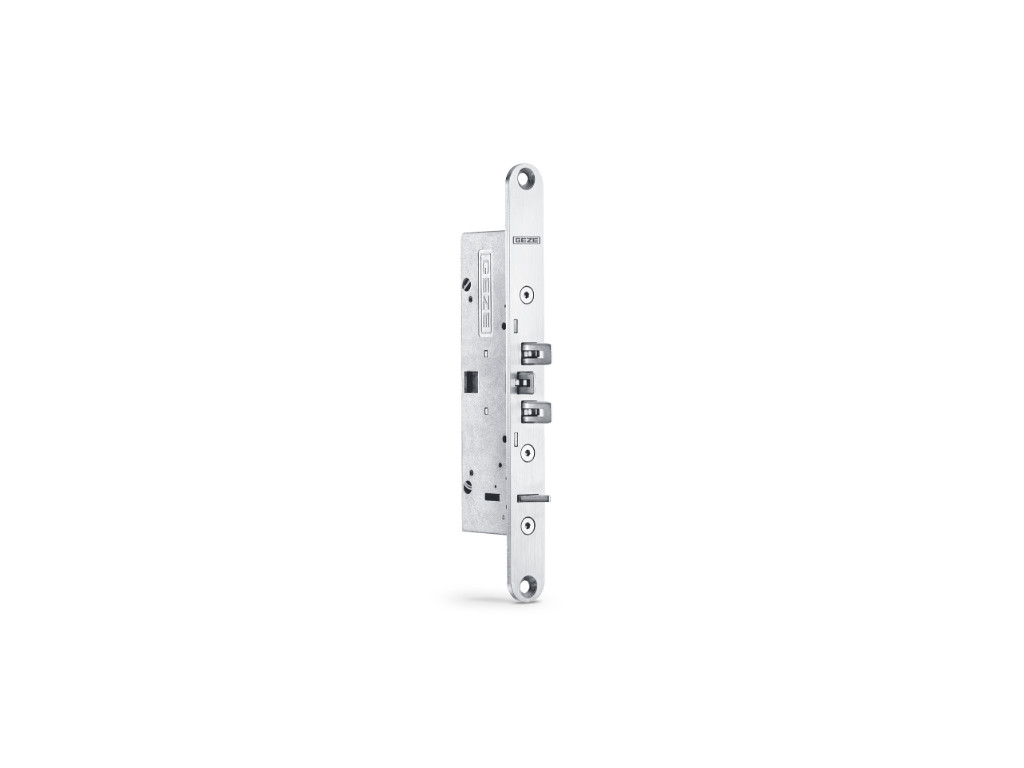

Hinweis: Die FTV 320 ist in verschiedenen Ausführungen erhältlich, unter anderem mit rundem oder eckigem Stulp sowie für unterschiedliche Türarten. Die konkrete Variante muss entsprechend Türtyp, Stulpmaß und Einbausituation ausgewählt werden.

Die GEZE Fluchttürverriegelung FTV 320 verbindet hohe Haltekräfte, zuverlässige Rückmeldung und manipulationsgeschützte Technik mit einer besonders kompakten Bauweise – ideal für die professionelle Absicherung moderner Flucht- und Rettungswege.
